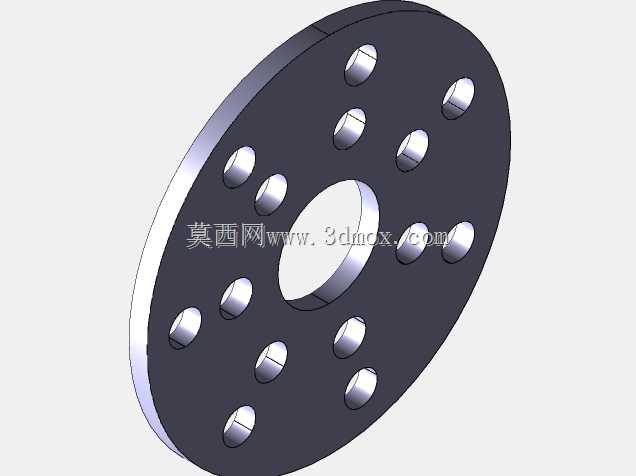

叶片式液压泵配流端盖结构设计

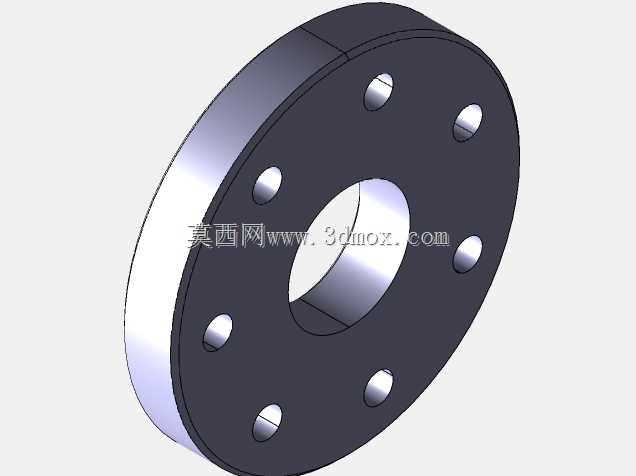

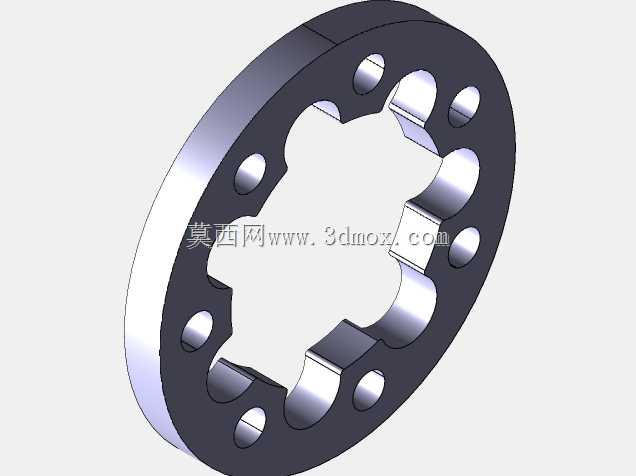

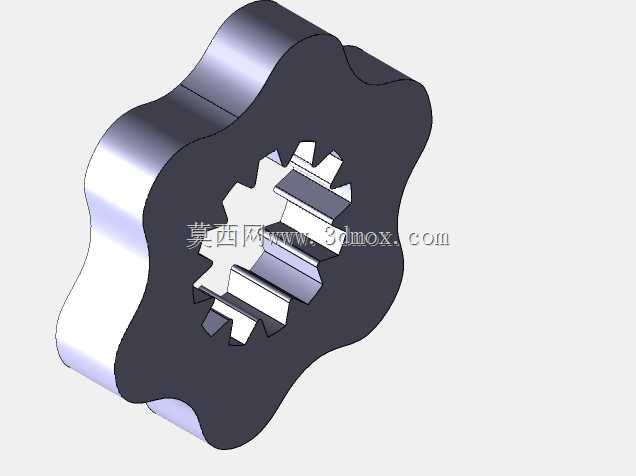

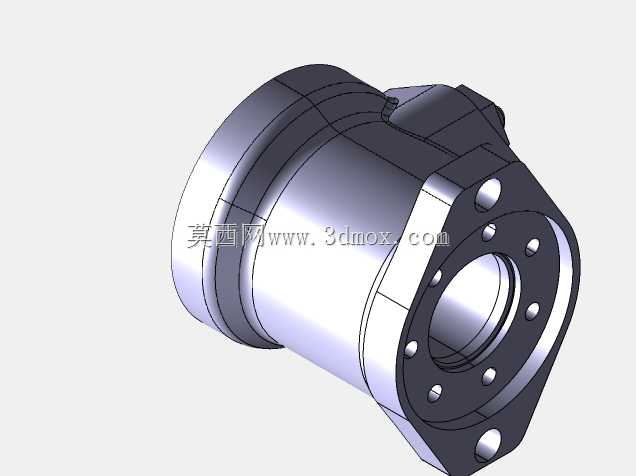

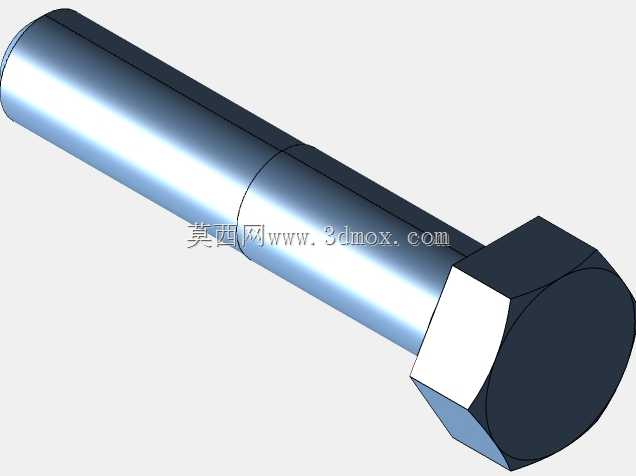

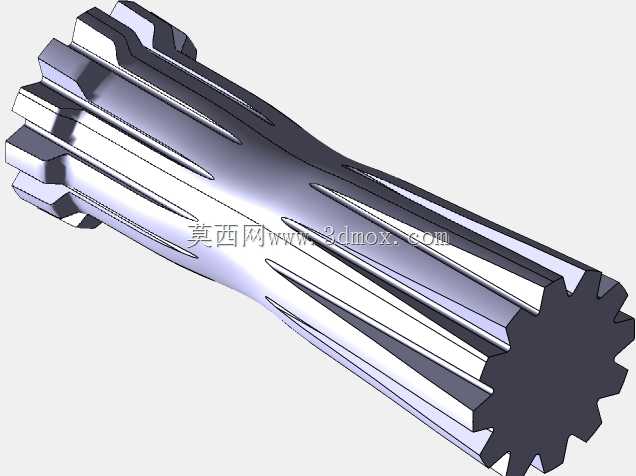

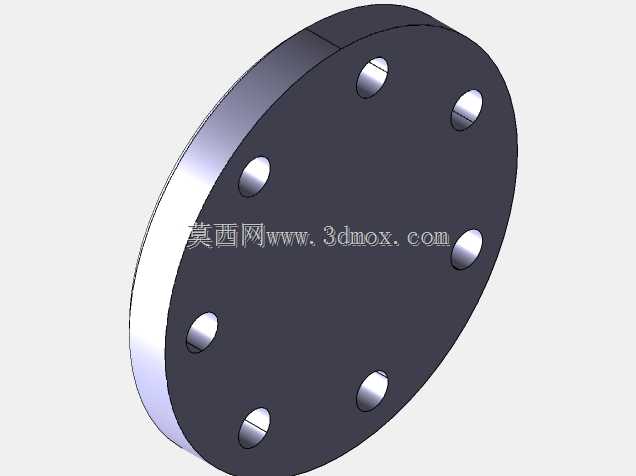

该零件为叶片式液压泵的核心配流端盖，在液压动力单元中承担轴向定位、油道分配与端面密封的关键作用，常见于机床液压站、工程机械供油系统、注塑机动力回路等中低压液压场景。端盖采用圆盘式法兰布局，中心设置贯通的主轴支承孔，用于容纳泵轴与轴承组件，孔壁的轴向长度可保证主轴运转时的同轴度，避免叶片转子高速旋转时出现径向偏磨。围绕中心孔周向均匀分布的八个通孔为螺栓安装孔，孔位采用等角度圆周排布，装配时可通过螺栓将端盖与泵体壳体紧固连接，均匀的孔位布局能让端面密封压力保持一致，降低高压油液从结合面渗漏的概率。从设计逻辑来看，端盖的非安装面做了平整化处理，安装侧端面需要与转子端面保留微米级的配流间隙，间隙过大会导致容积效率下降，间隙过小则会在转子受热膨胀后出现端面刮擦，因此建模时需要严格控制端面的平面度与轴向厚度公差。零件外缘的环形凸台既可以增强端盖自身的结构刚性，抵消泵体内油压波动带来的轴向形变，也能为密封圈提供安装定位槽位，防止O型圈在装配时发生移位。在安装边界层面，该端盖的外径尺寸需要匹配泵体的止口内径，周向安装孔的分度圆直径必须与壳体螺纹孔的位置完全对应，中心主轴孔的内径要适配选定规格的轴承外径，整体轴向厚度不能超出泵组的安装空间余量，避免与相邻的联轴器或钟形罩发生干涉。在液压泵实际运转过程中，端盖内部会对应开设吸油、压油配流窗口，窗口的位置与叶片转子的槽道精准对应，利用转子旋转时的容积变化完成吸油与压油过程，端盖的材质通常选用铸铁或铝合金，铸铁件的耐磨性能更优，适合长时间连续运转的工业液压场景，铝合金件则重量更轻，多用于对整机重量有要求的移动设备。建模过程中需要同步考虑加工工艺性，所有通孔均设计为直孔便于钻削加工，端面的粗糙度要求需要在模型特征中明确区分，配合密封面的粗糙度要高于非加工面，周向孔位的倒角处理既可以去除加工毛刺，也能在螺栓穿入时起到导向作用。
