前置水泵叶轮结构三维建模练习作品

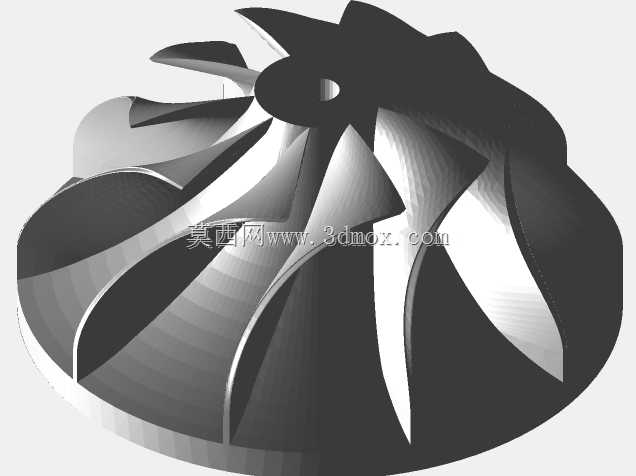

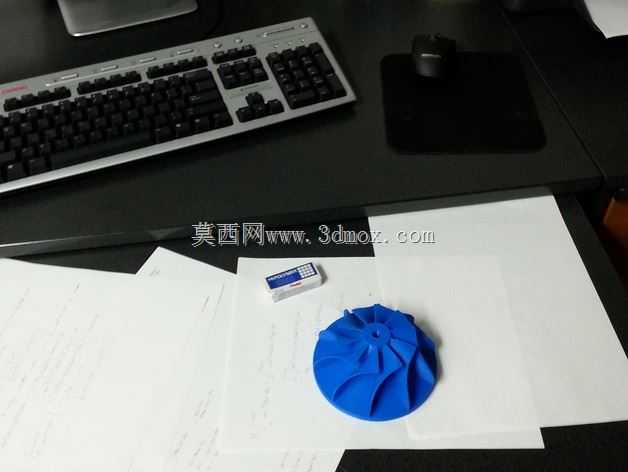

　　在民用供水、工业循环水系统、小型流体输送场景中，前置水泵的核心做功部件就是这类开式离心叶轮，日常做结构建模练习时，这类带复杂曲面的薄壁回转零件是非常好的练手素材，能快速掌握曲面放样、阵列、圆角过渡这类常用建模指令的实际应用逻辑。从实际工况来看，这类叶轮一般装配在前置泵的泵腔内部，和电机输出轴直接配合，运转时通过叶片的曲面导向，将进入泵腔的流体通过离心作用增压输出，为后端主泵提供稳定的入口压力，避免主泵出现气蚀、供水压力不足的问题，常见于家用入户增压、小型设备冷却循环、暖通供水支路这类对扬程要求不高但流量稳定性有一定要求的场景。

　　做这个叶轮的建模时，首先要明确核心的设计边界：轮毂位置的轴孔尺寸要匹配常用的微型水泵输出轴径，一般这类小尺寸练习用叶轮的轴孔直径在4-8mm区间，轮毂整体高度要控制在10-15mm，保证和轴配合时有足够的接触长度，避免运转时出现打滑、窜动的问题。叶片部分的曲面设计是整个建模的核心，不能直接用简单的拉伸特征做平直叶片，要考虑流体进入叶轮后的流向，叶片的进口角要和流体入流方向匹配，出口角控制在15-30度之间，保证流体在叶片流道内平滑过渡，减少水力损失，叶片数量一般选6-8片，做圆周阵列时要保证每个叶片的间距误差控制在0.1mm以内，避免运转时出现动不平衡的问题。

　　叶轮的整体外径要匹配对应泵壳的内腔尺寸，一般这类小型前置泵叶轮外径在60-80mm区间，叶片边缘和泵壳内壁的间隙要控制在0.3-0.8mm，间隙过大会导致流体回流，降低泵的效率，间隙过小则容易在运转时出现叶片擦碰泵壳的问题，引发异响甚至零件损坏。建模过程中要注意叶片和轮毂连接位置的圆角处理，不能做直角连接，直角位置在实际注塑或者3D打印制作时容易出现应力集中，长期运转可能出现叶片断裂的问题，圆角半径一般取1-2mm，既可以降低应力集中系数，也能减少流体在连接位置的紊流。另外叶轮的进水端中心位置要做平滑的导流锥过渡，不能直接留平面，导流锥的锥角控制在30-45度，引导进入泵腔的流体平滑分流到各个叶片流道内，降低进水阻力。做这类练习模型的时候，不用刻意追求完全匹配某一款量产产品的尺寸，重点是梳理清楚叶轮类零件的设计逻辑：从安装配合的轴孔基准出发，先确定轮毂的基本尺寸，再通过曲面放样做出单个叶片的型线，完成圆周阵列后处理连接位置的圆角，最后做整体的动平衡校验预留，也就是在叶轮背面做去重槽的设计位置，方便后续实际制作时做动平衡调整。很多新手做这类叶轮建模时容易犯的错误是只关注外观曲面的顺滑，忽略了安装配合的尺寸基准，比如轴孔的公差带没有预留、轮毂的轴向定位台阶没有做，导致建出来的模型只能看外观，没法实际装配到泵体里做功能验证。

　　还有的会把叶片做的过薄，虽然外观看起来更精致，但实际用PLA材料3D打印的话，壁厚低于1.2mm的叶片在高速运转时很容易出现变形，甚至被流体冲断，所以叶片的最小壁厚要控制在1.5-2mm，从轮毂位置到叶片外缘位置可以做均匀的壁厚变化，靠近轮毂位置稍厚，外缘位置稍薄，既保证结构强度，也能减少叶轮整体的转动惯量，降低电机的启动负载。实际应用中这类塑料叶轮一般用在常温清水输送场景，如果是输送带有轻微腐蚀性的流体，还要在建模时考虑壁厚的腐蚀余量，不过作为练习模型，重点是把结构逻辑、装配边界、曲面建模的方法掌握到位，后续做实际产品设计时再根据具体工况调整材料、尺寸和细节参数就可以。
