可移动立式LED光疗照射设备结构设计

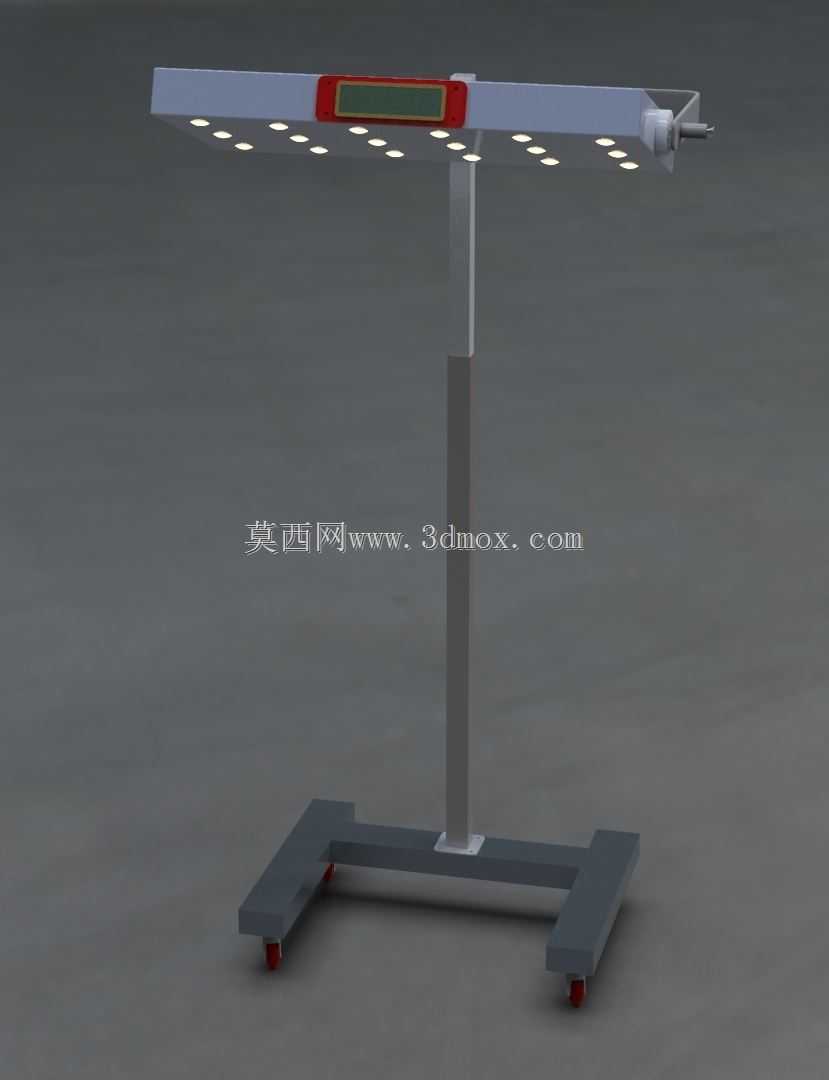

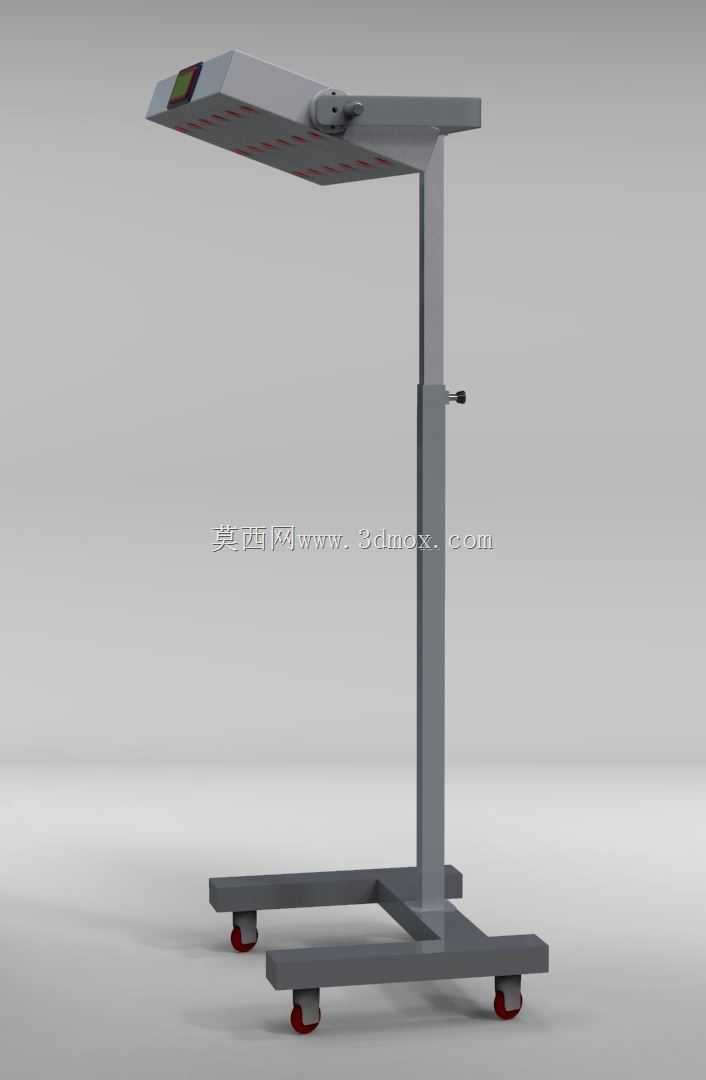

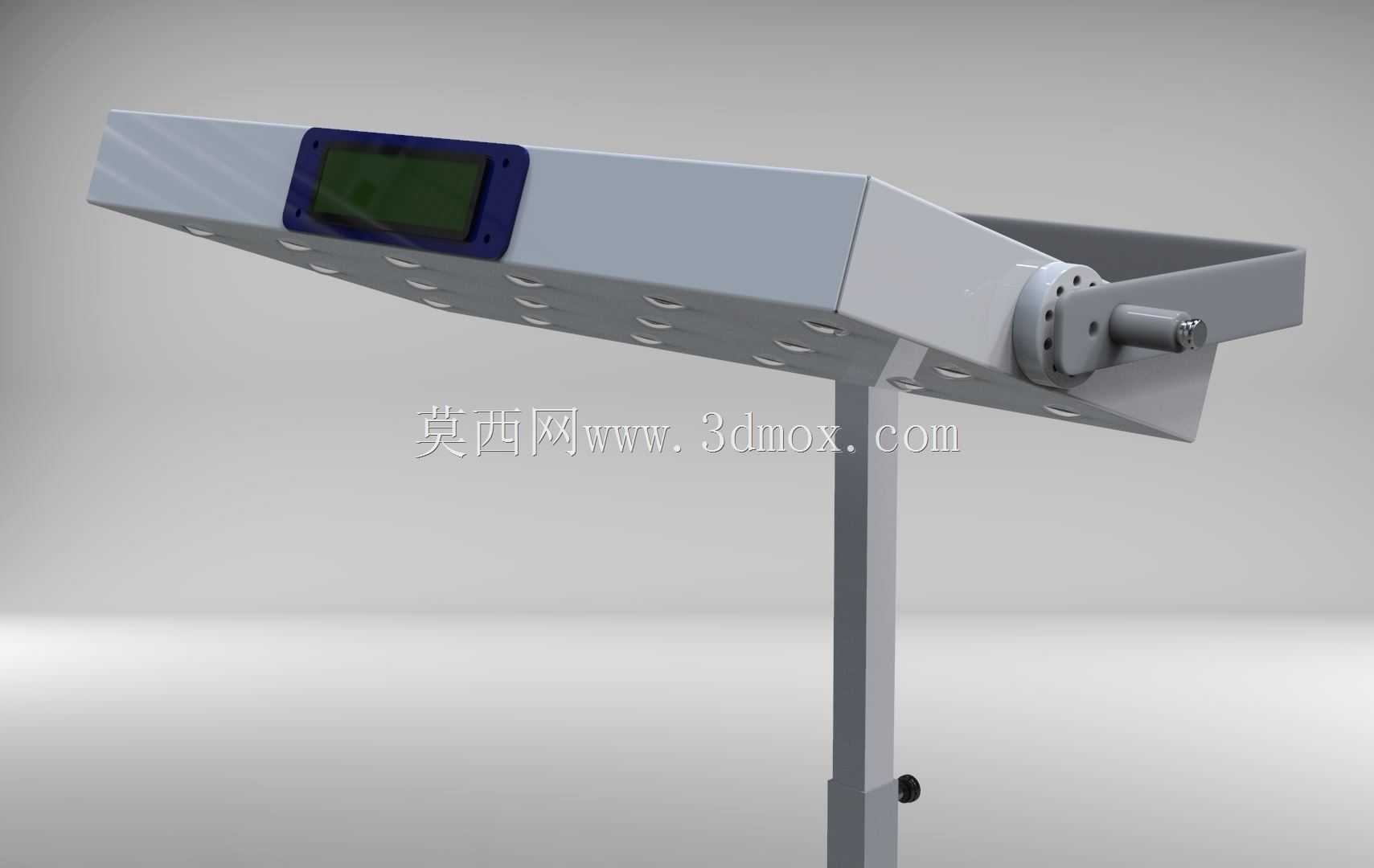

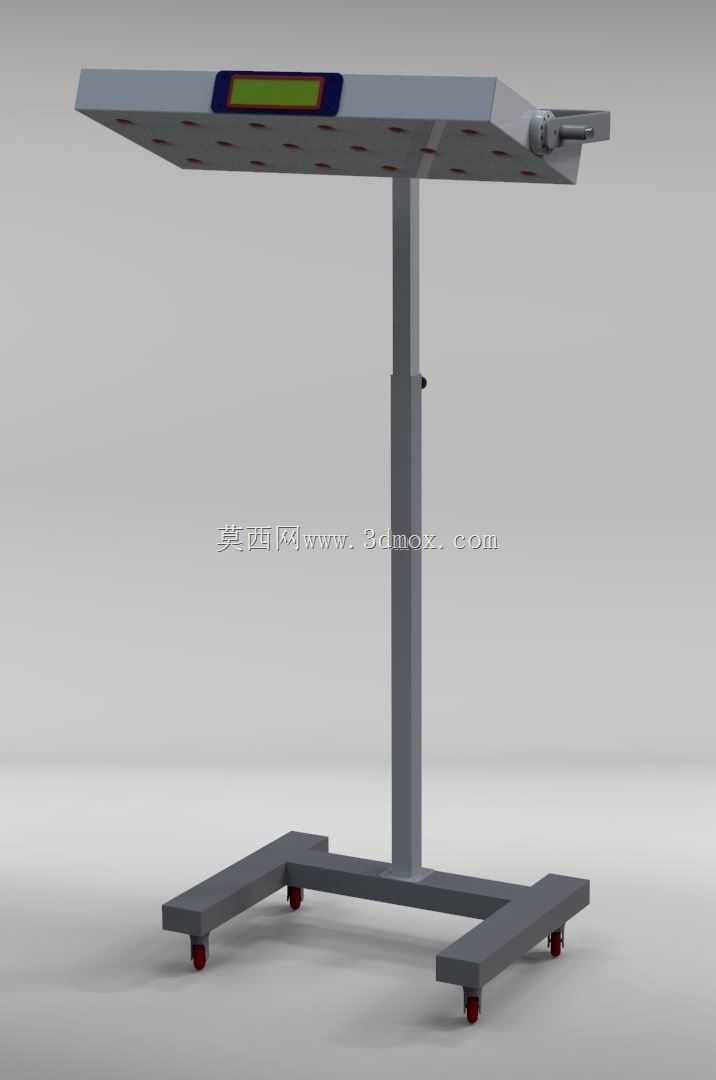

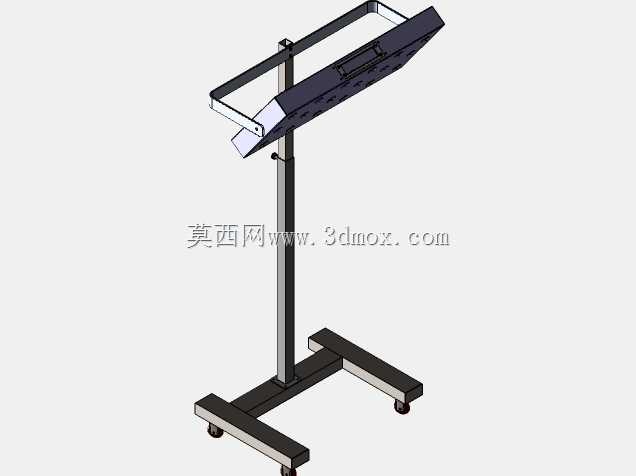

该设备主要面向皮肤科诊疗、康复理疗场景设计，可用于新生儿黄疸蓝光照射、皮肤创面光修复、局部炎症理疗等临床场景，也可适配医美机构的皮肤护理光疗项目，区别于固定安装的光疗设备，这款立式可移动结构能适配病房、诊疗室、医美操作间等不同场地的使用需求，无需提前预留固定安装位，使用灵活度更高。设备整体采用立式单柱支撑结构，底部为H型分体式支撑脚，四个支撑端均配置带刹车的静音脚轮，既保证推移时的顺畅性，定位后踩下刹车即可完全固定，不会在使用过程中出现滑移；H型底脚的跨距经过受力校核，即使照射臂伸展到最大水平位置，整体重心依然落在支撑脚的包络范围内，不会出现侧翻风险，底脚的离地高度适配常规医用病床、诊疗床的底部间隙，推移时可以将底脚伸入床体下方，让照射头更贴近诊疗区域，减少无效照射距离。中部支撑柱采用可升降的套管结构，配合侧边的锁紧旋钮，可根据不同使用场景调整照射头的高度，调整范围覆盖坐姿操作、卧姿理疗的不同高度需求，立柱内部预留走线空间，所有光源供电线路、控制线路均从立柱内部穿行，避免明线外露造成的勾挂、积尘问题。顶部的照射臂为水平悬臂结构，悬臂上阵列排布多组LED发光单元，可根据照射需求调整不同位置灯珠的点亮组合，实现局部定点照射或大范围面照射的切换；悬臂端部设置角度调节转轴，可在水平、俯仰方向调整照射角度，适配不同体位的照射需求，悬臂上表面集成嵌入式控制显示屏，可直接设置照射时长、光源功率、照射模式等参数，操作时无需弯腰寻找主机控制区，符合医护人员的站立操作习惯。设计过程中优先考虑医用场景的清洁需求，所有外表面均采用圆角过渡，无卫生死角，外壳选用耐消毒试剂擦拭的非金属材质，可耐受日常医用酒精、含氯消毒剂的反复擦拭，不会出现表层腐蚀、掉漆问题；整体结构的装配均采用隐藏式紧固件，外表面无突出的螺丝、卡扣，避免刮碰医护人员或患者衣物，也减少灰尘附着的点位。设备的安装边界要求较低，仅需平整硬质地面即可放置，无需额外的固定预埋件，单台设备的占地投影尺寸不足1平方米，推移转向半径小，可轻松通过病房常规宽度的房门，适配科室间的转运调配需求。
