便携式医疗检测设备外观结构设计

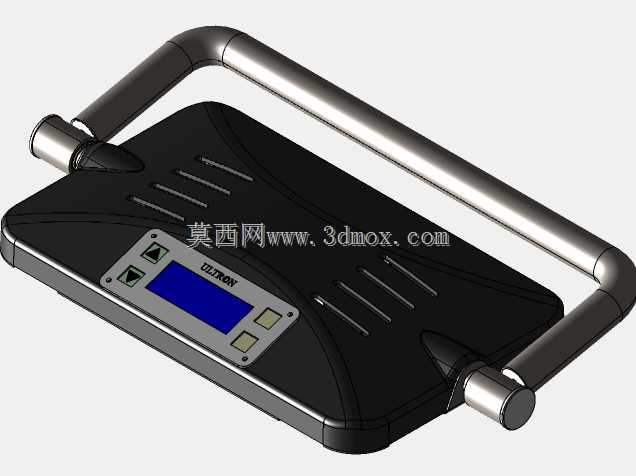

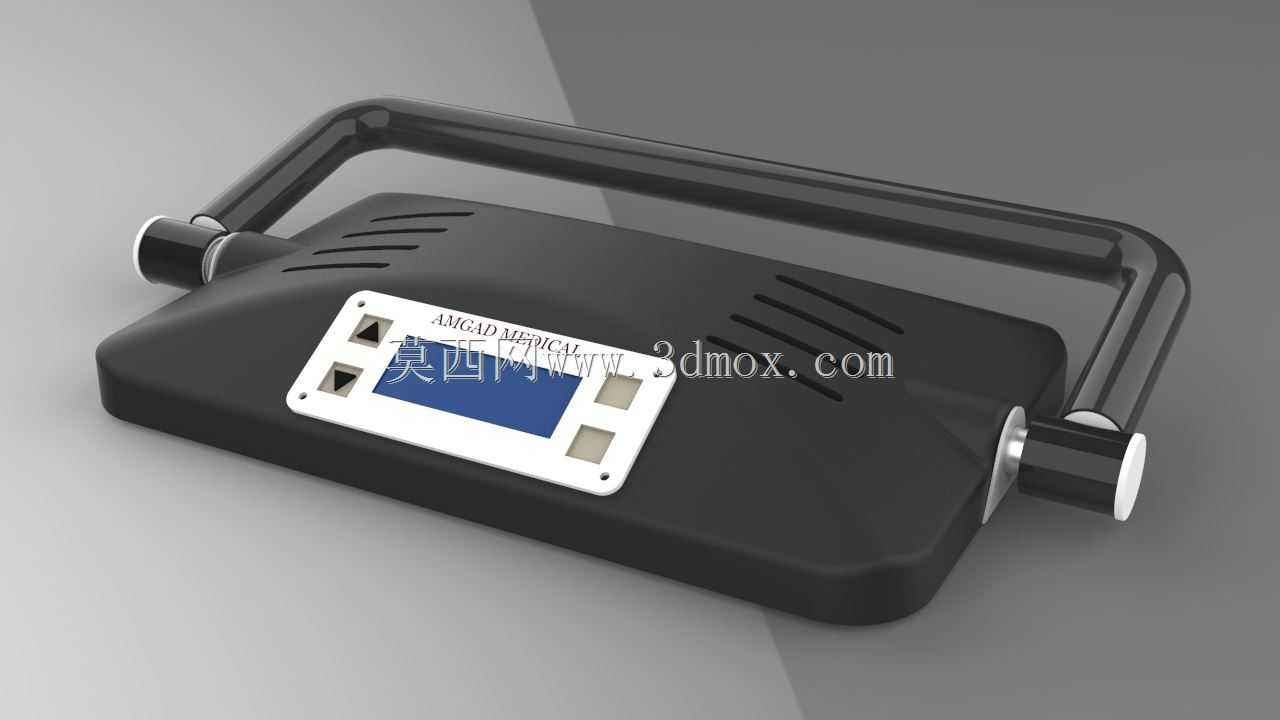

　　这款便携医疗检测设备的结构设计，首先围绕临床移动使用场景做了核心考量，日常可用于床旁快速体征检测、基层出诊随带、临时医疗点位的快速筛查工作，无需固定安装台面，可直接放置在普通桌面、诊疗台甚至临时置物平面上使用，提手结构做了一体化的弯折成型设计，和主机壳体两侧的转轴位做了嵌套配合，提手可在一定角度范围内转动，收纳时可贴合主机上表面减少占用空间，携带时可翻转至合适角度方便单手提携，提手表面做了圆弧过渡处理，避免长时间握持产生硌手的问题。主机壳体采用上下扣合的结构形式，侧面预留的散热槽为长条形贯通开孔，开孔方向顺着设备内部气流走向布置，可在设备长时间工作时将内部电路模块产生的热量及时导出，同时开孔边缘做了内翻边处理，

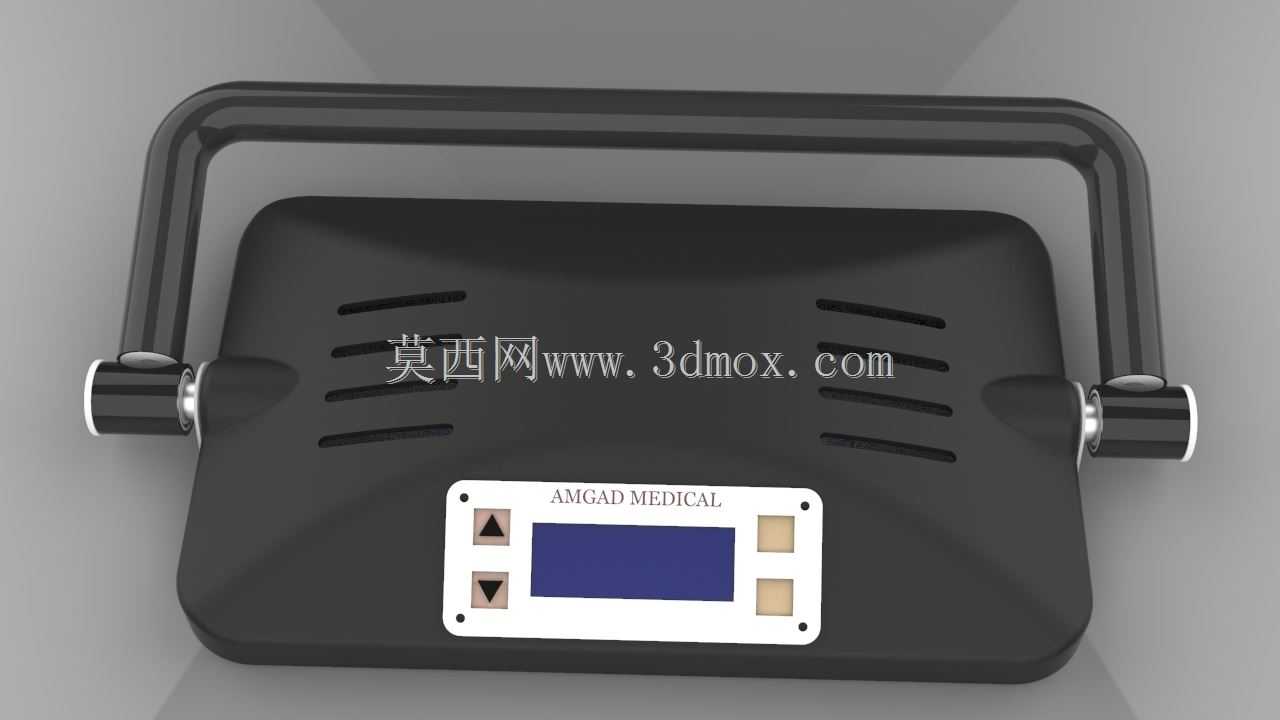

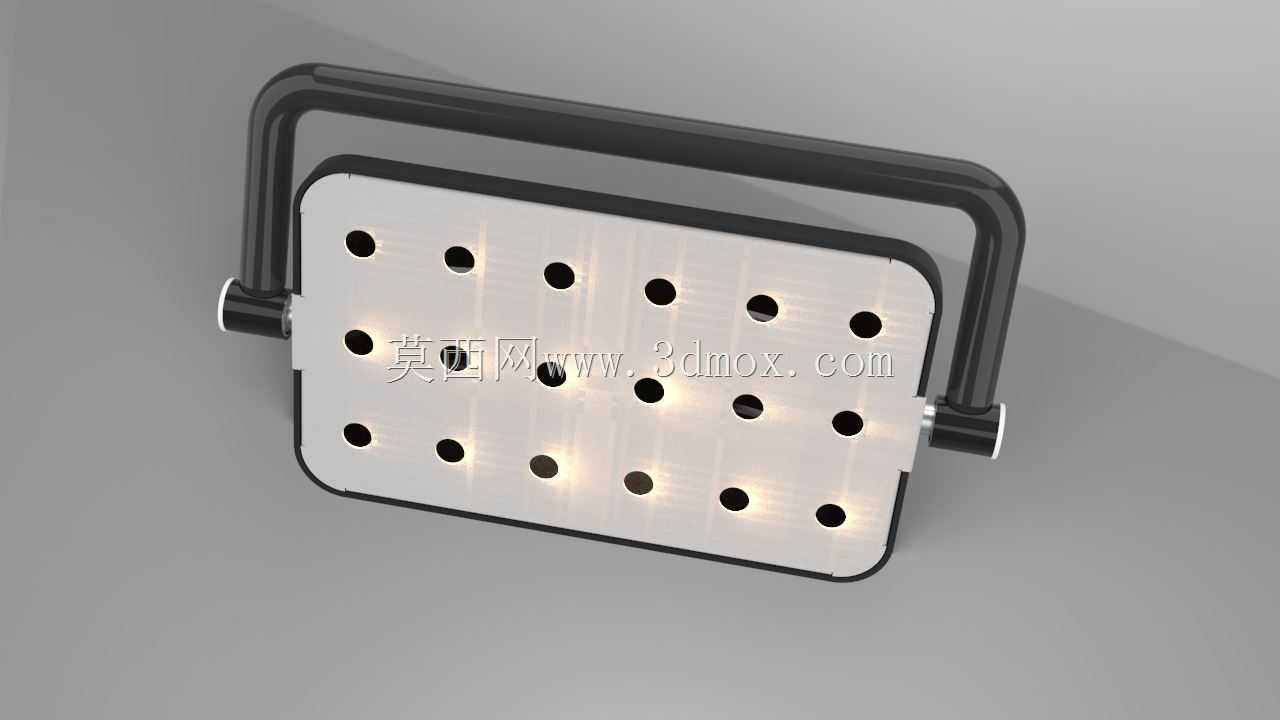

　　避免外部液体直接溅入设备内部，满足医疗场景下的基础防泼溅要求。正面操作区域的面板做了下沉式嵌入设计，显示屏区域预留了矩形安装位，四周的固定孔位对应显示屏模组的安装螺柱，可直接通过螺丝将显示模组固定在壳体内部的支撑筋上，两侧的按键位分别对应功能调节按键与操作确认按键，按键做了凸起的触感设计，医护人员佩戴医用手套时也可准确操作，不会出现误触的问题。设备底部预留了四个防滑胶垫的安装位，放置在光滑台面时可增加摩擦力，避免操作过程中设备出现滑移，整体外形尺寸控制在单手提携的合理范围内，宽度不超过成年人手掌展开的握持宽度，重量分布做了居中平衡设计，提携时不会出现一侧偏重的歪斜问题。内部结构做了分层布置，上层为显示与按键操作模组，

　　中层为核心检测电路模块，下层为供电与信号传输模块，各模块之间通过预留的走线槽布置连接线，避免线束杂乱干扰内部散热，壳体内部的支撑筋位同时兼顾了结构加强与模块定位的作用，无需额外增加固定支架即可完成各模块的装配，减少了整机的零件数量，降低后期装配与维护的难度。两侧提手的转轴位置做了阻尼结构设计，提手转动到任意角度都可保持停留，不会出现自由松脱下落的情况，在临时悬挂使用场景下也可通过提手将设备挂置在配套的支架上，拓展不同场景下的使用方式。
