带提手塑料冷却杯套结构设计

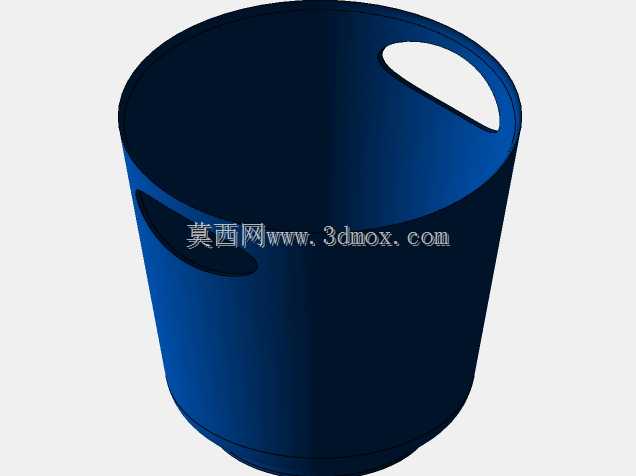

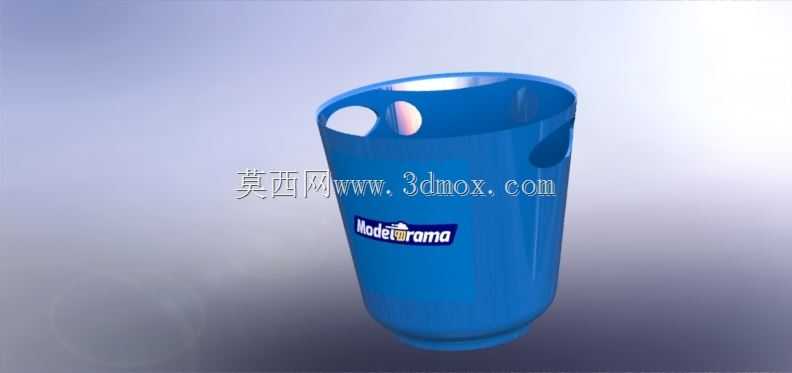

这款带提手的塑料冷却套，日常多用于户外出行、办公场景下的瓶装饮品保冷，套在瓶装饮品外侧后，可借助内部预存的冷凝介质延缓饮品升温速度，避免常温环境下冰饮快速变温影响口感。从结构设计来看，整体采用上宽下窄的锥桶造型，内壁弧度贴合常规500ml左右瓶装饮品的外轮廓，安装时直接将饮品从上端开口放入即可，无需额外固定结构，依靠锥面的自然抱紧力即可避免饮品滑脱。上端对称设置的两个镂空提手，一处为圆形开孔、一处为长椭圆开孔，既满足单指提拉、两指扣提的不同使用习惯，也在注塑成型时减少了局部壁厚差，避免冷却过程中出现缩痕、变形等缺陷，同时镂空结构也能减少材料用量，降低单件生产成本。桶身底部做了加厚的环形支撑边，放置在桌面时可增大接触面积，避免放置不稳倾倒，支撑边内侧做了微小的内凹弧度，可容纳少量冷凝水，避免温差产生的冷凝水直接流淌到桌面。设计过程中，桶身壁厚控制在均匀的2mm区间，提手位置做了局部圆角过渡，避免应力集中导致提手位置受力断裂，外表面预留的品牌标识区域做了微凹处理，后续可通过丝印、贴标等方式添加品牌信息，不会因为标识凸起影响套体的堆叠收纳，多个空套可直接嵌套堆叠，减少仓储和运输过程中的空间占用。从安装边界来看，整体最大外径适配常规汽车杯架、办公桌面杯座的尺寸，放入杯架后不会出现卡滞或晃动过大的问题，上端提手位置高出杯架上沿，方便使用者直接提拉取出，无需抠取杯架内的套体。实际使用中，该结构可适配多种同外径的瓶装饮品，无需针对单一瓶型开模，通用性较强，塑料材质本身耐摔耐磕碰，日常使用中即使掉落也不易出现碎裂问题，适合批量生产作为饮品周边、户外用品配套使用。
