建筑与交通设施用铰接式活板门结构

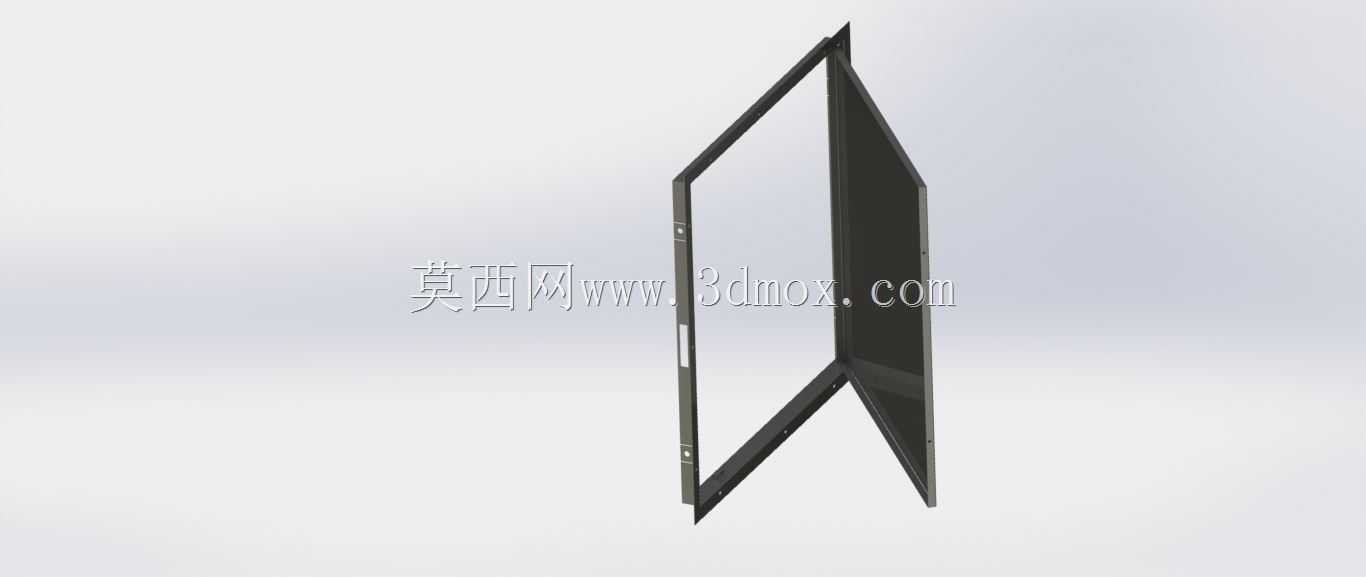

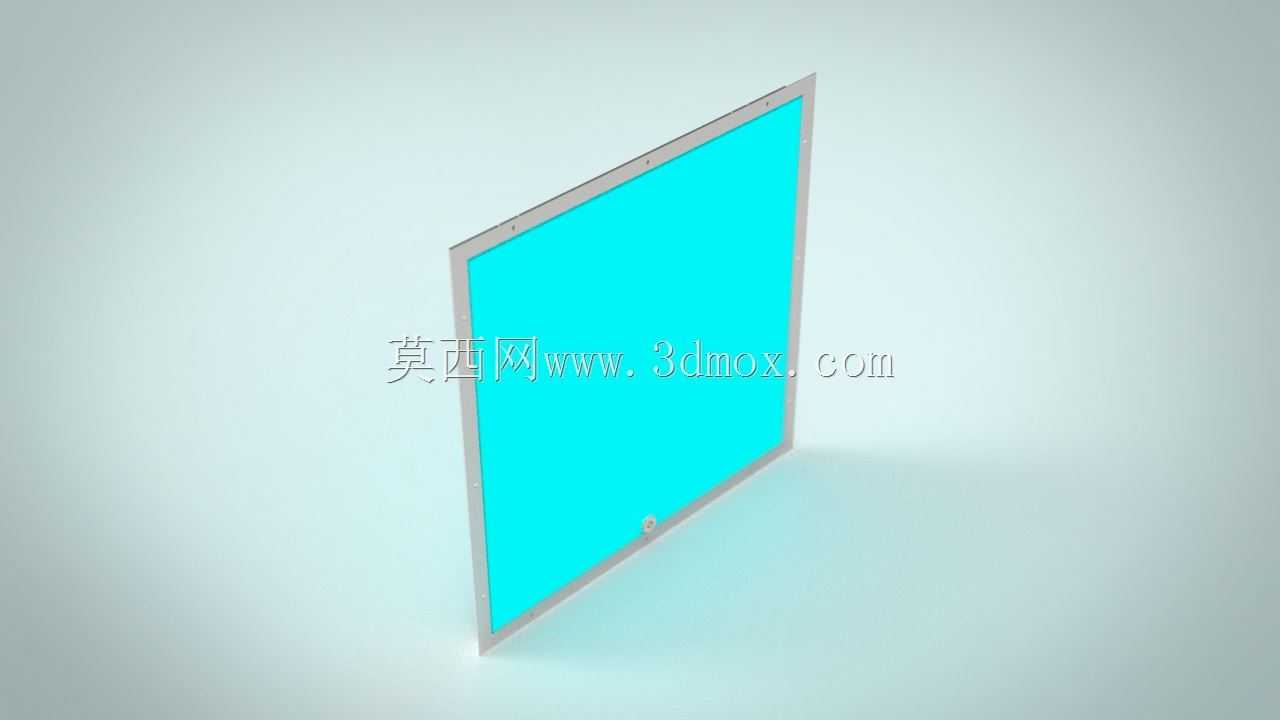

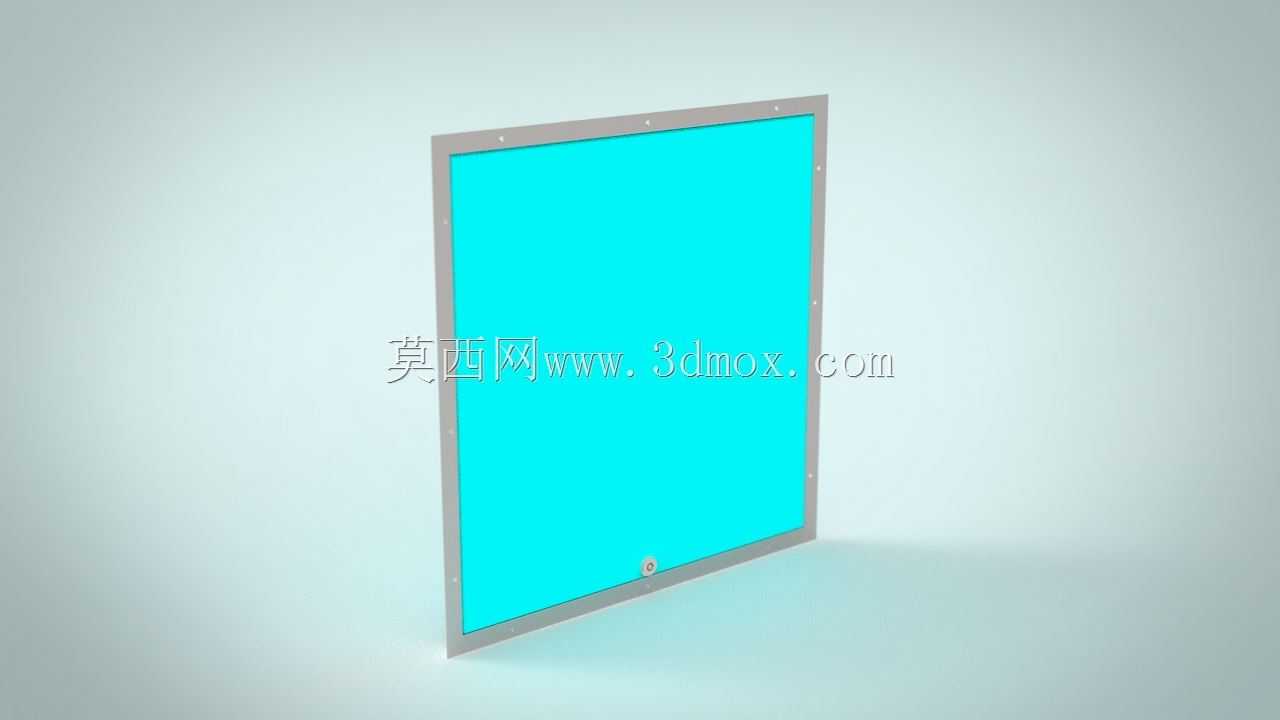

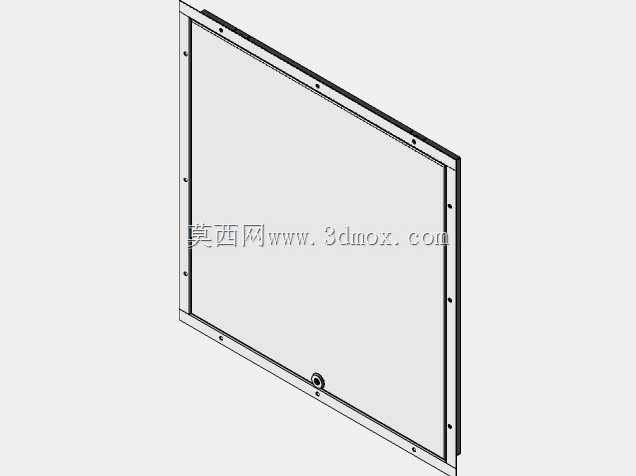

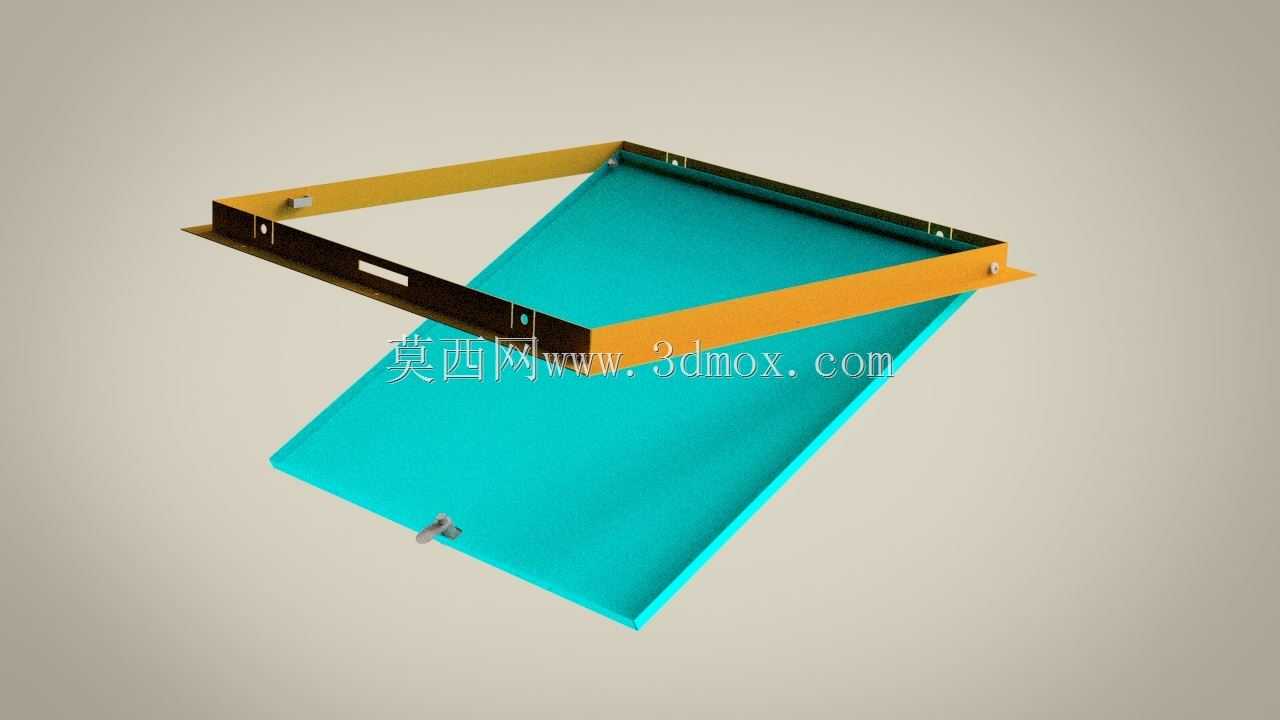

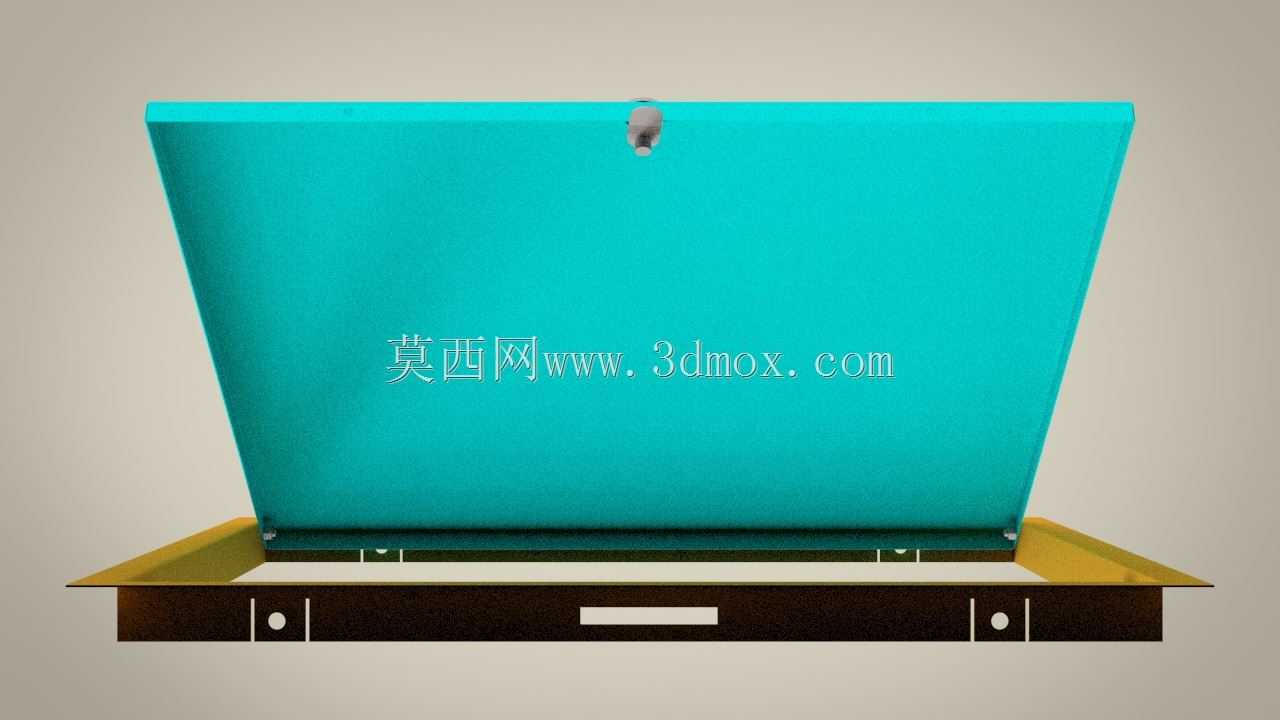

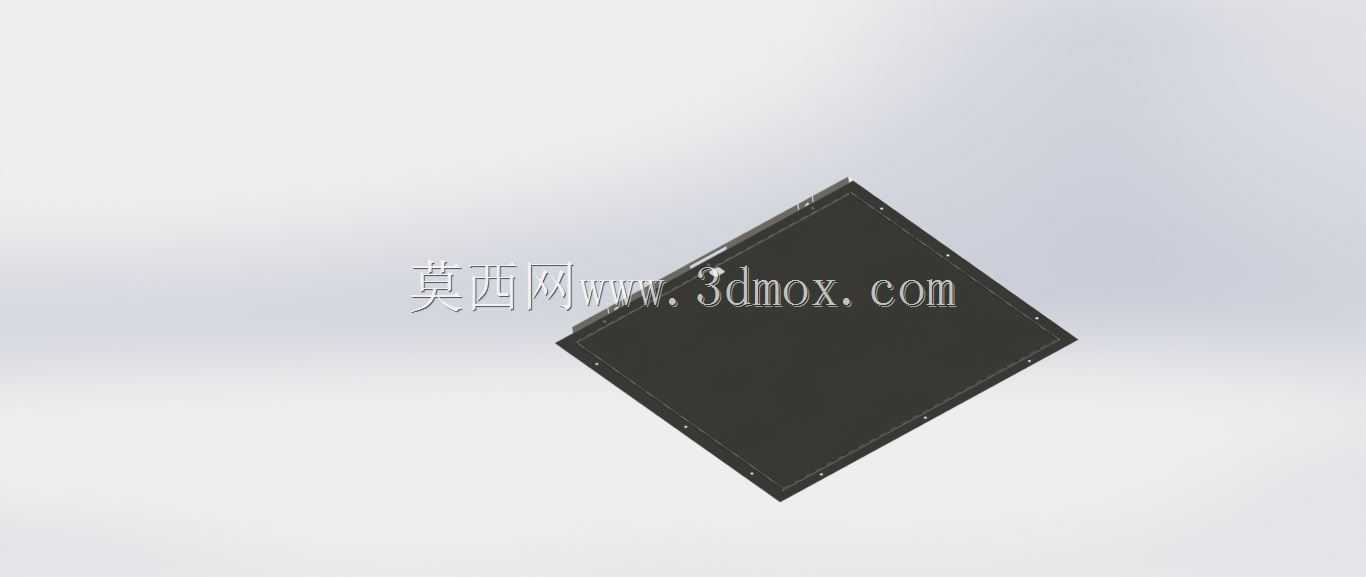

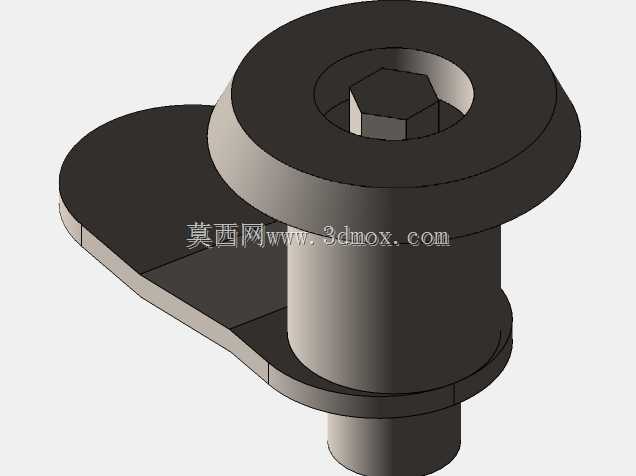

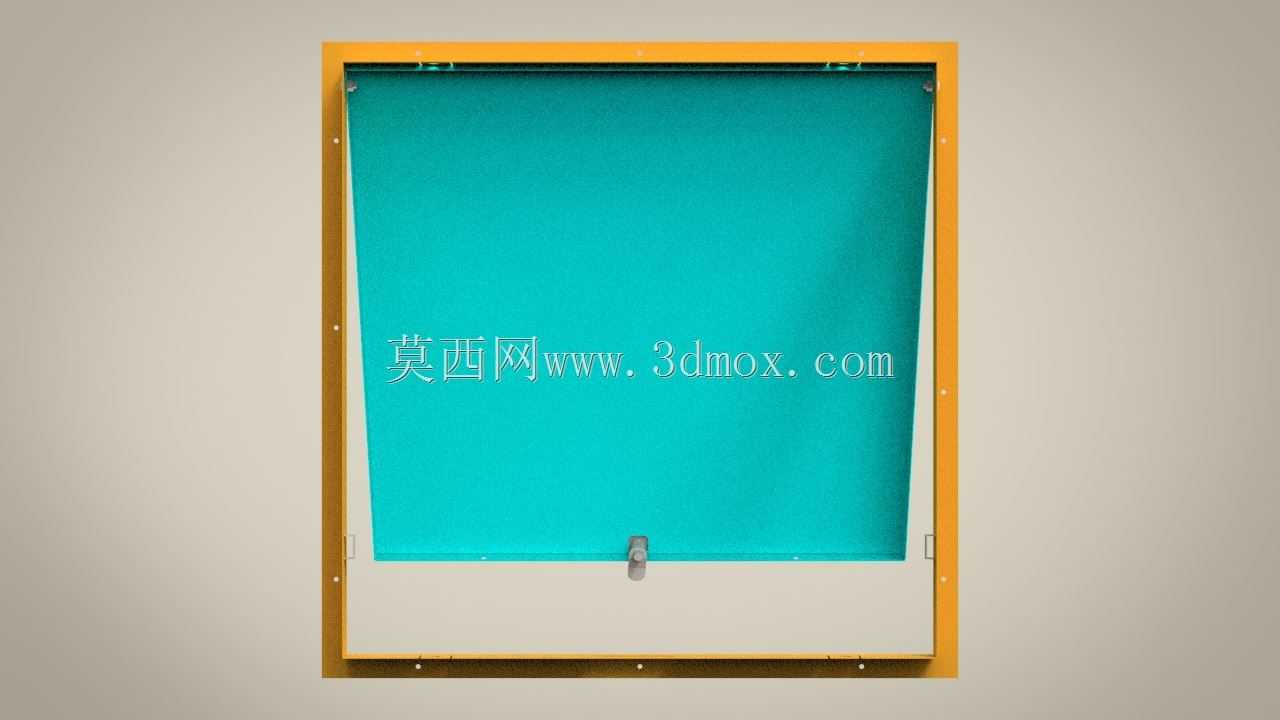

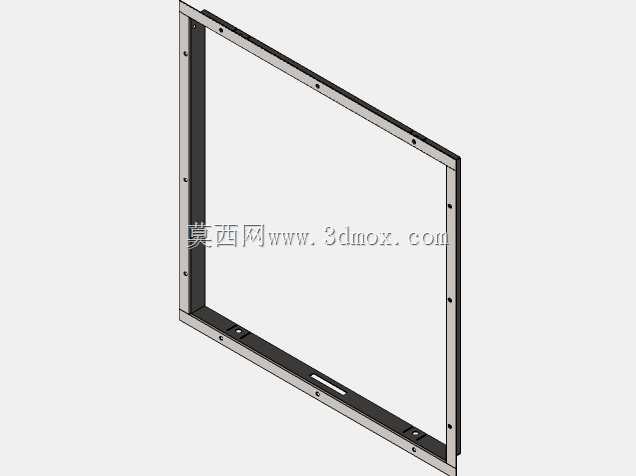

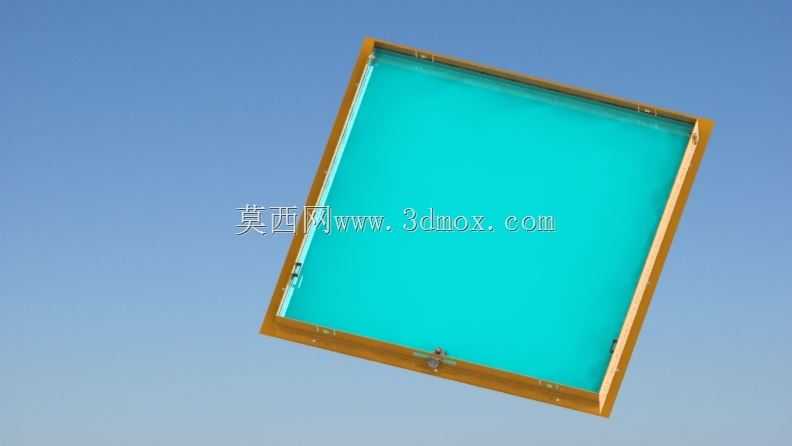

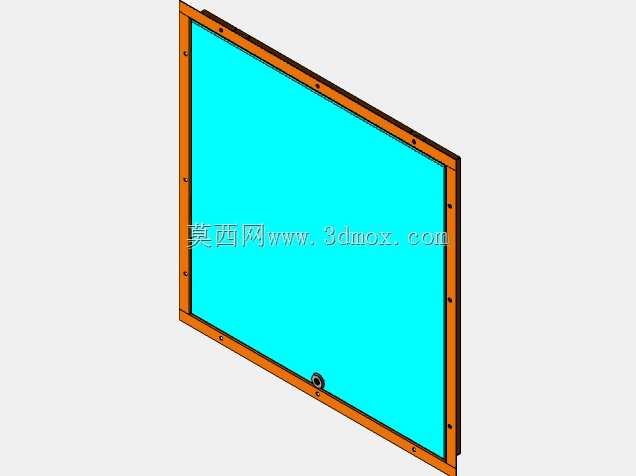

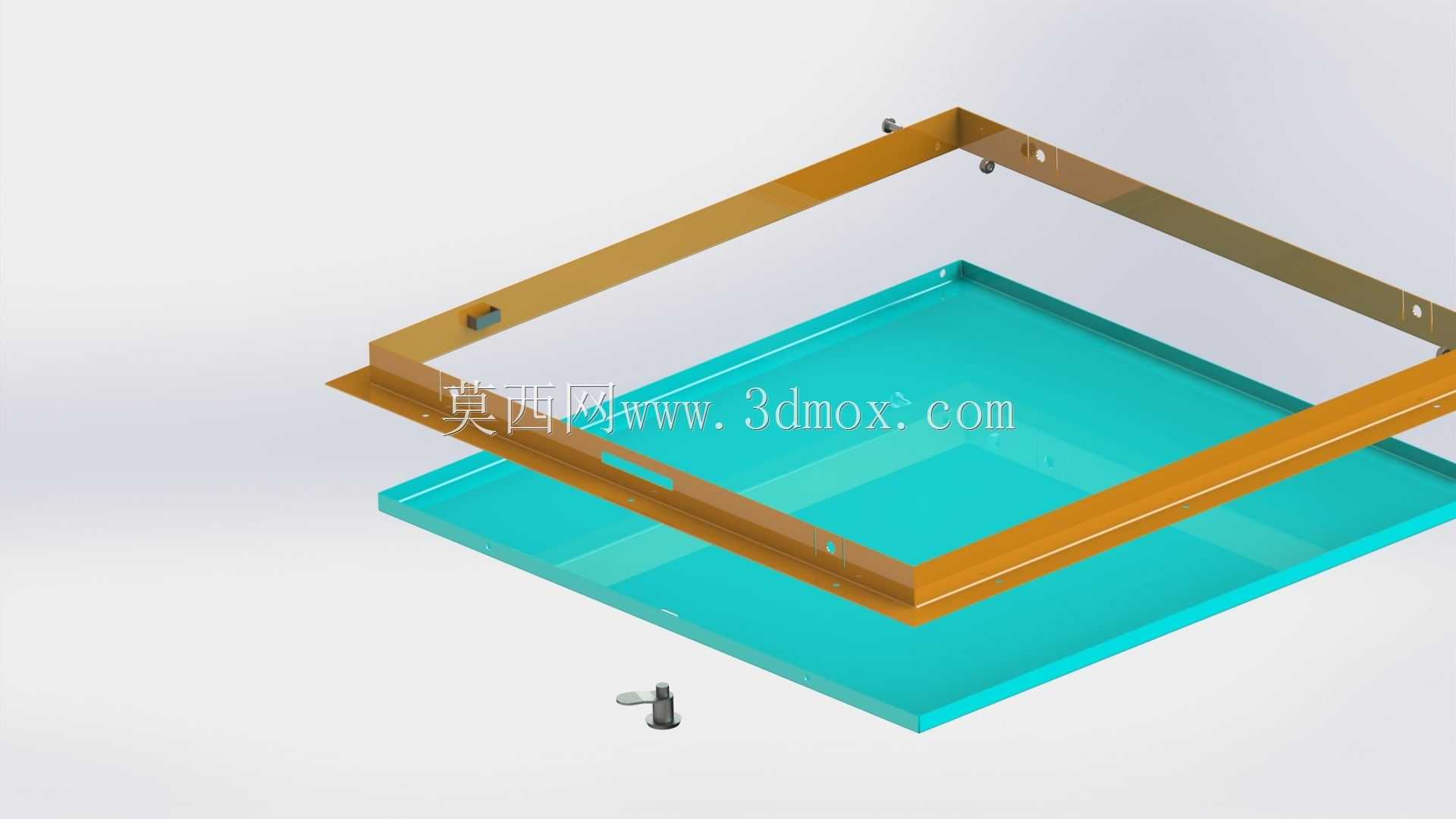

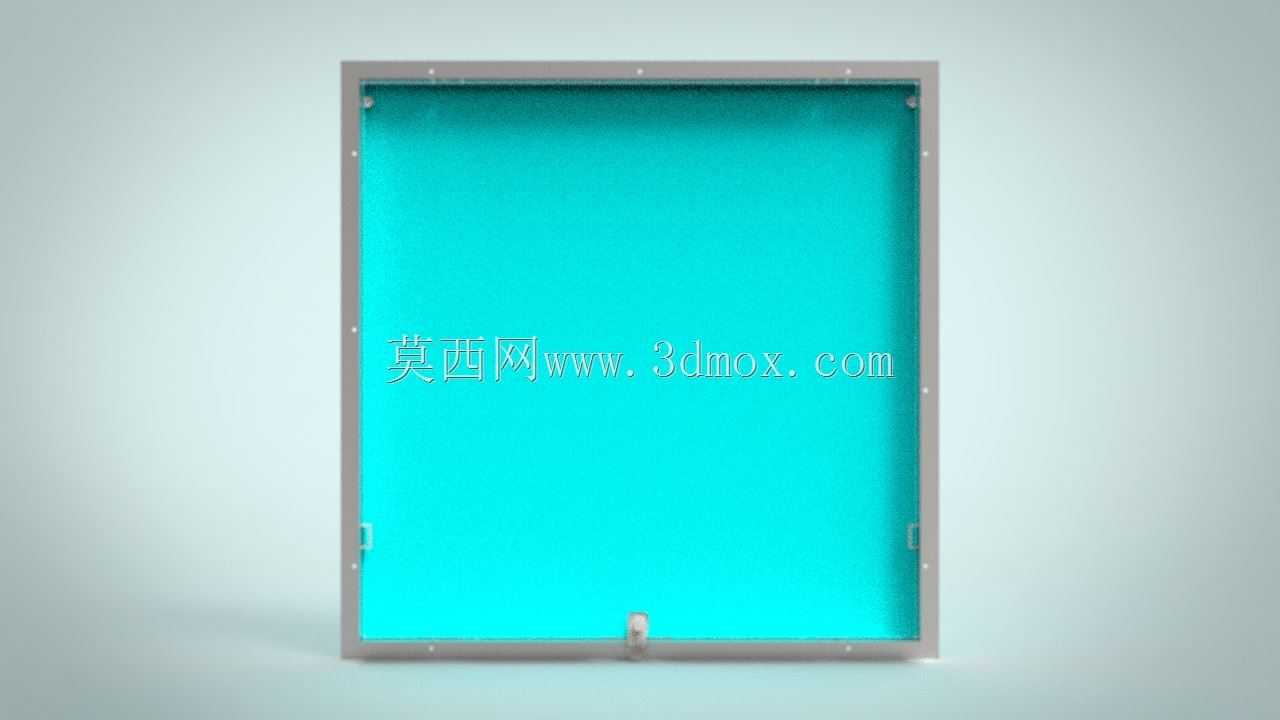

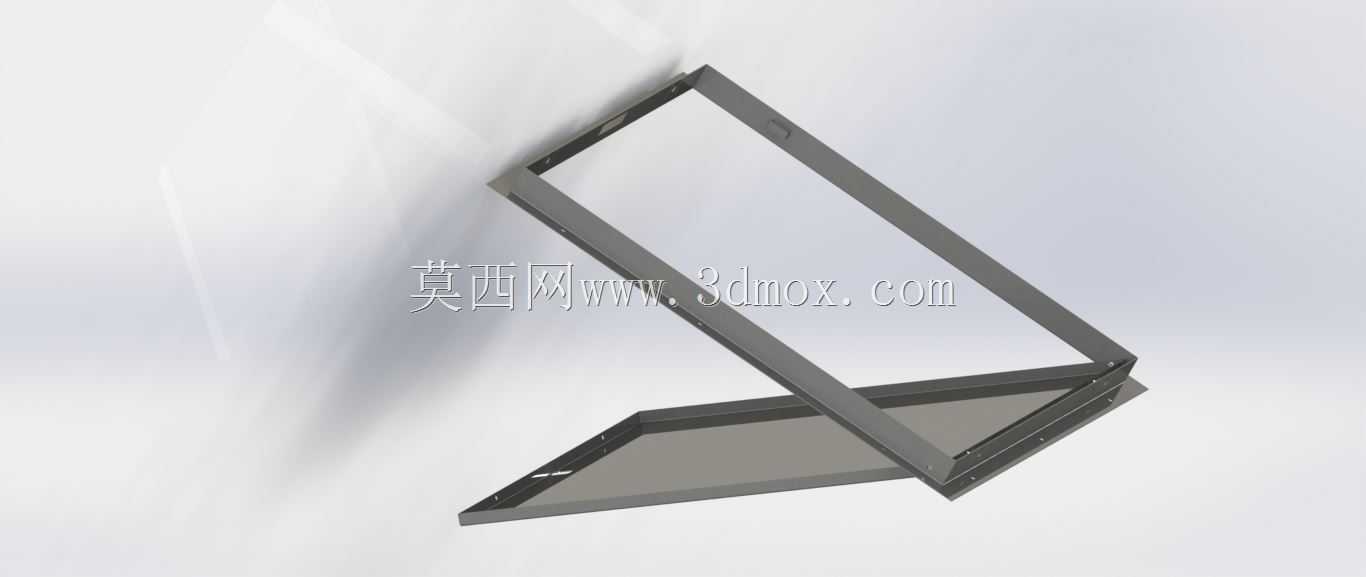

这类活板门的应用场景覆盖民用建筑与工业交通两大领域，民用场景中多嵌入建筑楼板或吊顶结构，作为管线检修、夹层通行的可启闭通道口，工业场景则大量应用于货运车辆货厢、铁路客车车体、船舶舱室的分隔部位，作为不同舱层之间的通行或检修通道，部分仓储货架的分层检修口也会采用同结构原理的活板门设计。从功能特性来看，活板门核心作用是在封闭状态下保证安装面的平整度与承载能力，开启状态下提供足够的通行或操作空间，相比普通平开门，它不需要额外预留门扇向外开启的回转空间，适配安装位置局促、周边有固定障碍物的场景，铰接侧的限位结构可以控制门扇的最大开启角度，避免门扇过度翻转碰撞周边结构，门扇边缘的密封结构可以在闭合状态下阻挡灰尘、杂物或液体渗漏，部分重载场景的活板门还会在门扇与门框贴合面加装缓冲胶条，降低启闭过程的碰撞噪音与结构磨损。设计这类活板门时，首先要根据安装场景的承载要求确定门扇与门框的板材厚度，民用建筑检修用的活板门承载要求较低，多采用薄钢板折弯成型，货运车辆或工业舱室用的活板门需要承受人员踩踏甚至小型工具车的碾压，会采用加厚钢板或型钢焊接作为门框与门扇的加强筋，铰接结构的销轴需要做防锈处理，避免长期使用后锈蚀卡滞，门扇与门框的配合间隙需要控制在合理范围，既要保证启闭顺畅无卡滞，也要避免间隙过大导致闭合后晃动。安装边界方面，活板门的外框尺寸需要根据预留洞口的尺寸匹配，安装时需要将外框与洞口周边的结构预埋件牢固焊接或螺栓连接，保证整体结构的稳定性，门扇开启方向需要避开周边的管线、设备等障碍物，铰接侧需要预留足够的安装空间用于固定铰接座，锁闭结构的位置需要方便人员在通行侧操作，同时避免突出安装面影响通行。外形尺寸上，常规民用检修活板门的净通行尺寸多在600mm至800mm见方，工业场景用的活板门会根据通行需求调整尺寸，部分货厢用活板门的长度可达1m以上，门扇闭合后与安装面的高度差需要控制在2mm以内，避免突出部分绊倒通行人员或影响货物平移。
