家用不锈钢烧水壶三维结构设计

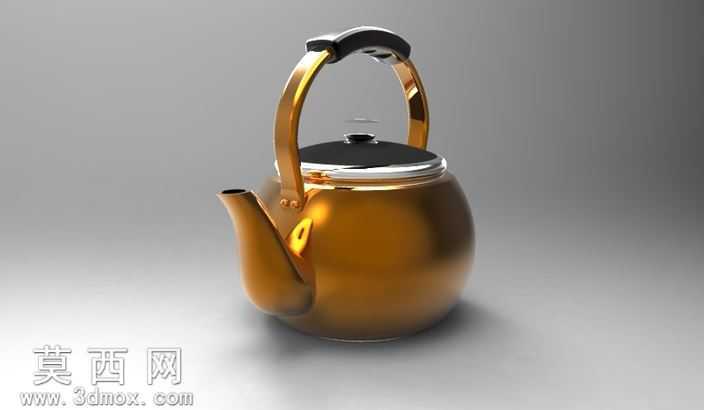

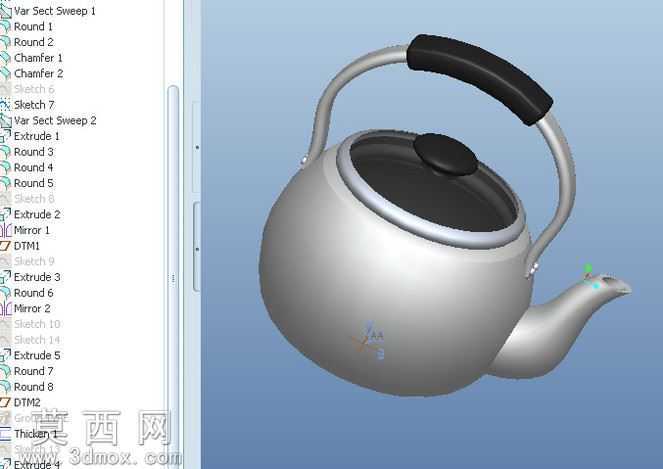

本作品为家用不锈钢烧水壶的三维参数化模型，采用Pro/Engineer Wildfire R5.0软件完成全流程建模设计，建模过程遵循自底向上的零件设计逻辑，结合实体拉伸、旋转、可变截面扫描、倒圆角、抽壳、镜像等核心特征命令完成全结构搭建。首先针对壶身主体，以旋转特征构建基础回转曲面轮廓，通过抽壳命令设置均匀的薄壁厚度，还原不锈钢冲压壶身的等壁厚结构特性，壶身外轮廓做圆润的大弧度过渡处理，既符合日常握持的触感需求，也还原了传统烧水壶的饱满造型。壶嘴部分采用可变截面扫描命令构建流畅的出水弧面，通过多截面轮廓约束保证壶嘴从根部到出水口的平滑收窄，出水口处做薄边处理，优化出水时的水流聚拢效果，避免倒水时出现散流、挂水的问题，壶嘴与壶身的衔接位置做全圆角过渡处理，模拟实际焊接打磨后的顺滑衔接效果。提梁把手采用双段结构设计，金属提梁部分通过扫描命令构建弧形杆状结构，两端与壶身的连接座做贴合约束，还原金属提梁可转动的装配逻辑；提梁上部的隔热握把采用软胶质感的材质设定，通过拉伸加圆角特征构建符合人体工学的握持曲面，表面做哑光防滑的质感处理，与金属部分的亮面不锈钢材质形成明确区分。壶盖部分采用嵌套式结构设计，盖身边缘做限位凸台保证盖合时的稳定性，盖顶的捏钮做圆润的弧面处理，方便日常开合提起。整个模型的特征树层级清晰，所有圆角、倒角参数均参考实际五金产品的加工工艺设置，无碎面、破面等几何问题，各零件之间的装配间隙符合实际生产的公差要求。材质渲染阶段，壶身主体设置为拉丝不锈钢材质，调整反射参数还原金属表面的细腻光泽，隔热握把设置为黑色耐热橡塑材质，调整粗糙度参数呈现哑光防滑的视觉效果，壶内部分设置为哑光不锈钢质感，整体渲染效果贴近真实家用烧水壶的视觉表现。设计过程中充分考量产品的实用属性，壶身容量比例、提梁高度、壶嘴倾角均参考市面成熟产品的人机参数，保证模型不仅具备外观展示效果，也可作为结构改良、二次设计的基础模型使用，模型的所有特征均保留参数化编辑属性，可根据需求调整尺寸、修改局部造型，适配不同容量、不同风格的烧水壶设计需求。
