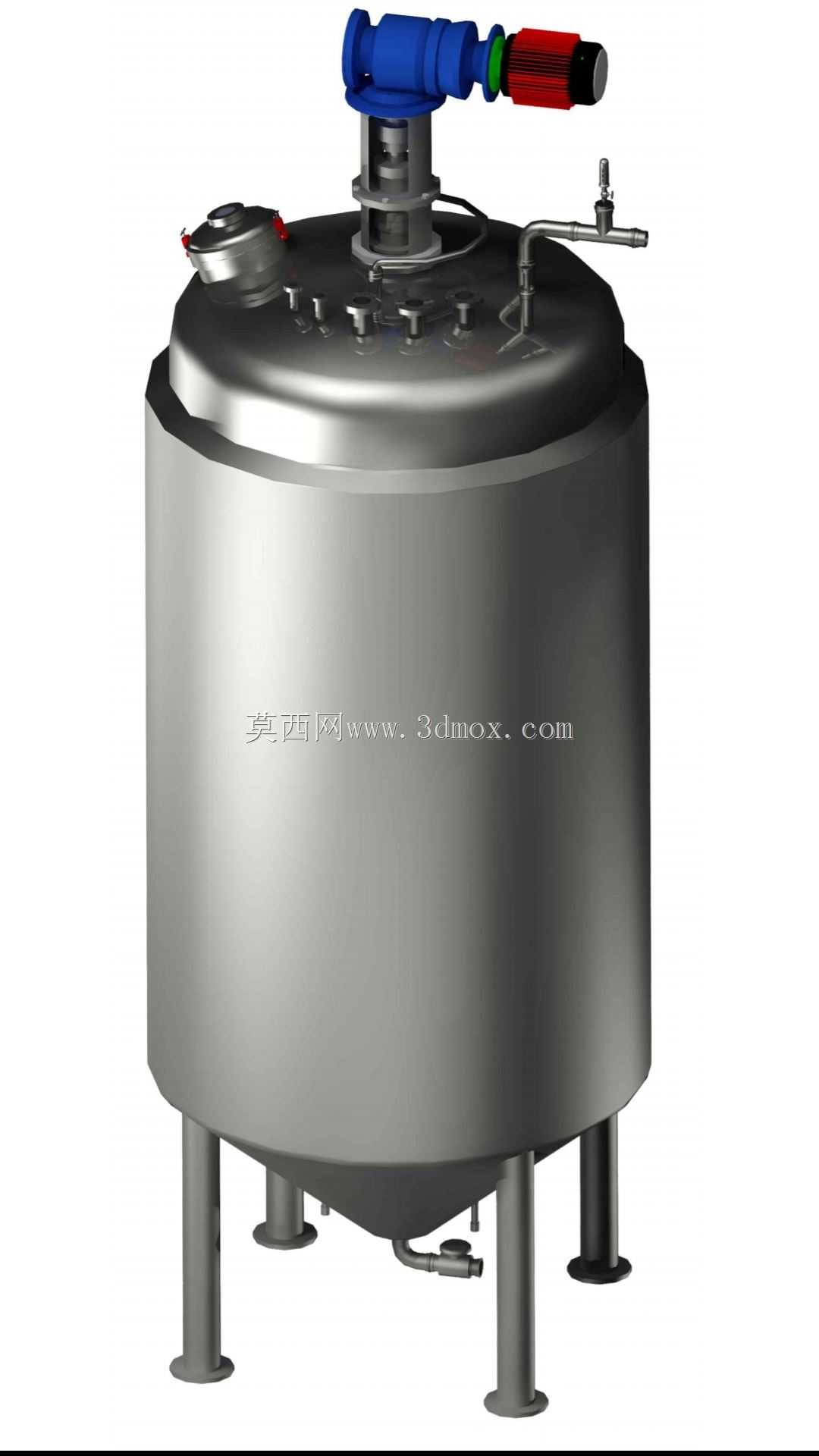

立式搅拌式化学反应容器三维结构

这款立式搅拌反应容器主要面向化工合成、医药原料药制备、精细化工配料等生产场景，可在密闭承压环境下完成液液混合、固液悬浮、气液传质等各类化学反应过程，也可兼顾恒温配料、溶媒回收前的预混工序。从结构设计来看，罐体采用上椭圆封头、下锥底的立式结构，锥底设计可彻底排尽罐内残液，避免物料滞留带来的交叉污染或物料变质问题，尤其适配小批量多品种的医药、精细化工生产切换需求。罐体顶部配置的顶入式搅拌装置，采用机械密封结构保证轴封处的密闭性能，可适配常压、微正压的反应工况，搅拌桨的选型适配中低粘度流体的混合需求，可保证罐内物料无搅拌死区，径向与轴向流场搭配合理，避免固体物料在罐底沉积。罐体顶部预留了多个工艺接口，分别对应人孔检修、物料进料、温度检测、压力检测、安全泄压、清洗喷淋等功能，人孔采用快开式结构，方便操作人员进入罐内完成清洁与检修作业，罐顶侧边配置的视镜可实时观察罐内反应状态，无需开盖即可判断物料混合、反应的进程。支撑结构采用三支可调式支腿，支腿底部配置防滑减震垫，可适配不同平整度的车间地面，安装时可通过支腿调节螺栓调整罐体水平度，保证搅拌轴的垂直度偏差控制在允许范围内，避免轴封偏磨导致的泄漏问题。罐体侧面预留的取样阀可在反应过程中随时取样检测，无需中断反应进程，罐底出料口配置大口径球阀，可适配高粘度物料的顺畅出料，避免出料堵塞。建模过程中严格遵循化工容器的设计规范，各接口的法兰尺寸、支腿安装间距、罐体直径与高度的比例均参考实际工业设备的常用参数，搅拌装置的安装位置、人孔的开启方向、管线的排布均符合车间操作的人机工程要求，既保证结构的合理性，也可直接用于设备方案展示、生产车间布局规划、新员工结构培训等场景。
