立式法兰连接承压化学反应容器结构

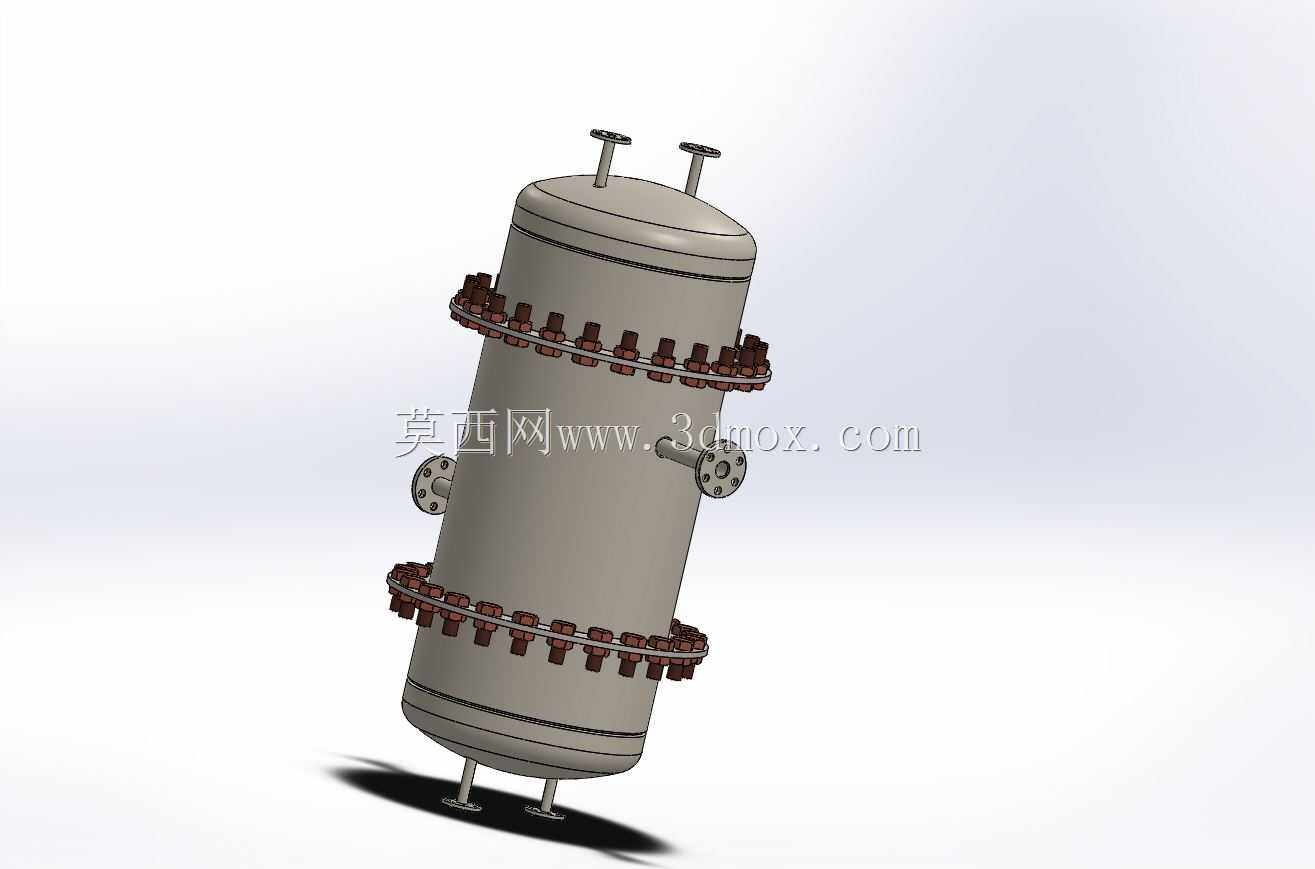

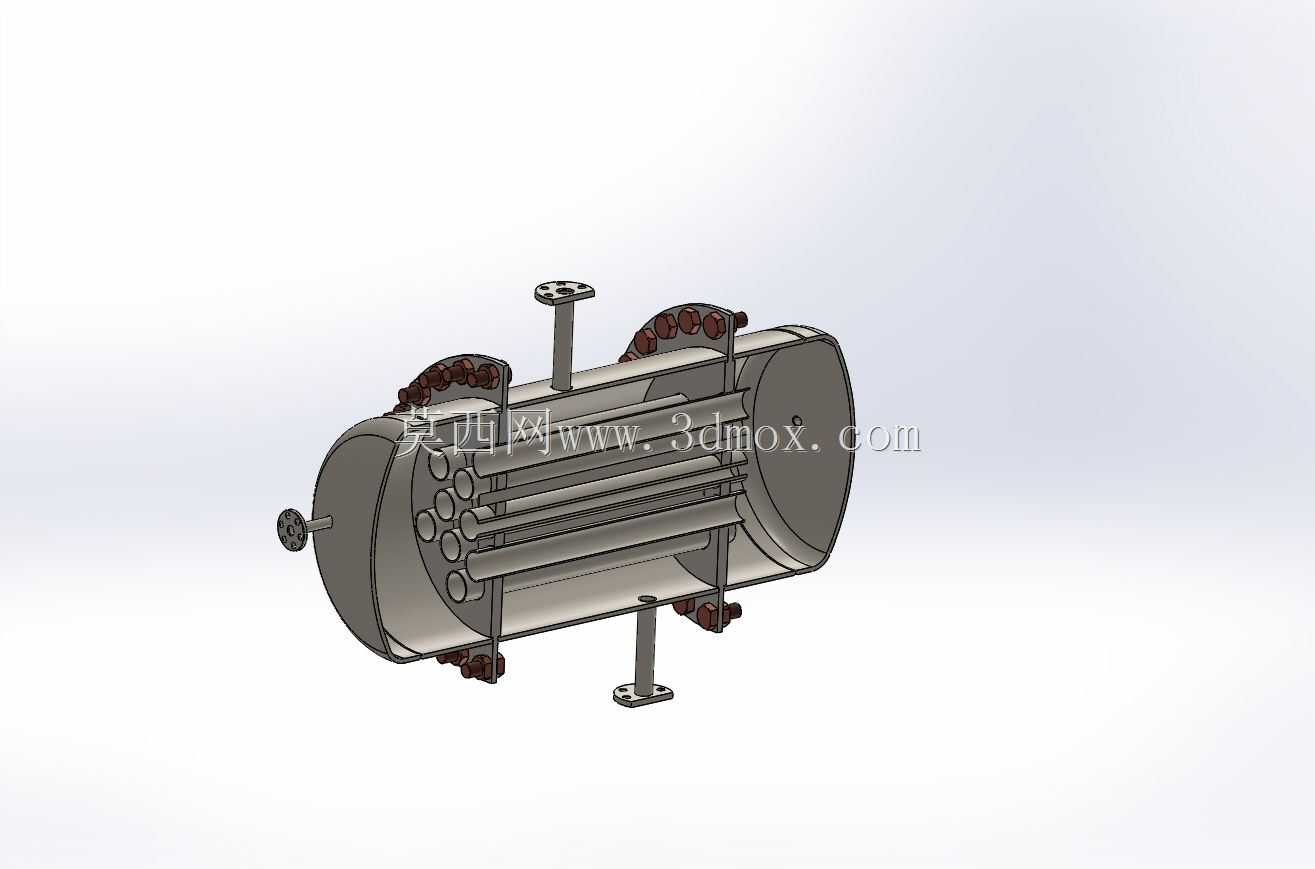

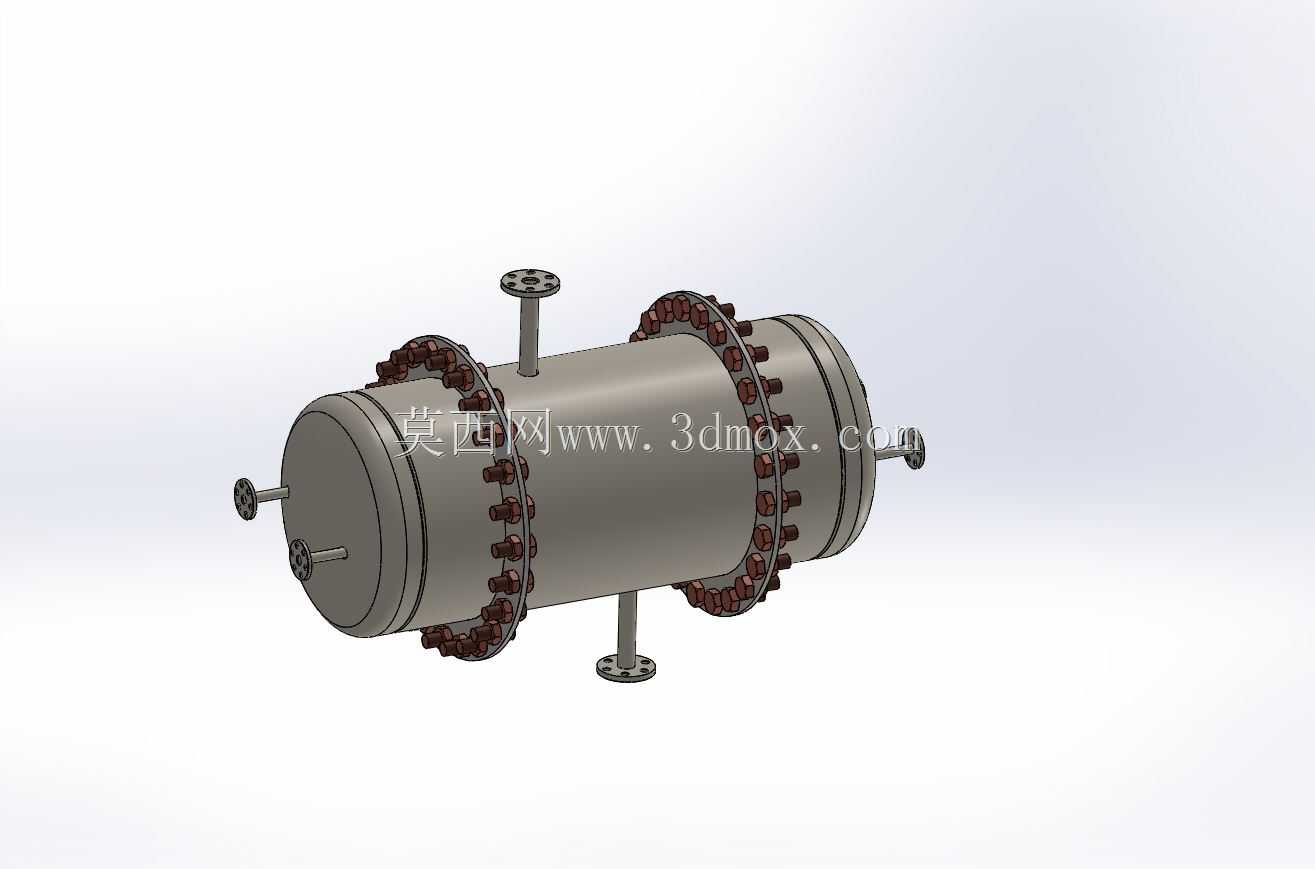

这款立式承压化学反应容器，主要面向精细化工、医药中间体合成、小批量精细化学品生产的车间工况设计，可适配常压到中压的间歇式反应流程，兼顾均相反应、非均相混合反应的工艺需求，能完成物料混合、反应控温、产物暂存的多环节工序。从结构设计逻辑来看，整体采用三段式筒节拼接思路，上下筒节与中间主筒体通过高颈法兰配合螺栓紧固件实现密封连接，法兰密封面预设凹凸榫槽结构，可适配缠绕式垫片或金属包覆垫片，满足不同腐蚀特性、压力等级物料的密封要求，避免反应过程中出现介质泄漏风险。顶部封头设置两个工艺接管接口，可分别用于安装压力表、安全阀、进料管或气相引出管，接口采用标准法兰连接形式，方便现场根据实际工艺需求更换适配的管路附件；筒体侧面设置两个对称的侧方接管，可作为物料进出、测温元件插入、搅拌组件安装的预留接口，接管位置避开筒体主焊缝区域，减少应力集中对筒体强度的影响。底部采用鞍式支腿支撑结构，支腿与下封头采用焊接连接，支腿底板预留地脚螺栓安装孔，可直接固定在车间混凝土基础或钢架平台上，安装时需保证筒体垂直度偏差不超过千分之一，避免内部物料偏流或密封面受力不均。设计过程中优先考虑了设备的拆装维护需求，三段式法兰结构无需整体吊装即可拆开筒节，方便清理筒壁结垢、更换内部衬层或检修内构件，筒体外壁预留了夹套安装空间，后续可根据工艺需求加装焊接夹套或蜂窝夹套，实现反应过程的加热或冷却控温。筒体的壁厚计算充分考虑了腐蚀裕量与焊接系数，针对常见的酸碱类反应介质预留了足够的腐蚀余量，法兰螺栓的排布采用等间距圆周布置，保证密封面受力均匀，螺栓预紧时可采用对角分步拧紧的方式，避免法兰偏斜导致密封失效。顶部封头采用标准椭圆形封头结构，相比平封头受力更均匀，可承受更高的内部压力，封头与上筒节的法兰连接位置做了圆弧过渡处理，减少局部应力集中。支腿的高度设计预留了底部出料口的操作空间，方便安装底阀或接料管路，整体外形尺寸适配常规车间的层高与吊装设备载荷，无需额外改造车间空间即可完成安装就位。
