化工生产用工业加工反应装置系统

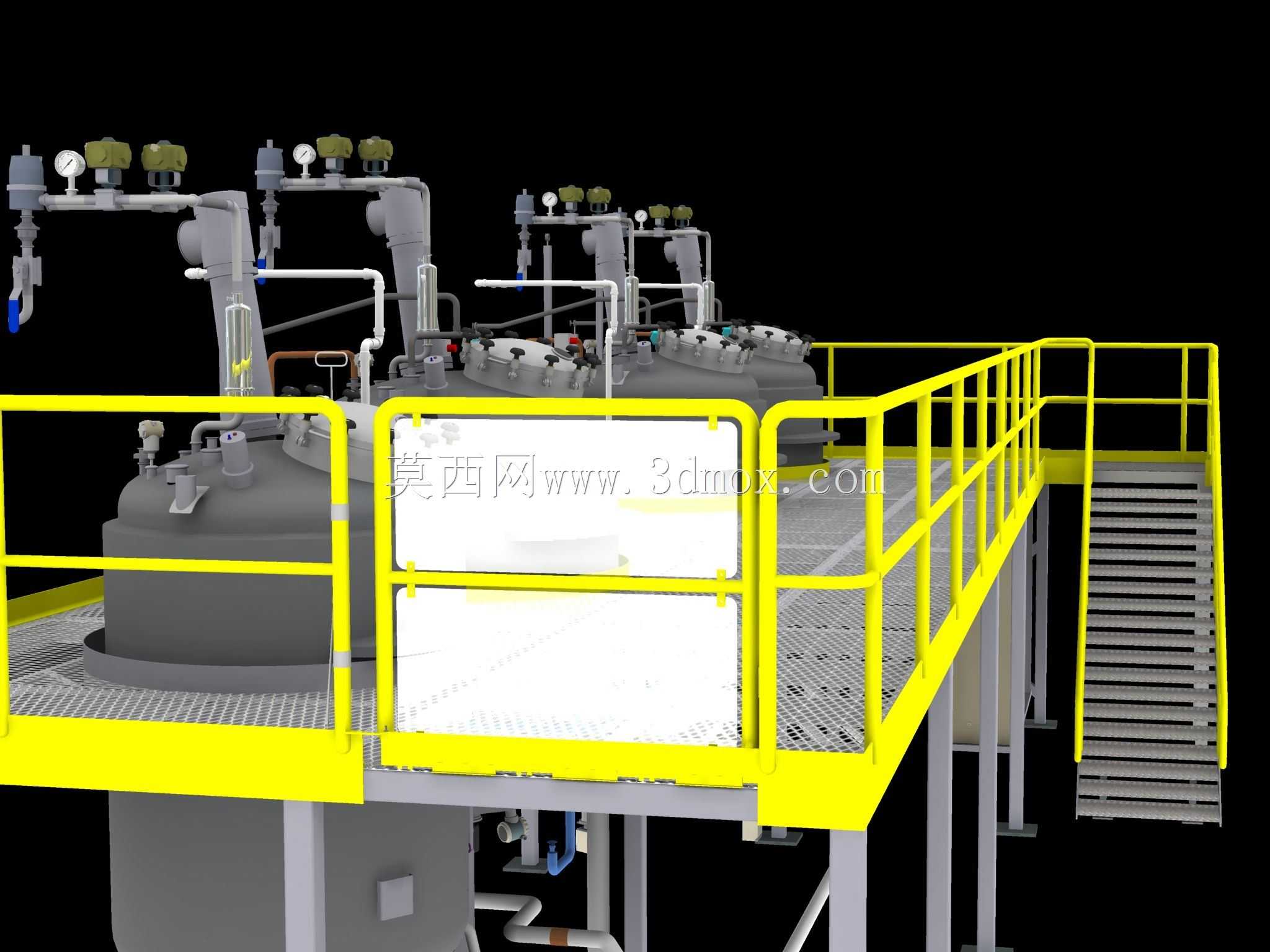

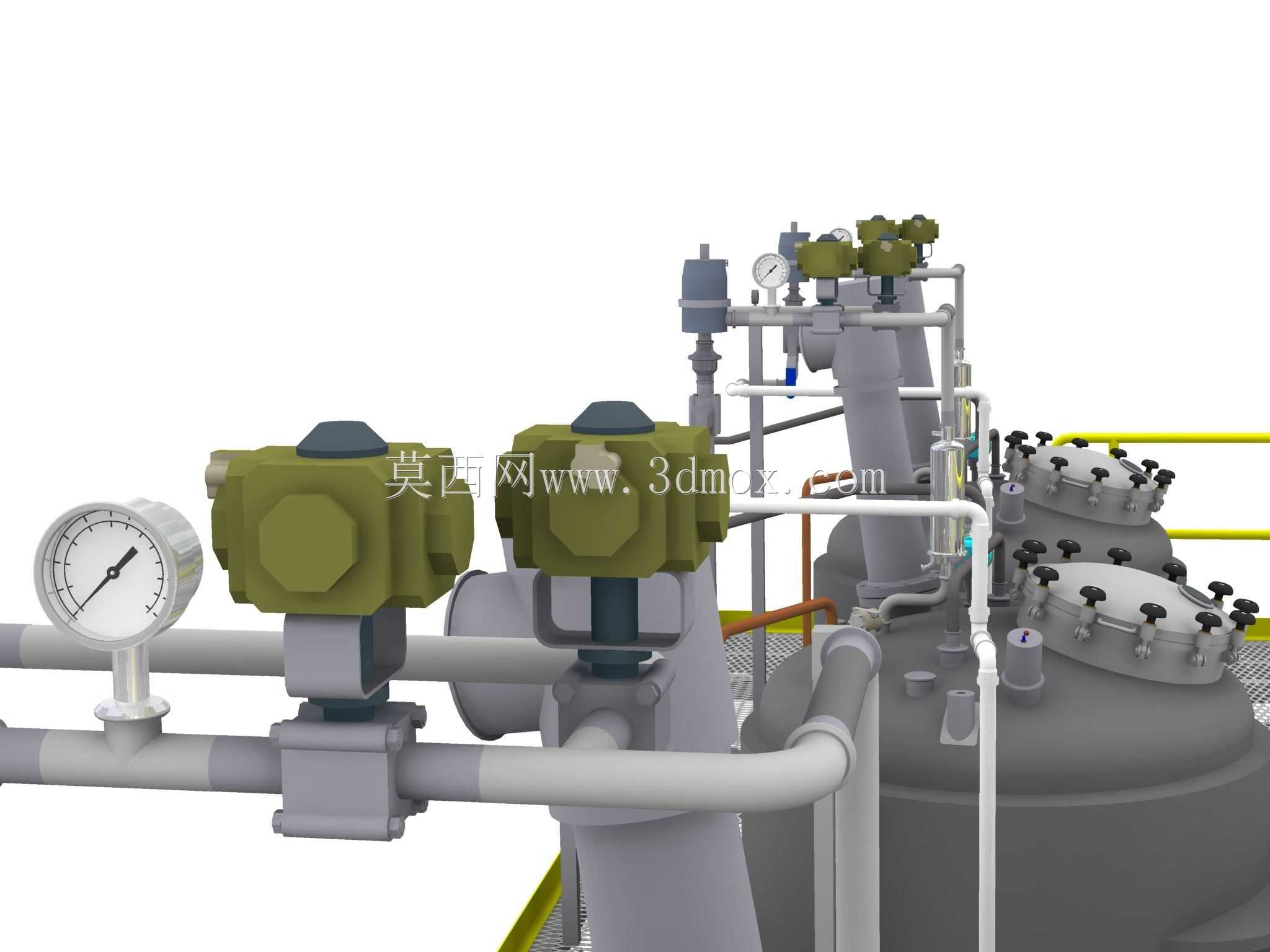

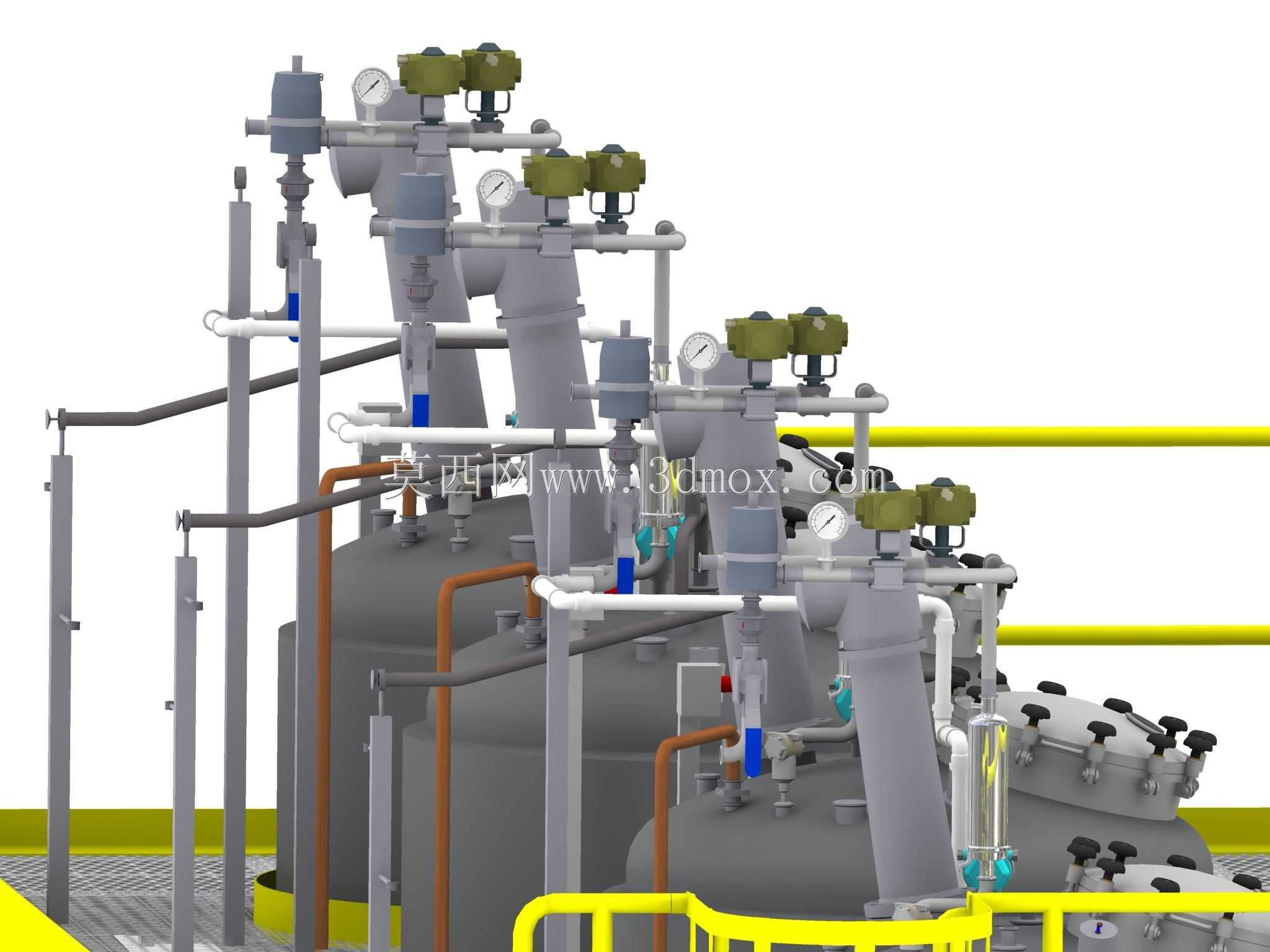

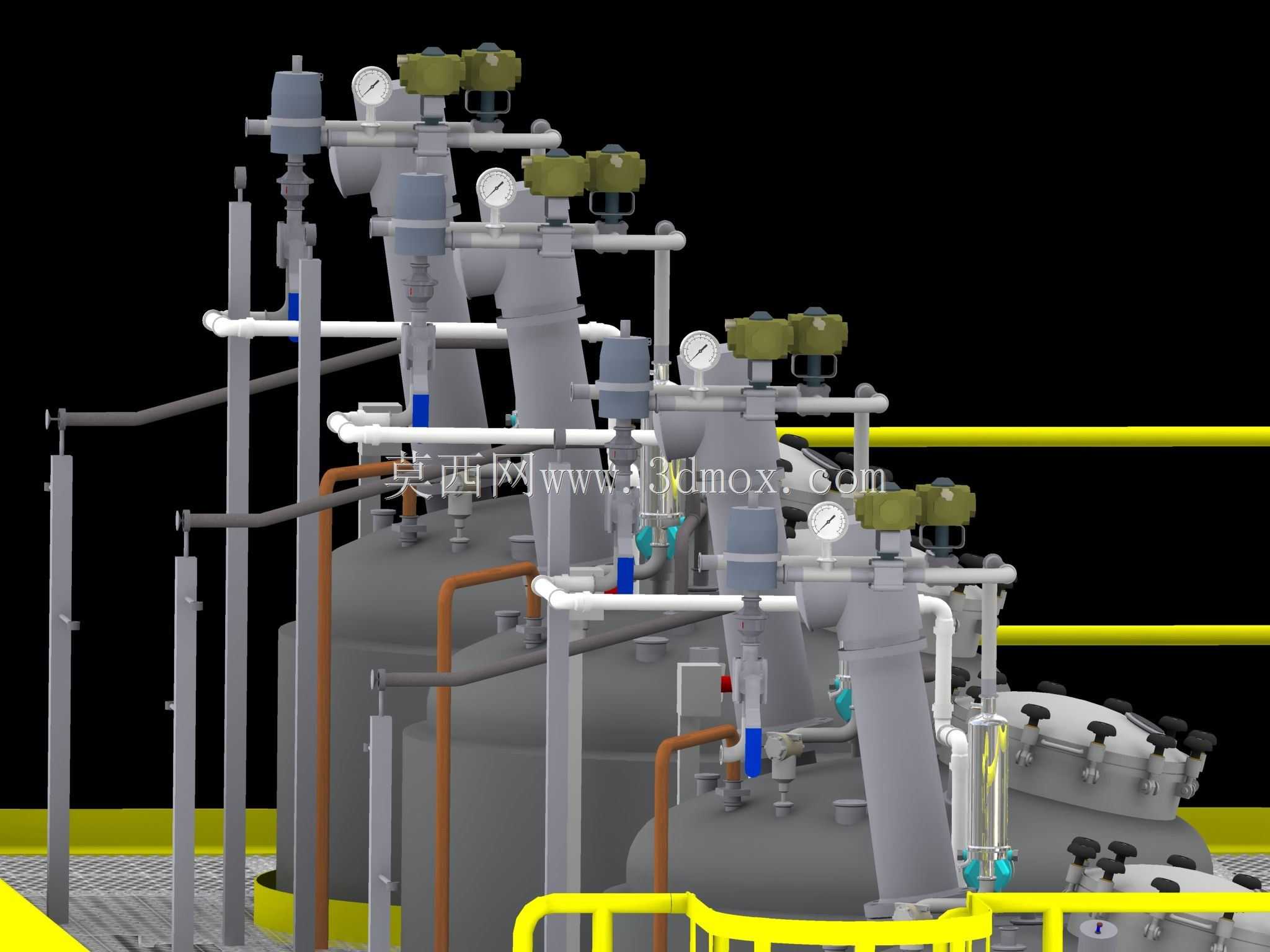

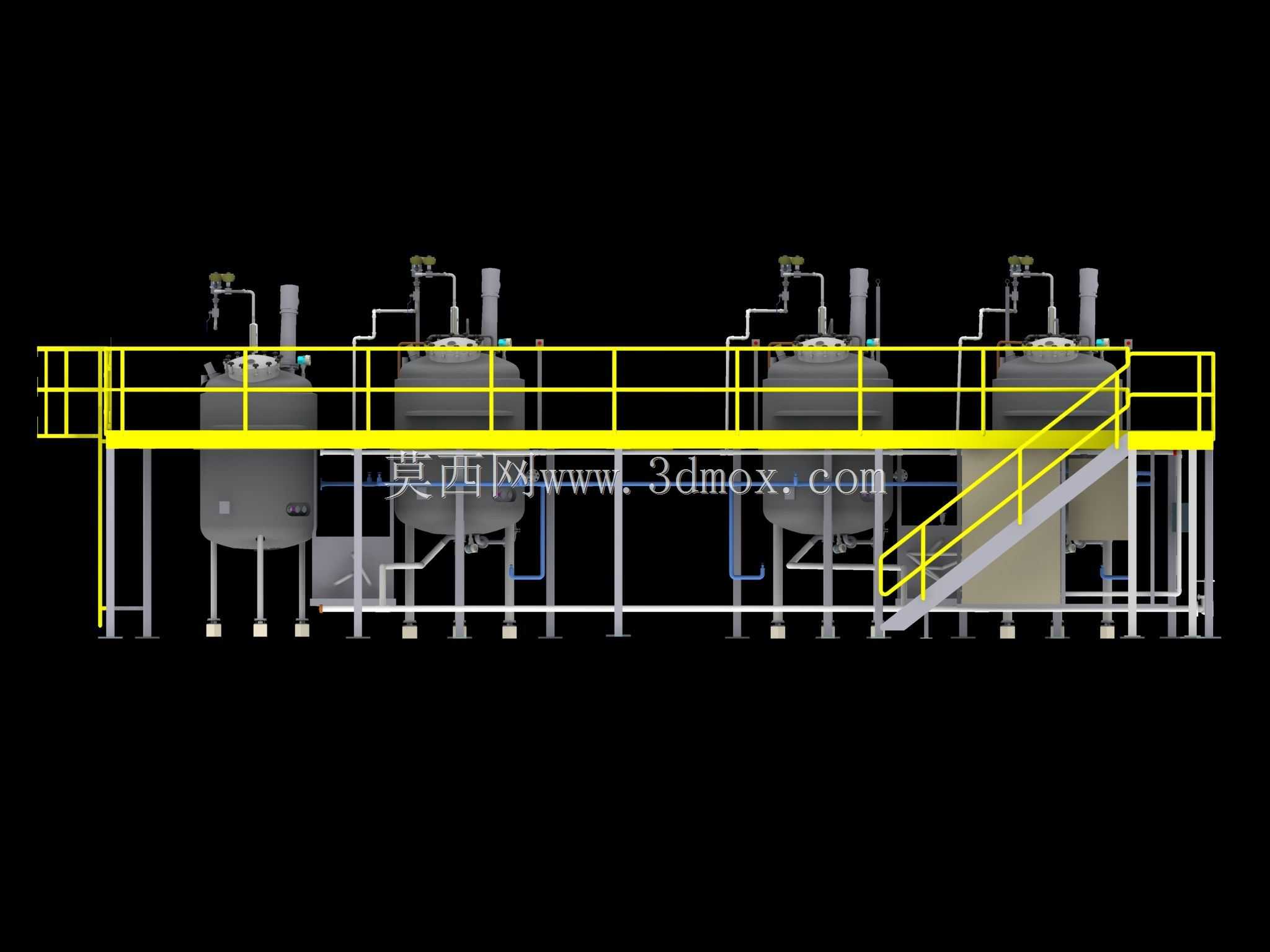

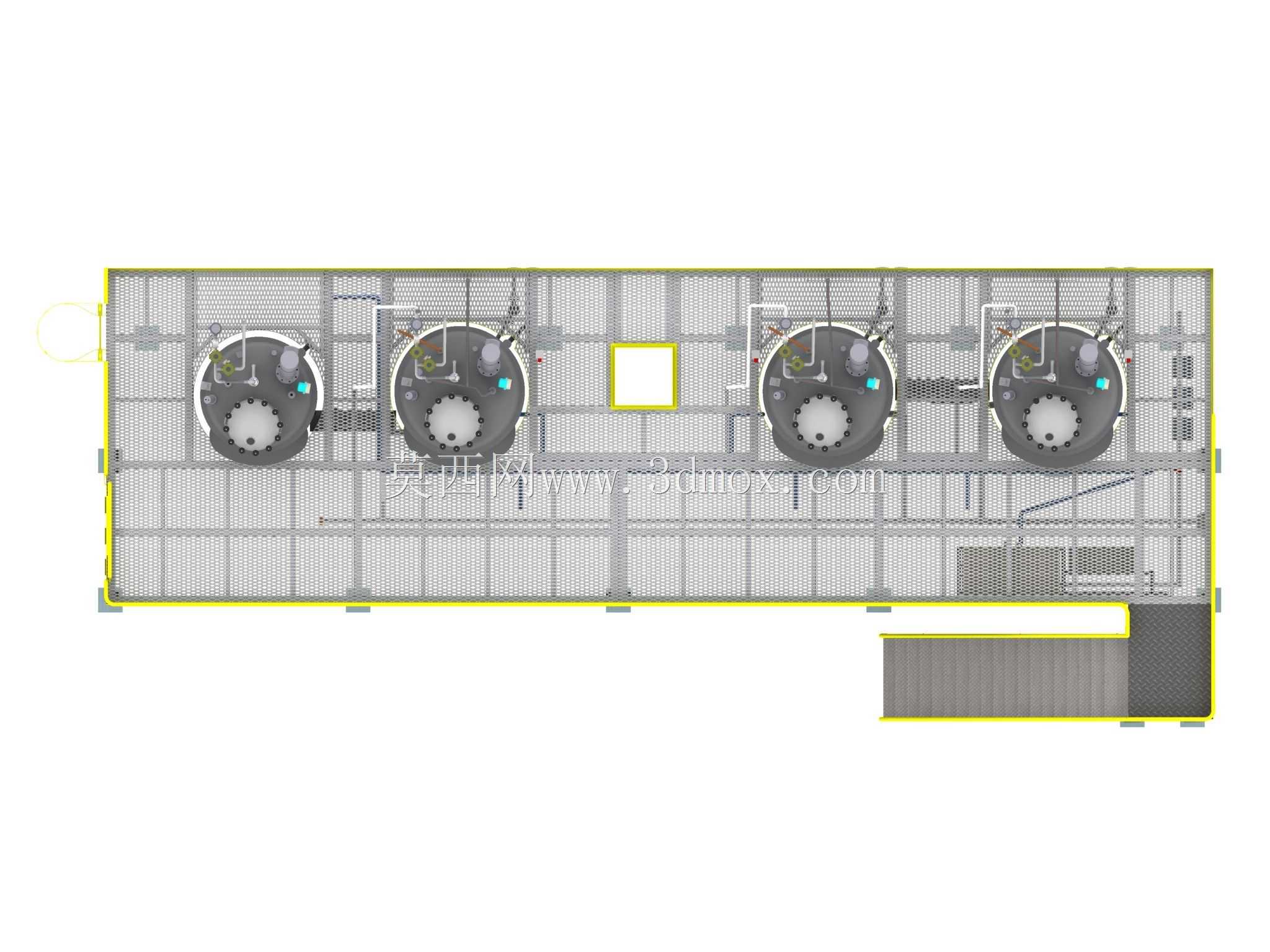

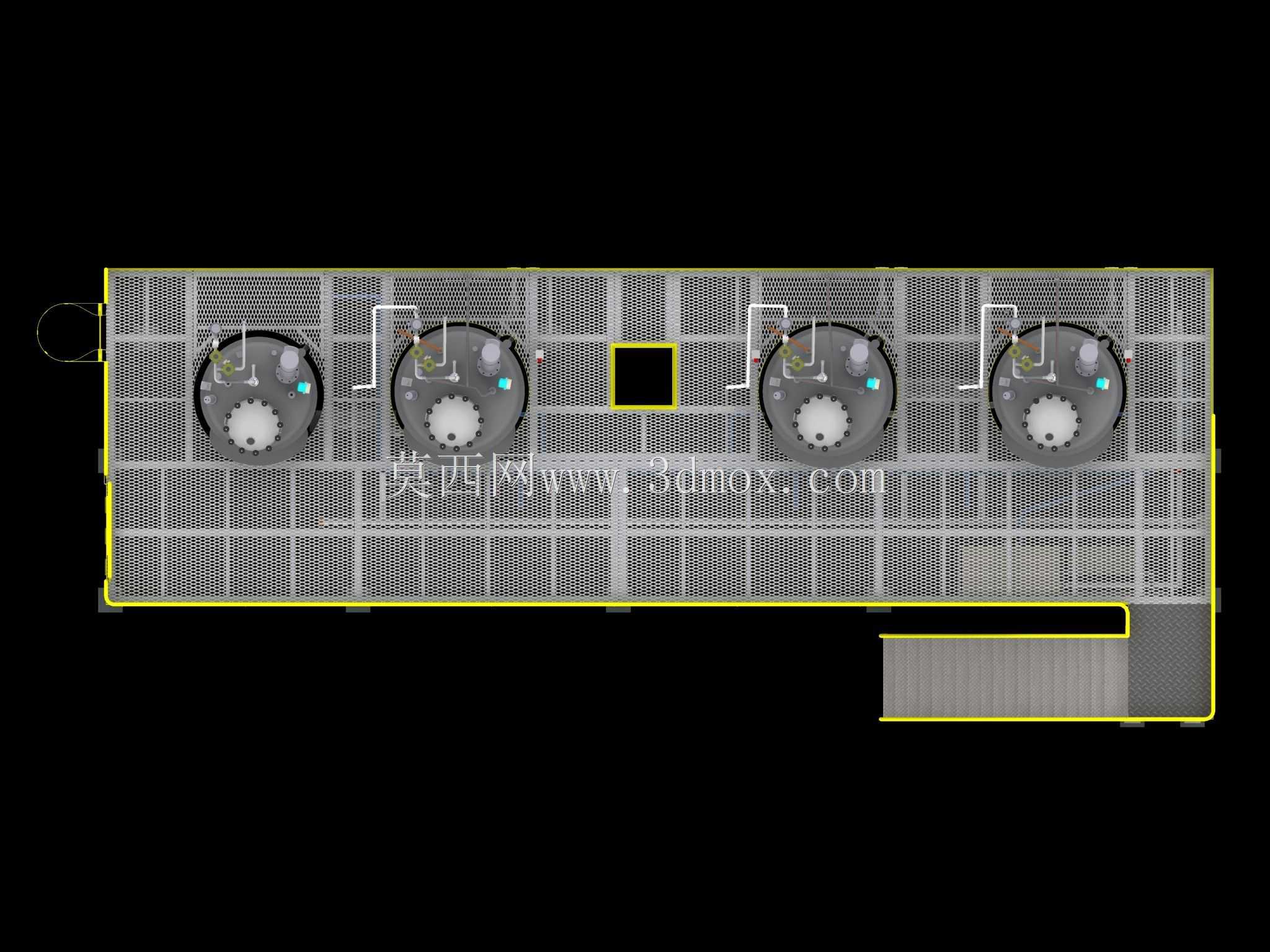

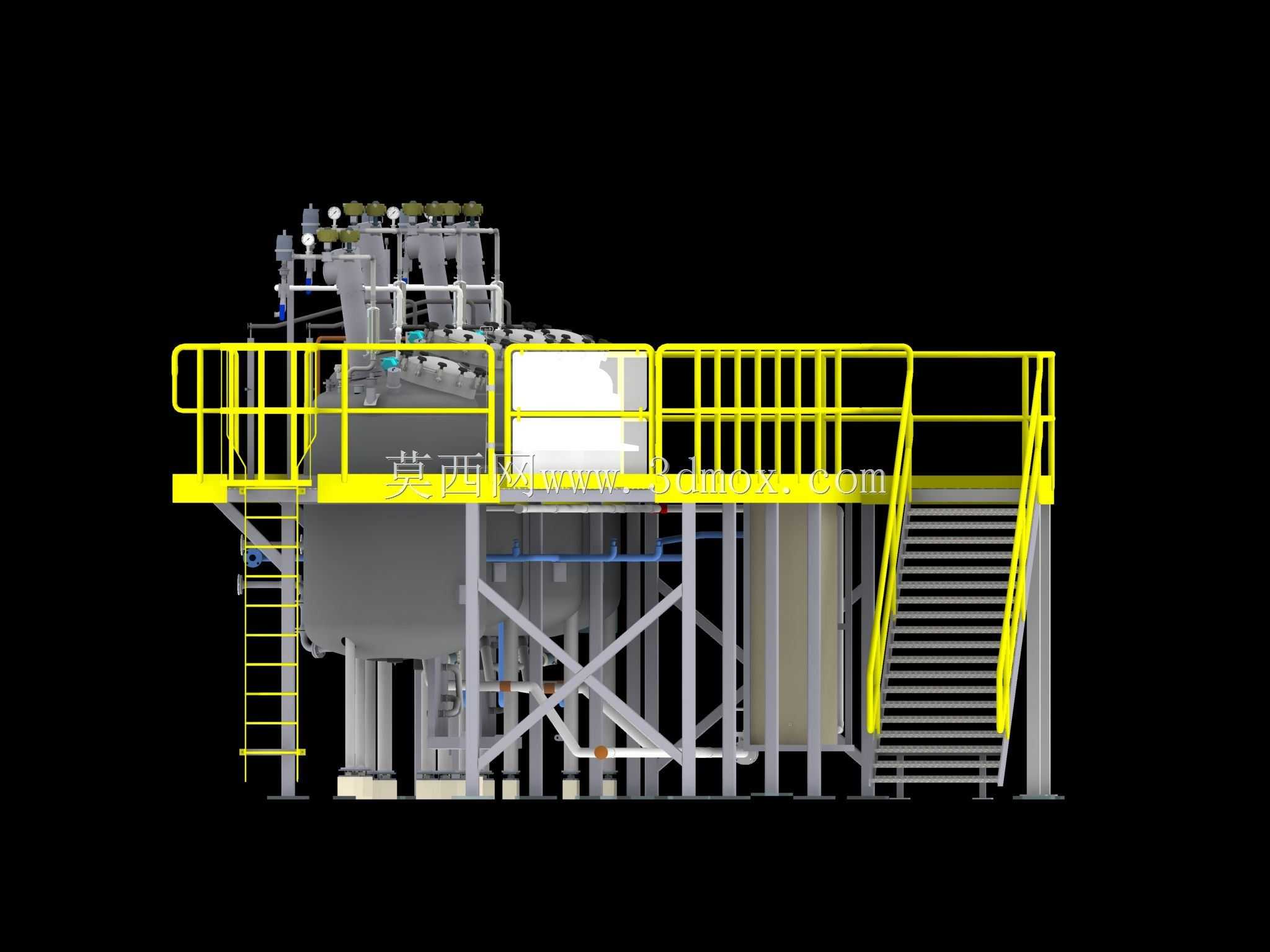

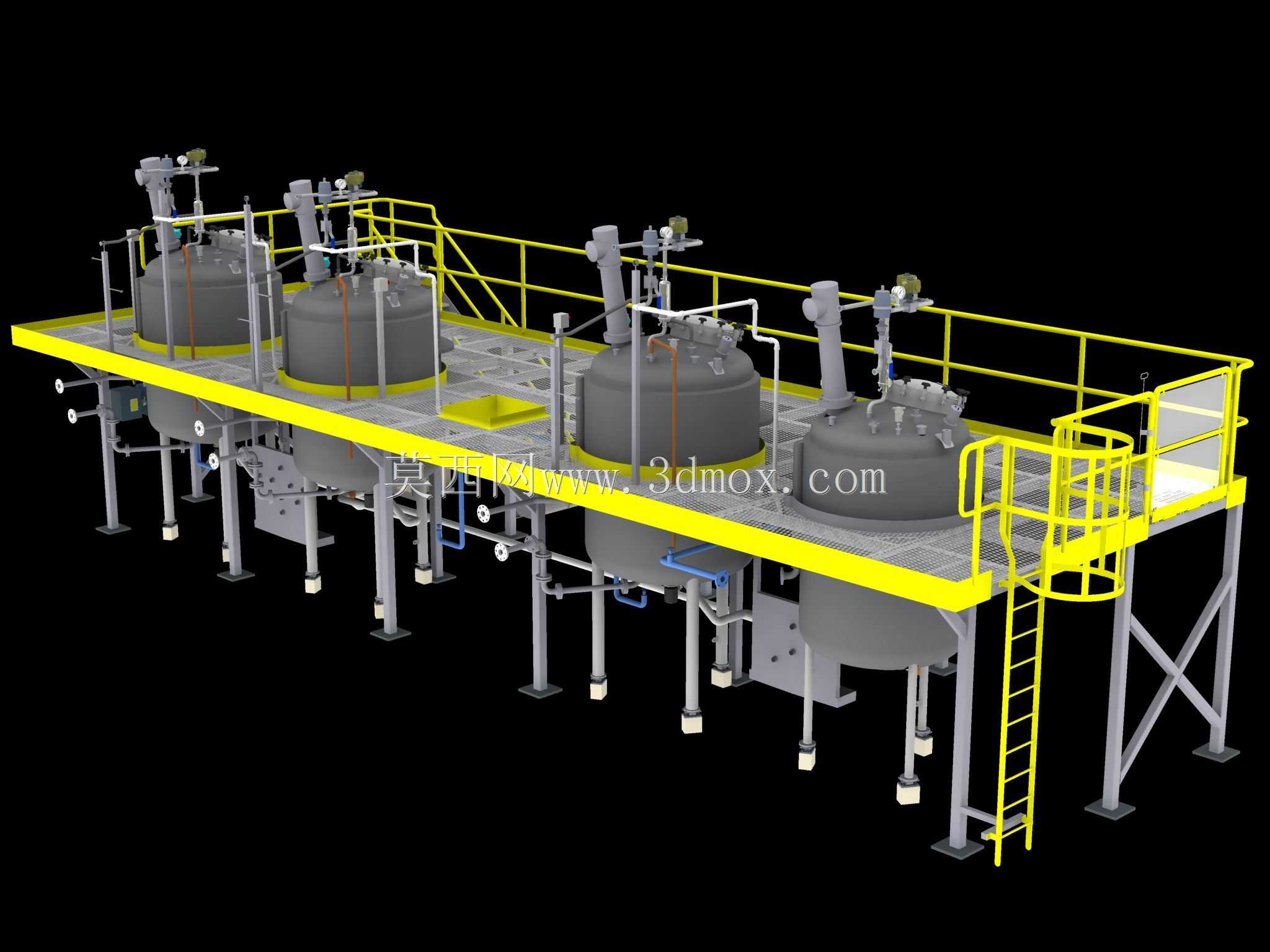

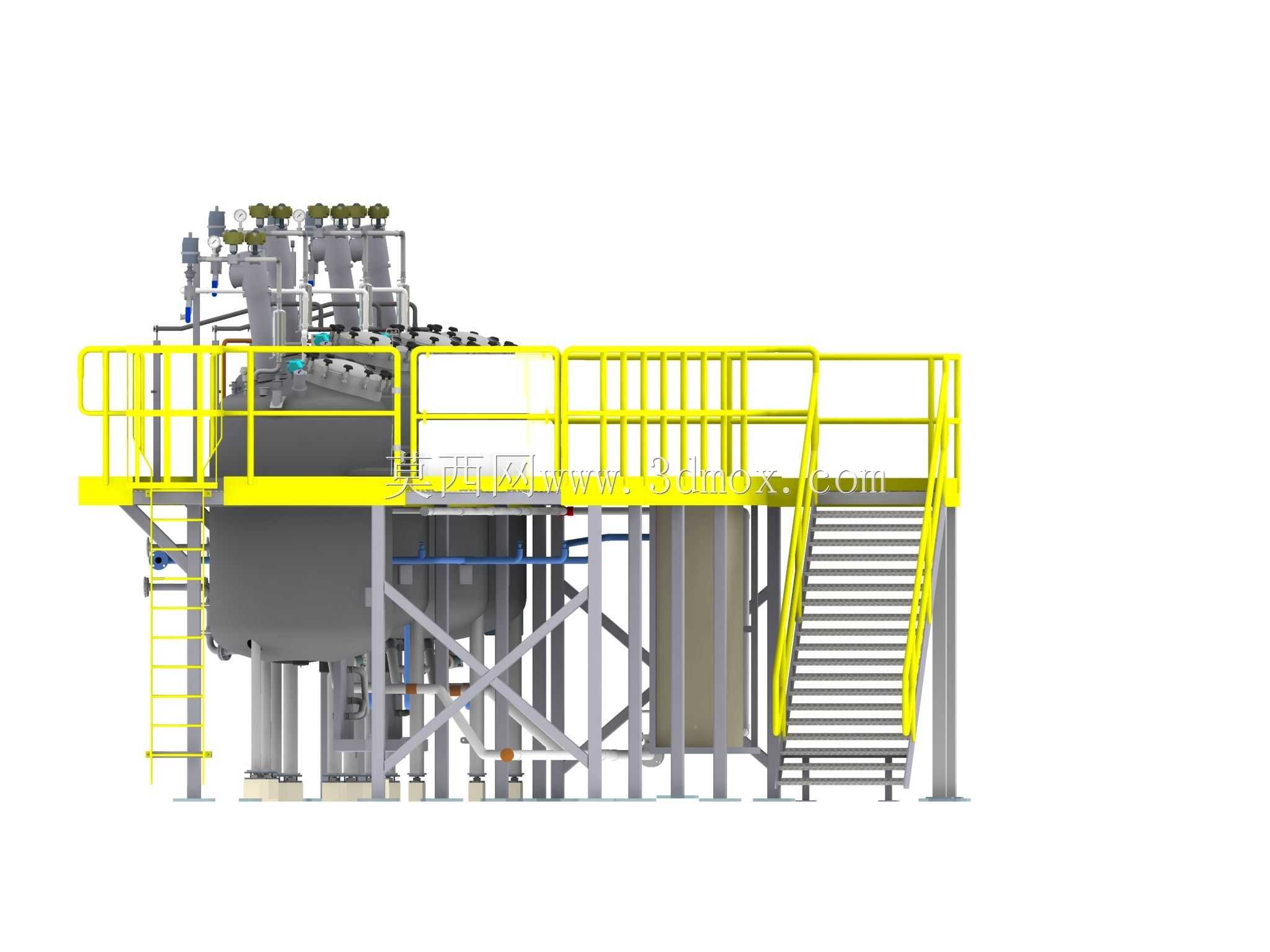

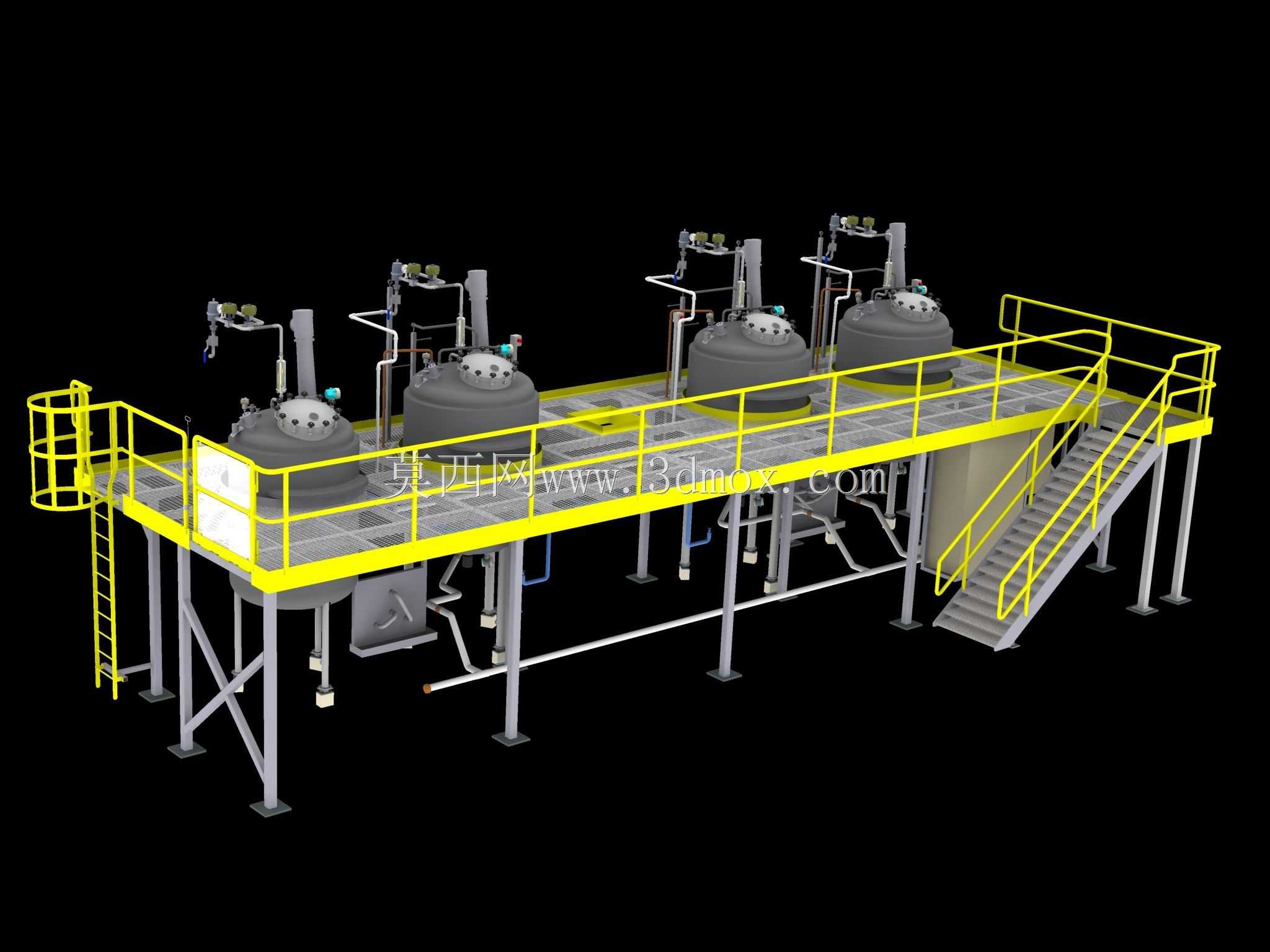

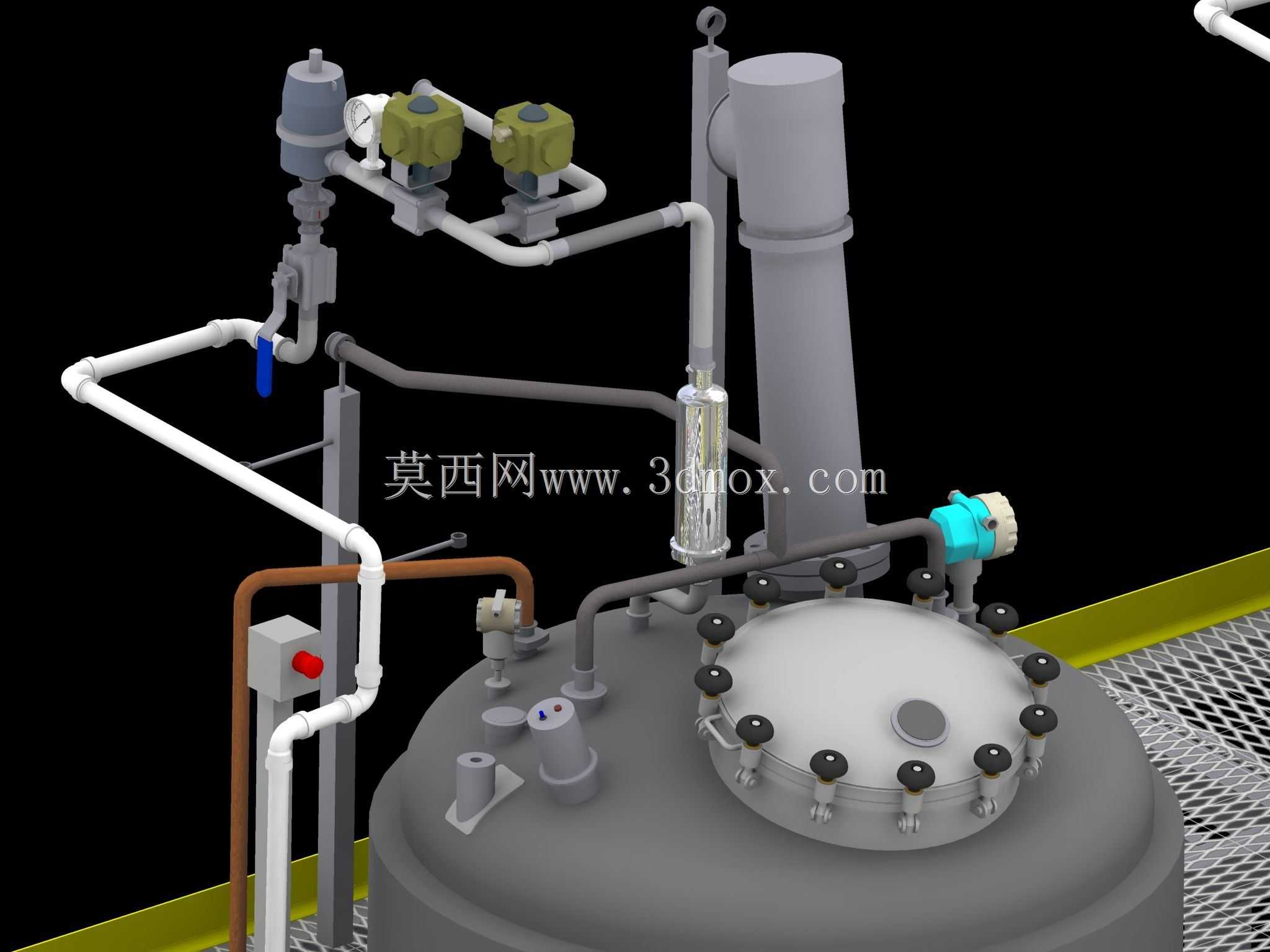

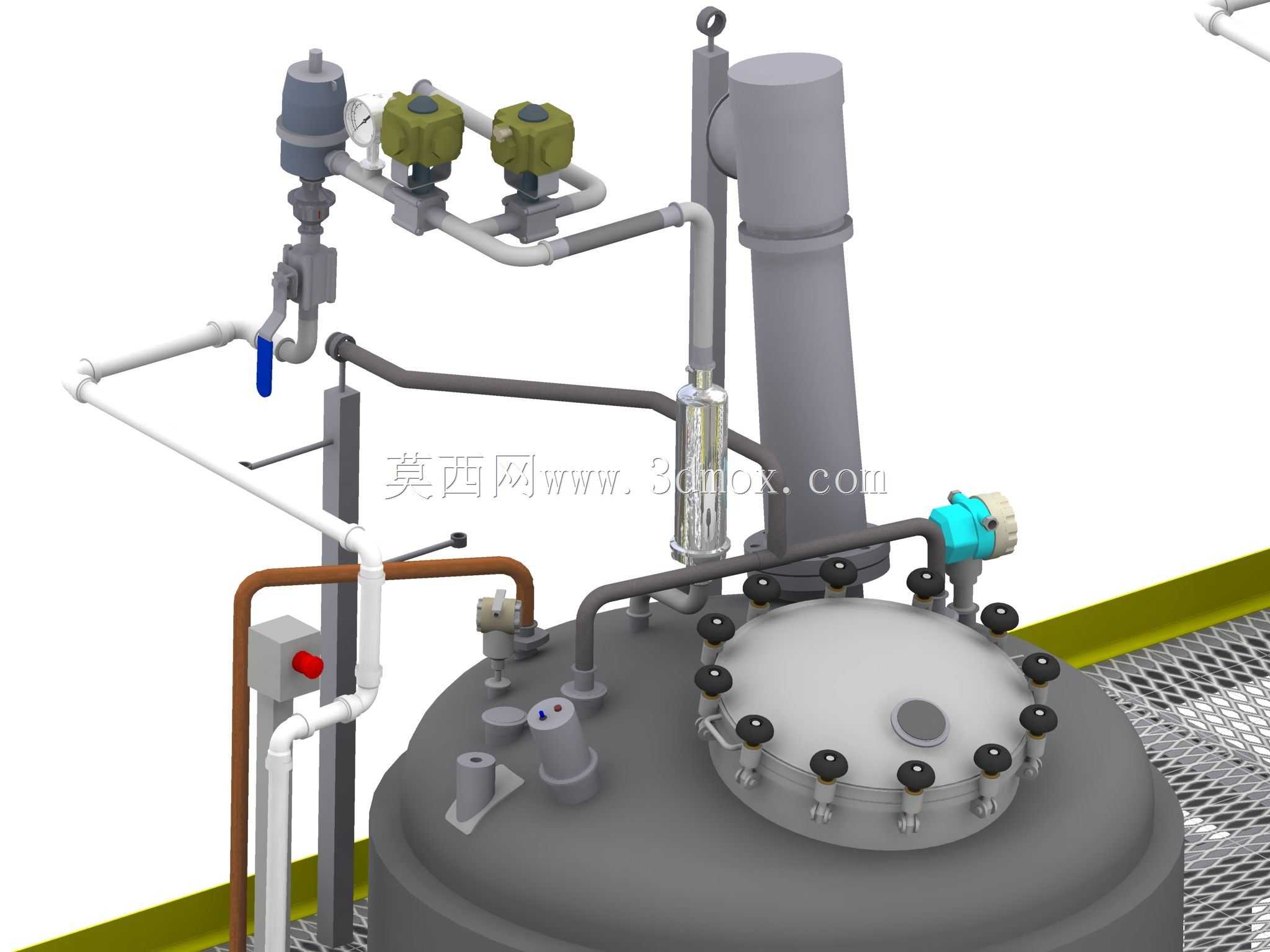

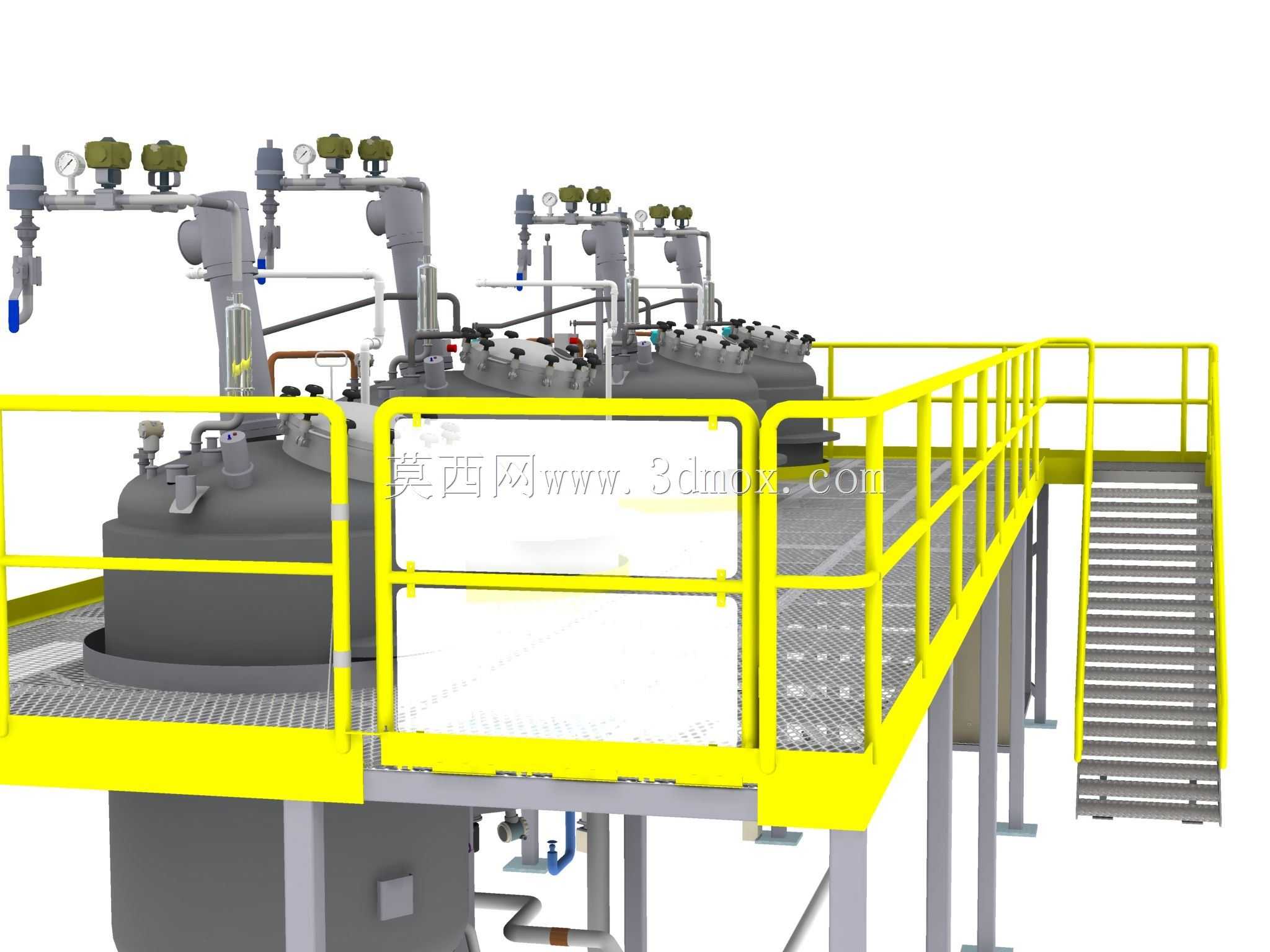

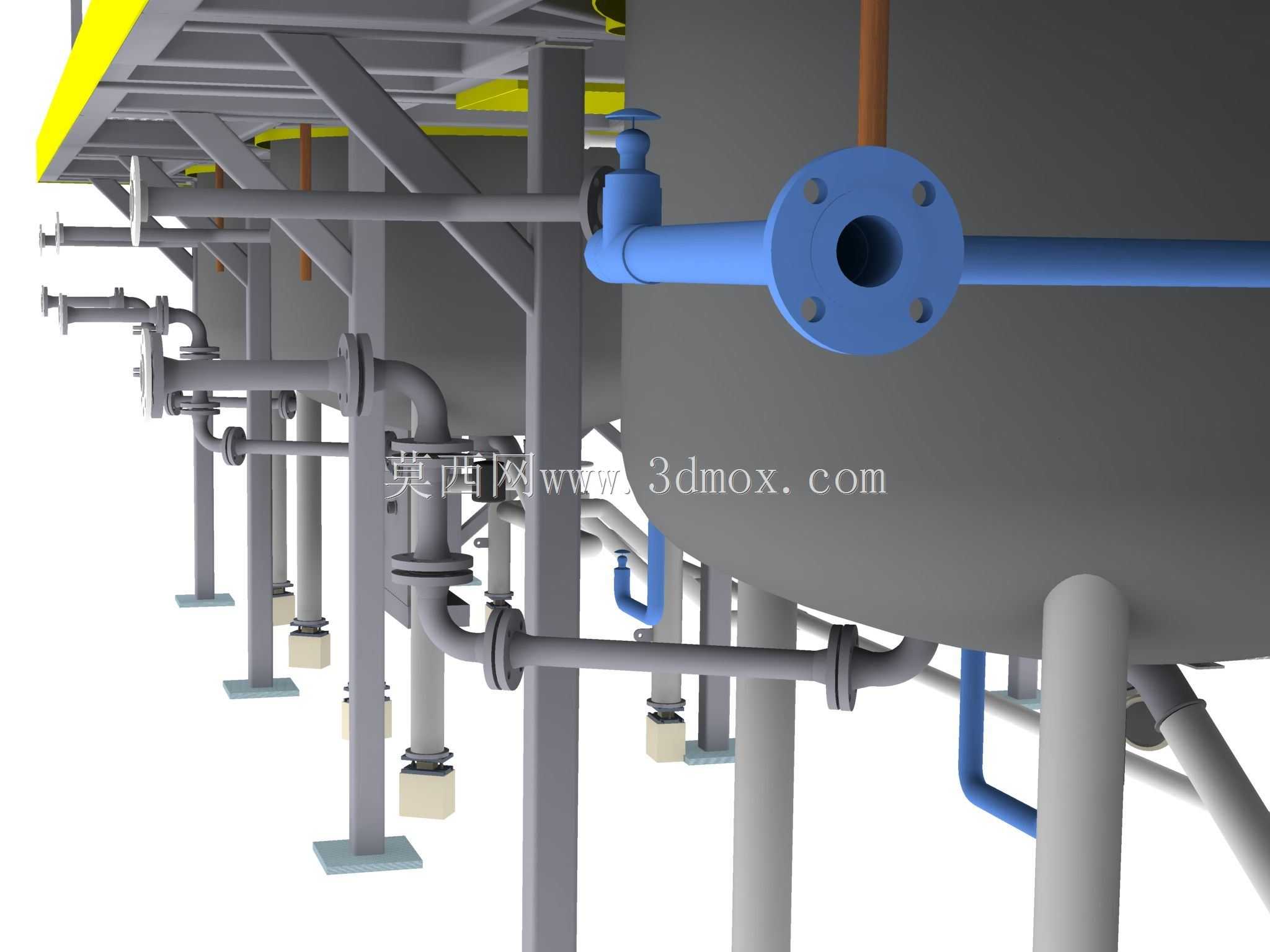

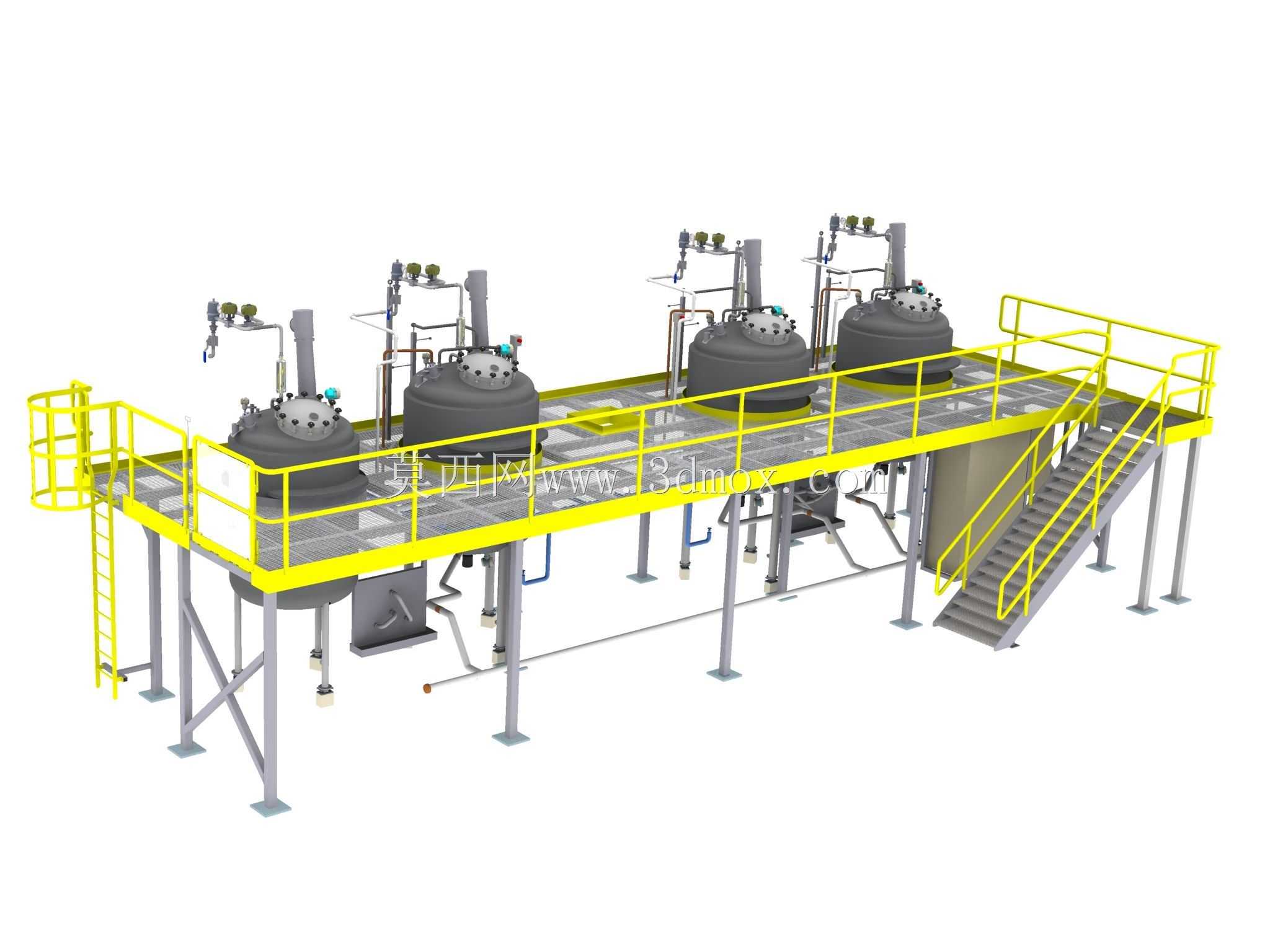

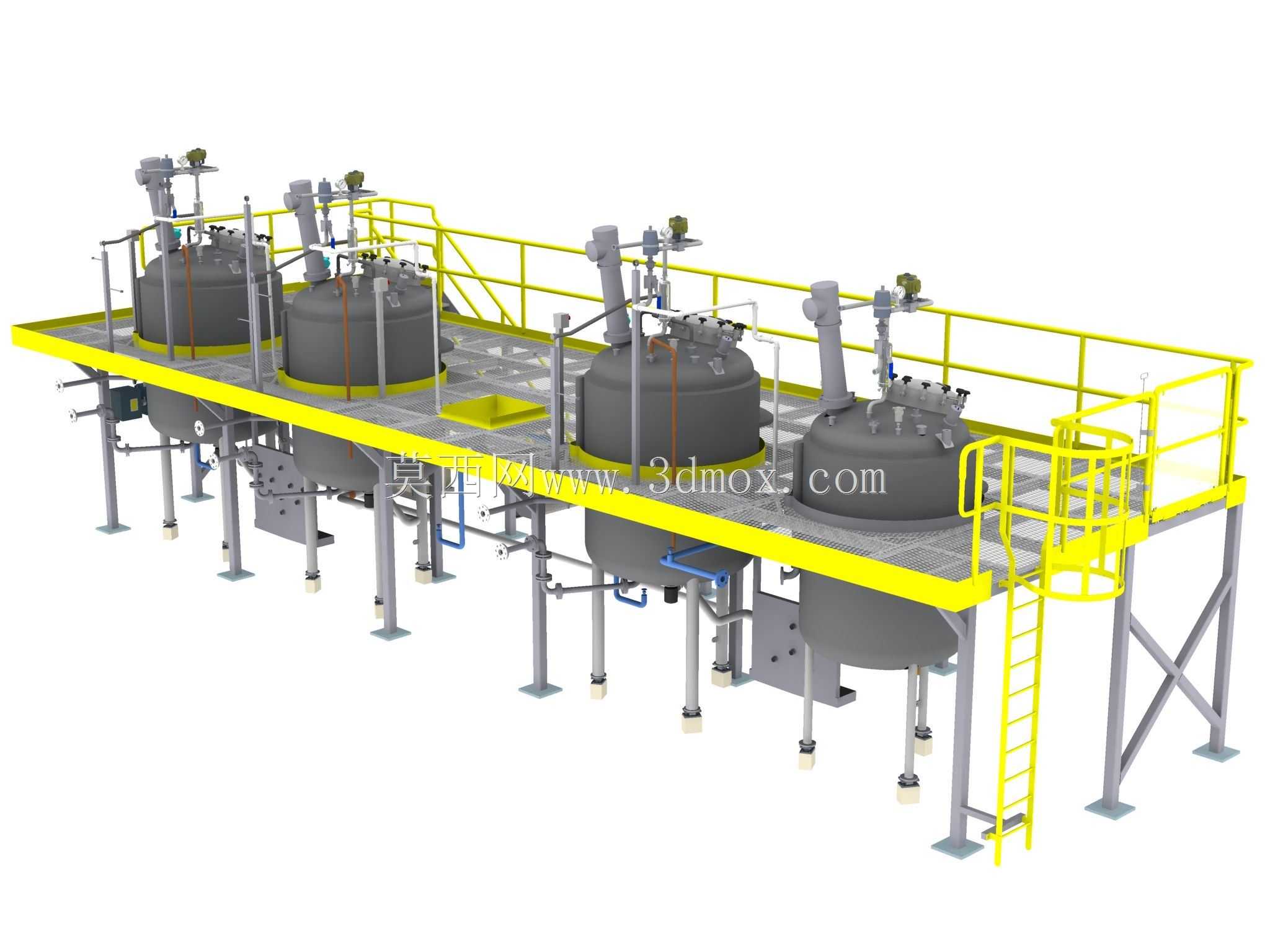

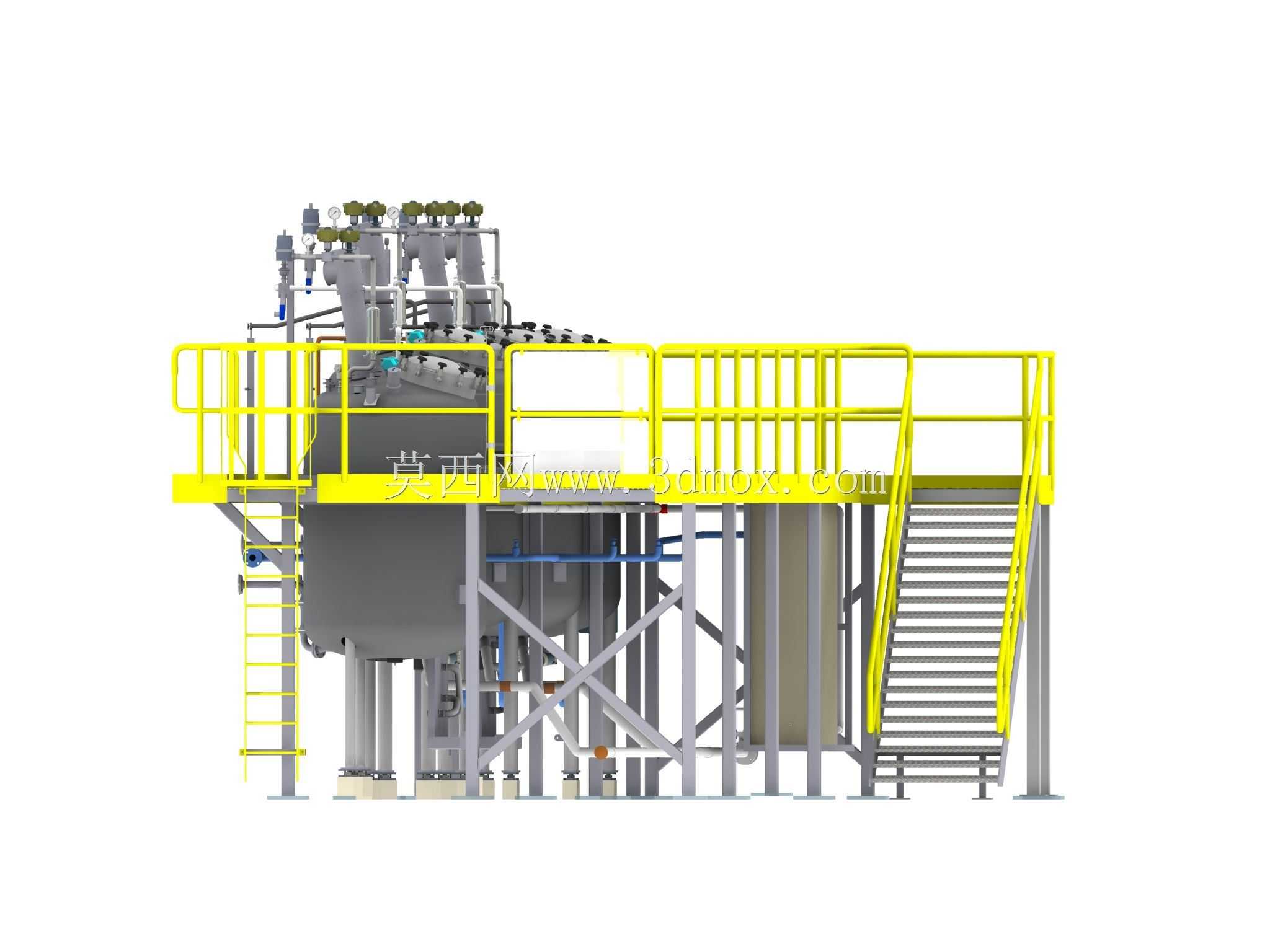

这套装置的三维建模完全贴合化工生产现场的实际布局逻辑，在做结构排布时优先考虑了工艺介质的流向合理性，所有主管道沿反应釜罐体切线方向接入，减少介质输送过程中的阻力损耗，同时避免进料时对罐体内衬层的直接冲刷。现场安装时需要注意，装置外围预留的操作通道净宽不小于0.8米，满足日常巡检、阀门操作的空间需求，罐体顶部的仪表安装位距离操作平台高度控制在1.2-1.5米区间，无需额外登高即可完成日常参数读取与阀门调节作业。管路上配置的压力表取压点设置在直管段位置，避开了弯头、阀门等流场紊乱区域，保证压力检测数据的准确性，取压口与管道内壁齐平，不存在突出的节流结构，避免介质残留造成的检测偏差。管路上的控制阀采用支架式安装结构，执行机构与阀体之间的连接支架做了加强处理，避免长期运行过程中管道振动造成执行机构偏移，阀门手轮的操作方向统一朝向巡检通道侧，操作时无需探身到管道间隙内。整套装置的管道支撑采用分层设计，主管路的承重支架固定在厂区预埋的钢结构基础上，分支小管的辅助支架固定在主管道的抱箍结构上，避免在罐体上额外焊接支撑件造成的罐体应力集中，所有管道连接法兰的密封面都做了凸面结构设计，适配化工场景常用的耐腐密封垫片。建模过程中对所有管线的弯折半径做了统一规范，无缝钢管的冷弯弯折半径不小于管道外径的1.5倍，避免弯折处出现管径缩径、管壁减薄的问题，同时减少介质在弯折处的湍流振动。罐体顶部的人孔结构采用快开式压紧紧固结构，周边均匀布置12组紧固螺栓，开启时无需完全拆下螺栓，松开螺母即可转动人孔盖完成开启，满足定期开罐检修、清罐的作业需求。装置外围的工艺管线按介质类型做了色彩区分建模，蒸汽管线、物料管线、放空管线分别对应不同的外观配色，方便现场作业人员快速识别管线功能，避免误操作。在做安装边界校核时，需要确认罐体底部的出料口距离地面净高度不小于1.2米，满足后续接料、出料管路安装以及出料阀操作的空间需求，罐体侧面的测温元件插入深度达到管道内径的1/3位置，能够准确获取罐内介质的真实温度参数。
