轨道车辆GP200型转向架结构三维设计

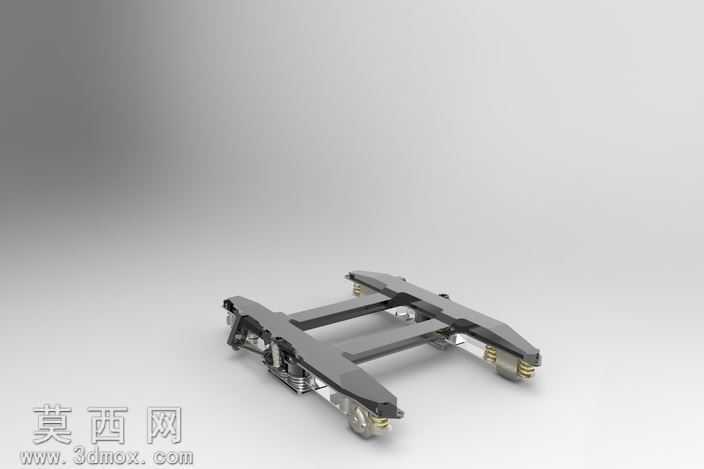

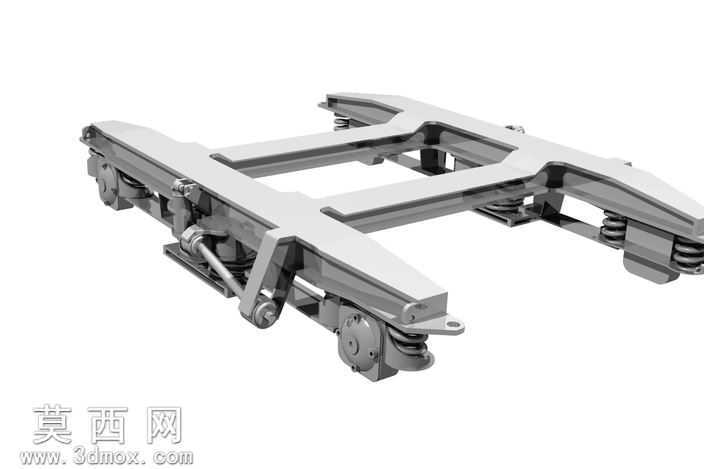

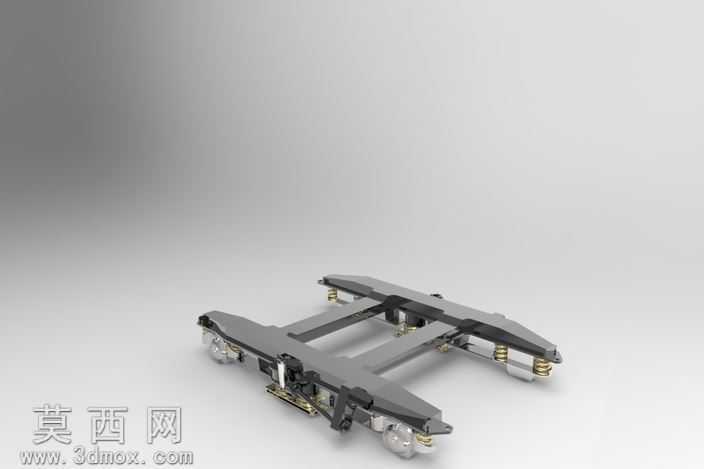

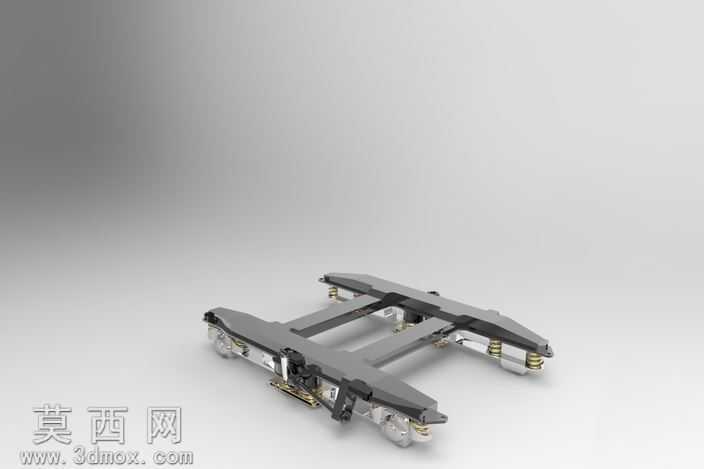

本作品为轨道车辆走行核心部件GP200型转向架的三维参数化建模成果，建模过程严格遵循轨道车辆转向架的实际工程结构比例，在主流三维建模软件中完成全零件的特征化搭建，确保各部件的装配关系、运动间隙完全符合工程设计逻辑。建模阶段首先搭建转向架的整体框架基准，以H型焊接构架作为核心承载基体，依次完成侧梁、横梁的实体特征构建，对构架上的弹簧安装座、轴箱定位座、制动吊座等附属安装结构进行精细化特征处理，保证各安装面的位置精度与结构强度特征还原。随后完成一系悬挂系统的建模，包含轴箱弹簧、轴箱定位装置、轮对轴箱组件的独立零件建模，对弹簧的螺旋参数、轴箱的轴承安装腔、轮对的踏面轮廓都按照轨道车辆走行部的标准参数进行特征绘制，还原一系悬挂的缓冲定位结构逻辑。之后搭建二系悬挂相关结构，包含中央弹簧组件、横向止挡、牵引拉杆等部件，对各铰接位置的转动副结构进行细节还原，保证转向架与车体连接部位的结构完整性。同时完成基础制动装置的配套建模，包含制动吊座、制动杠杆等相关零件的结构搭建，确保转向架功能模块的完整性。材质与渲染阶段，针对构架的金属焊接结构赋予哑光合金钢材质，对弹簧组件赋予弹簧钢材质并做表面氧化处理质感，对轮对踏面赋予轧制钢材的耐磨质感，对轴箱等铸造部件赋予铸铁哑光材质，通过渲染环境的光影调整，清晰呈现转向架各部件的层级关系与结构细节，直观展示H型构架的承载布局、一系与二系悬挂的排布逻辑、轮对与轴箱的定位关系。整个建模过程采用自顶向下的设计思路，先确定整体轴距、构架中心距等核心参数，再逐层拆分零件进行细节设计，所有装配约束都按照实际工程的连接方式设置，既保证了整体外观的还原度，也清晰呈现了转向架作为轨道车辆走行核心的承载、导向、缓冲、制动的功能结构逻辑，可用于轨道车辆部件结构展示、原理教学等场景。
