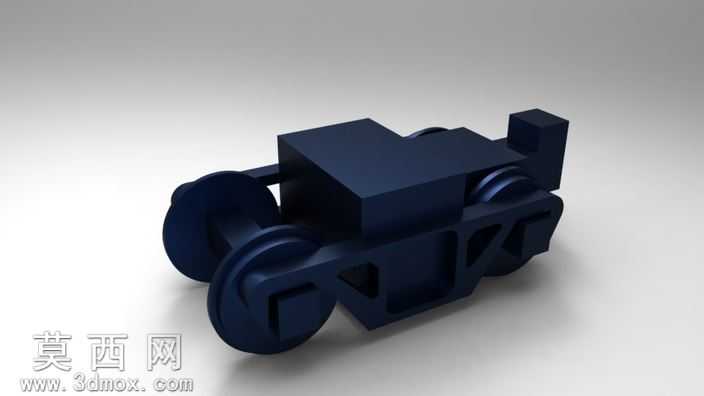

铁路车辆走行部车轮组三维结构设计

本作品为轨道车辆走行部核心承载部件车轮组的三维参数化建模成果，建模过程严格遵循铁路车辆轮组的实际结构尺寸与装配逻辑，完整还原了轮组从轮对、侧架到承载鞍的全结构细节。建模阶段首先依据铁路轮对的标准廓形完成车轮与车轴的实体构建，精准还原车轮踏面的锥度设计、轮缘的圆弧过渡结构，保证轮对与轨道接触的几何特征完全符合实际运行需求，车轴与车轮的过盈配合部位做了精确的尺寸约束，还原装配时的过盈量设计细节。侧架部分采用实体拉伸结合切除特征完成桁架式结构建模，对侧架上的导框、弹簧承台、制动安装座等功能结构逐一做了特征细化，保证各安装位的位置度、尺寸精度与实际部件一致，侧架上的减重镂空结构也按照真实铸件的工艺特征做了圆角过渡处理，避免建模过程中出现尖锐棱角不符合实际生产工艺的问题。承载结构部分完成了轴箱与侧架导框的配合结构建模，还原了轴箱定位的卡槽结构，保证轮对与侧架之间的装配约束符合实际转向架的定位逻辑。材质与渲染阶段，整体部件采用铸钢材质的哑光金属质感，调整材质的粗糙度、金属度参数还原铸钢件表面的细微颗粒质感，渲染时采用侧上方45度柔光打光，搭配浅灰色渐变背景突出部件的结构轮廓，对车轮踏面、侧架棱边等位置做了细微的高光处理，强化结构的立体感与金属质感。设计过程中充分考虑轮组的承载功能需求，所有受力部位的结构厚度、过渡圆角都按照实际承载要求做了参数化设置，各部件之间的装配间隙、配合关系都经过干涉检查验证，保证模型可直接用于后续的装配仿真、运动模拟以及结构力学分析，完整呈现了铁路轮组从结构设计到三维可视化呈现的全流程建模成果。
