机床用模具铣削加工工装夹具结构

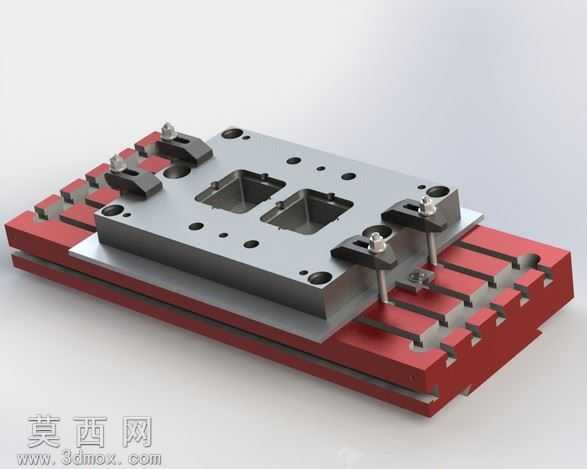

本作品为适配常规铣床工作台的模具铣削加工装夹工装三维模型，整体建模过程严格遵循机械加工工装的实际设计逻辑，以SolidWorks为核心建模工具完成全参数化结构搭建，所有特征均保留可编辑参数，方便后续根据不同加工工件的尺寸、装夹需求做快速调整适配。模型整体采用分层式结构设计，最底层为适配机床T型槽的红色基座，基座表面加工有等距排布的标准T型滑槽，可与机床工作台的原有槽位精准匹配，实现工装整体在机床上的快速定位与固定，基座的材质设定为高牌号铸铁，渲染时还原了铸铁件经喷砂处理后的哑光深红质感，表面做了细微的粗糙纹理处理，还原真实工装基座的表面质感。基座上方设置有过渡承托板，承托板表面加工有阵列排布的定位销孔与螺栓过孔，既可以保证待加工模具工件的定位精度，也能通过螺栓实现与下方基座的刚性连接，承托板材质设定为45号钢经调质处理，渲染时呈现出钢材经磨削加工后的银灰色哑光金属质感，边缘做了合理的倒角处理，避免实际使用中出现锐边划伤的问题。承托板上方为待铣削加工的模具工件，工件上预设了两个方形型腔结构，对应实际铣削加工的成型部位，型腔边缘做了工艺倒角，还原铣削加工后的真实工件形态。工件两侧对称布置了四组压板式夹紧组件，每组组件包含弓形压板、锁紧螺栓、可调支撑柱三个核心部分，建模时精准还原了压板的弧形压紧面、螺栓的外螺纹细节、支撑柱的高度调节结构，夹紧组件的材质设定为合金结构钢，表面做了发黑处理，渲染时呈现出深灰近黑的金属质感，螺栓头部的六角特征、螺纹的牙型细节都做了精细化建模，保证结构展示的真实性。整体渲染采用工作室柔光布光方案，主光源从模型左上方45度角入射，搭配右侧补光与底部环境光，避免结构死角出现过暗的阴影，清晰展现各层结构的装配关系、零件的轮廓细节与材质质感，所有零件之间的装配间隙都按照实际机械装配公差设定，既保证装配关系的合理性，也不会出现零件干涉的建模错误。设计过程中充分考虑了工装的通用性，T型槽基座可适配不同尺寸的承托板与夹紧组件，能够满足不同规格模具工件的铣削装夹需求，压板的位置可沿T型槽自由调整，支撑柱高度可根据工件厚度做无级调节，大幅提升了工装的适用范围，整体结构完全符合机床铣削加工的实际工艺要求，可直接用于工装结构方案展示、加工工艺教学、装夹原理演示等场景。
