立式气动挑选放置工装机构设计

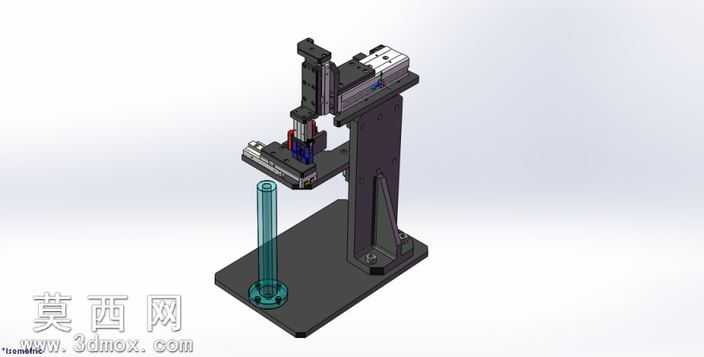

本模型为立式气动挑选放置工装机构，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计装配规范，所有零件均按实际加工工艺设定特征参数，无冗余建模特征，各运动部件间保留合理的装配间隙，可直接用于工程出图与运动仿真验证。模型整体采用立式悬臂机架结构，底部为加厚方形安装底板，通过地脚安装孔实现整机在工作台面的固定，竖直立柱与底板间增设三角形加强筋结构，有效提升机架整体抗扭刚度，避免机构高速运行时产生晃动偏移。执行端采用双轴气动驱动逻辑，竖直方向配置直线导轨搭配滑台气缸实现拾取头的升降动作，水平方向配置小型滑台气缸实现拾取工位与放置工位的横向位移，拾取端集成弹性夹指结构，可适配柱状类小型工件的柔性夹持，避免刚性夹持对工件表面造成压伤。渲染阶段采用机械工业常用的材质表现方案，底板、立柱等结构件赋予哑光铸铁材质，表面做细微磨砂纹理处理还原金属铸件质感，气缸、导轨等标准件赋予阳极氧化银灰色铝合金材质，夹指、紧固件等部件赋予发黑处理碳钢材质，透明管件采用高透亚克力材质并添加轻微折射效果，整体渲染光影柔和，清晰区分各功能部件的材质差异与结构边界。设计过程中优先考虑机构的工位适配性，将拾取工位与放置工位沿水平滑台行程方向同轴布置，缩短空行程距离提升作业效率，气动管路沿立柱内侧做隐藏式排布设计，避免管路外露与运动部件产生干涉，同时预留了传感器安装位，可后续加装光电传感器实现工件有无检测、到位检测，适配自动化生产线的联机控制需求。整体结构紧凑，占用安装空间小，气动驱动方式动作响应快、维护成本低，可直接集成到小型零件分拣、装配产线中完成工件的挑选转移作业，各标准件均采用市面通用规格，方便后期备件更换与维护。
