桌面级简易三轴数控加工实验装置

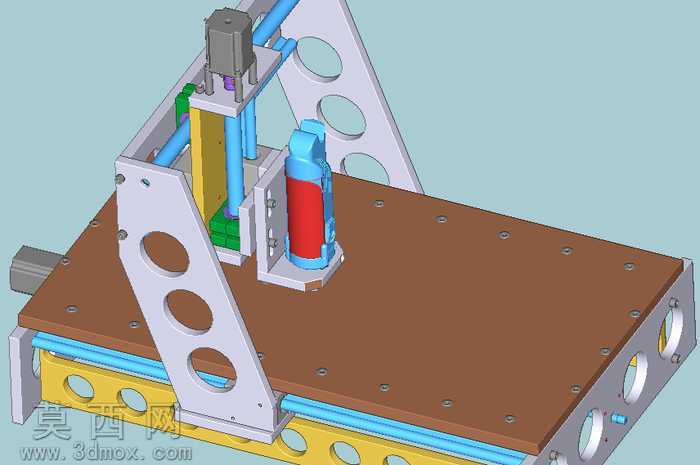

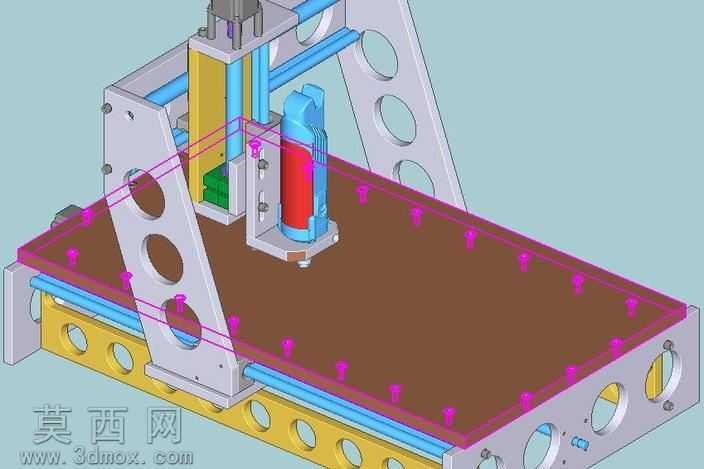

本作品为桌面级简易三轴数控加工实验装置的三维建模成果，建模过程中严格遵循机械设计的装配逻辑，对每一处零件的配合公差、安装定位关系都做了精准还原。首先从整体机架部分开始构建，底部采用带减重孔的型材框架作为承载基础，工作台面选用棕色绝缘板材材质，通过阵列排布的沉头螺丝与下方框架实现刚性连接，保证台面的平面度与安装稳定性。两侧的立式支撑臂采用三角形镂空设计，在保证结构刚性的前提下大幅降低整体重量，支撑臂上的圆形减重孔经过等距排布，兼顾力学性能与外观协调性。传动部分还原了蓝色线性导轨的安装结构，X轴导轨布置于工作台下方，Z轴导轨集成在立式滑台模组上，滑台的滑动座与导轨的配合面做了贴合处理，还原了线性传动的运动逻辑。执行端部分，顶部安装的驱动电机通过连接座与Z轴滑台固定，电机输出端的传动结构做了简化还原，主轴旁的红蓝配色加工头组件，清晰区分了主轴夹座与工件定位套的结构，各零件之间的装配间隙按照实际机械装配要求预留。材质渲染阶段，对金属支撑件赋予了磨砂银白金属材质，还原铝合金阳极氧化的质感，工作台面赋予哑光棕色电木材质，导轨部分赋予亮面蓝色阳极氧化材质，驱动电机赋予深灰工程塑料与金属结合的材质，不同材质的光影反射参数经过反复调试，让整体渲染效果贴近真实实物的视觉表现。设计思路上以简易实用为核心，摒弃冗余的复杂结构，保留数控加工装置最核心的三轴运动框架，既可以作为数控原理教学的演示模型，也可以作为小型桌面加工设备的原型验证结构，所有零件的建模都采用参数化绘制方式，关键安装尺寸、孔位间距都可根据实际需求快速调整，方便后续的迭代优化，整体结构装配无干涉，运动行程的预留空间符合小型加工设备的设计规范，各连接部位的紧固件位置都做了准确还原，能够直观展现简易数控装置的机械组成与运动原理。
