联邦调查局金属徽章立体造型设计

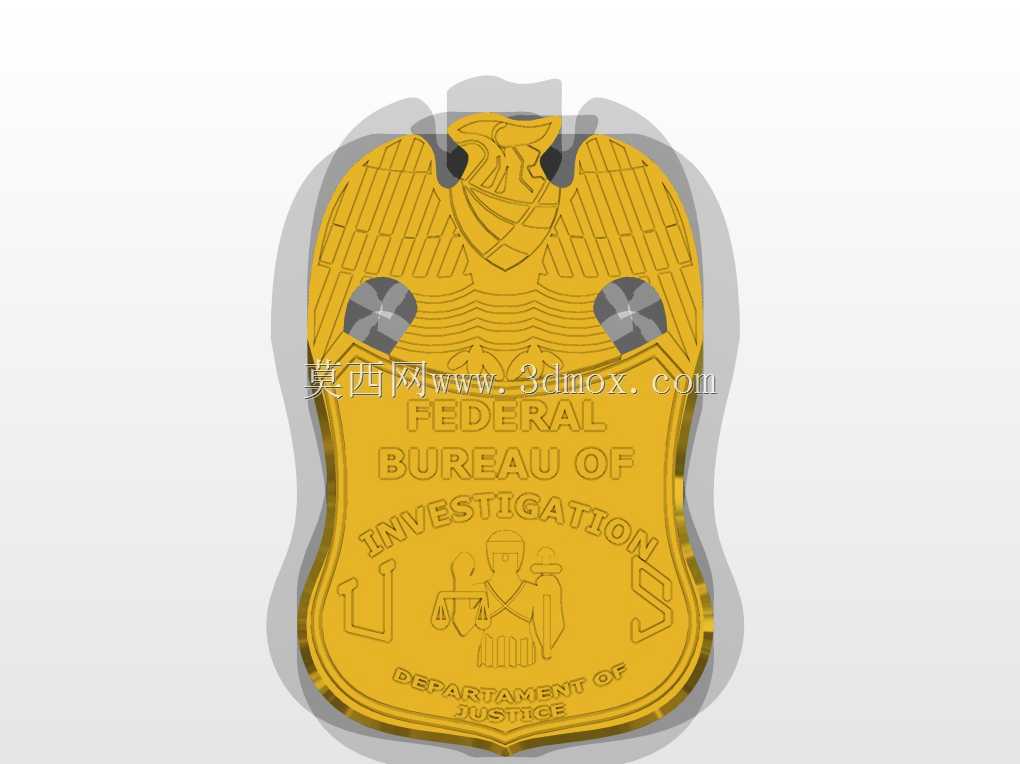

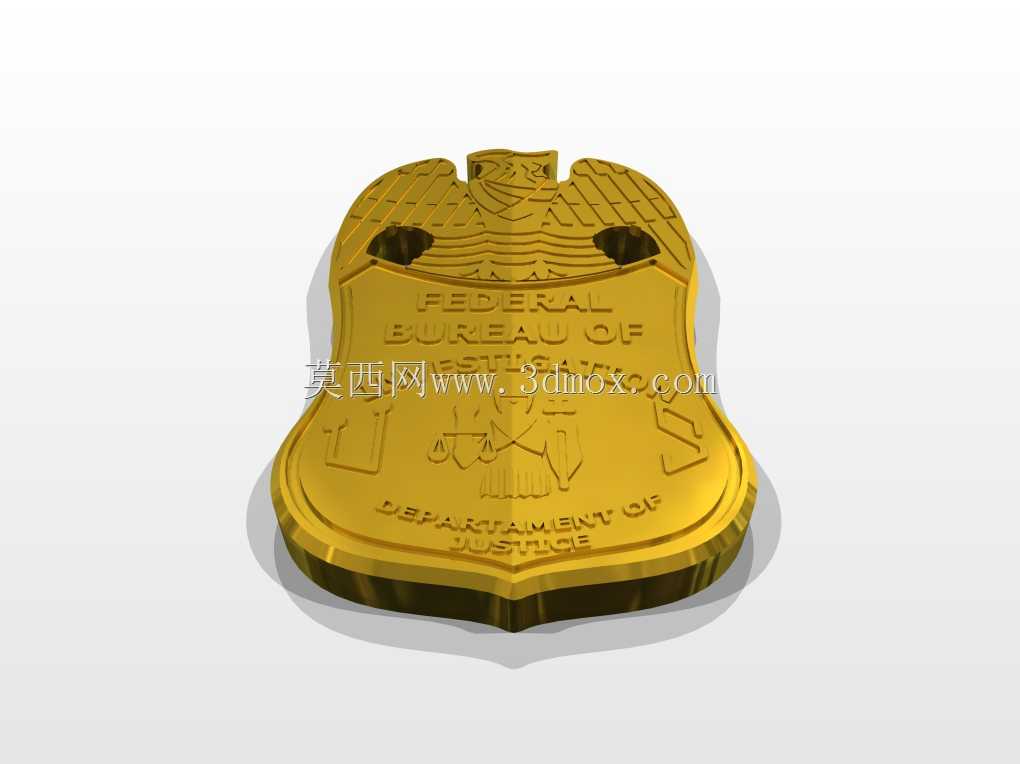

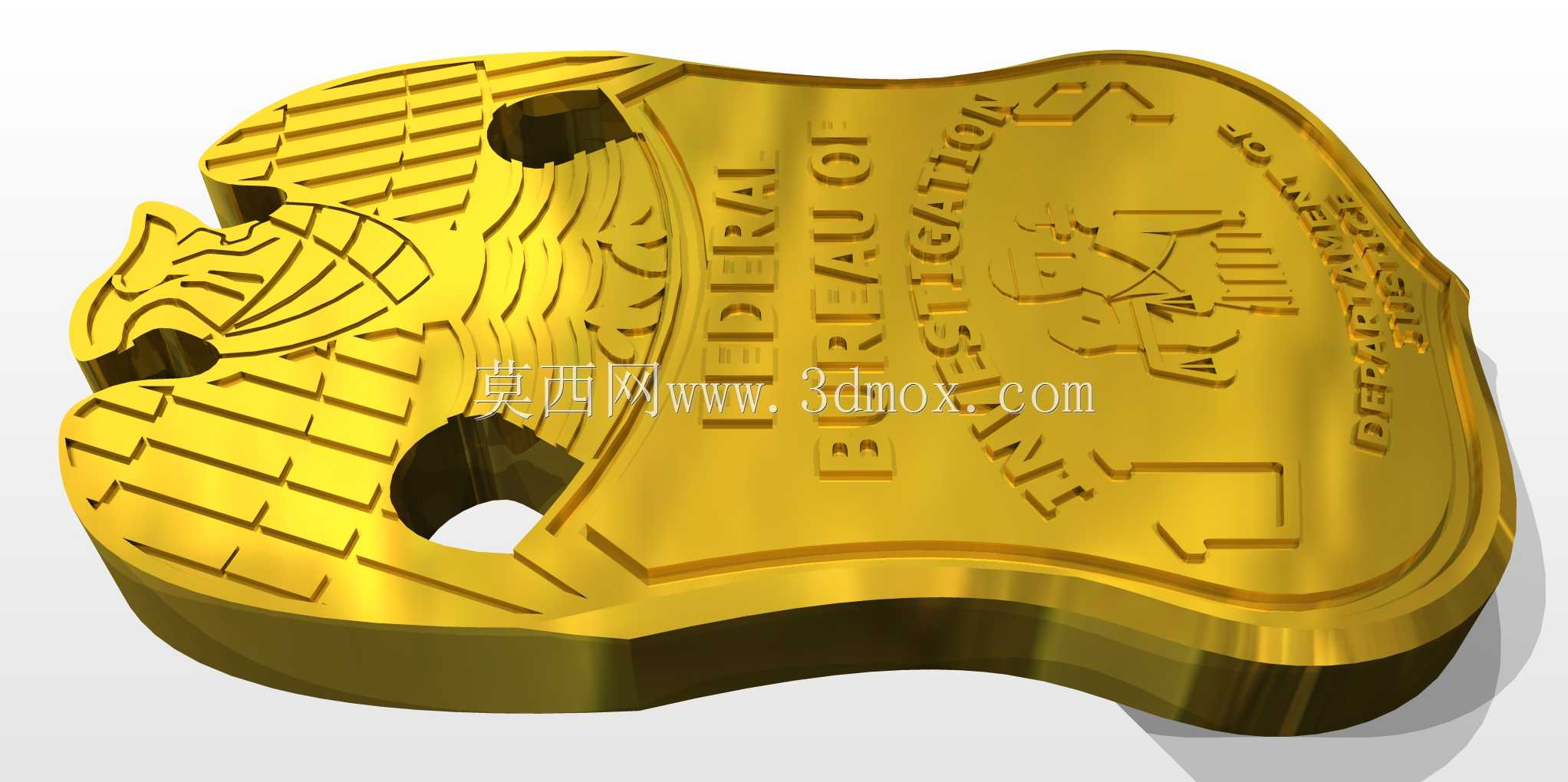

这款执法类金属徽章的三维结构设计，首先要兼顾佩戴场景的实际使用需求，日常外勤佩戴时需贴合制服面料，避免边缘剐蹭衣物或勾挂装备挂带，因此整体轮廓做了圆弧收边处理，所有浮雕凸起的棱边都做了R0.3左右的圆角过渡，既保留徽章的庄重质感，也消除了锐边带来的使用隐患。从结构分层来看，徽章整体采用多层浮雕堆叠的结构逻辑，最底层是徽章的基底轮廓，采用盾形加顶部鹰饰的经典造型，基底厚度控制在2.2mm，保证足够的结构强度，不会因为日常佩戴挤压出现弯折变形；中间层是文字与图案的浮雕区域，凸起高度控制在0.8mm，这个高度既能保证文字图案的辨识度，用手触摸时有清晰的凹凸触感，又不会因为凸起过高导致佩戴时容易被磕碰掉漆。顶部的鹰形装饰做了对称式结构设计，两侧预留的安装孔位直径为2.5mm，孔位中心距离徽章顶部边缘4mm，两个孔位的中心距为28mm，适配常规的蝴蝶扣或者别针安装配件，安装后徽章的重心落在两个安装孔的中心连线上，佩戴时不会出现歪斜偏移的情况。在图案细节的建模处理上，表面的文字排版严格遵循官方标识的比例规范，每个字母的字高、字间距都按照实物比例还原，中间的天平与权杖图案做了等比例缩放，浮雕的深浅根据图案元素的层级做区分，核心标识区域的浮雕高度略高于周边文字，视觉上形成自然的层级区分。考虑到后续金属压铸或者3D打印的生产工艺，所有浮雕的拔模斜度控制在3度，避免生产过程中出现脱模卡滞的问题，徽章背面做了0.2mm深度的沉台设计，用于粘贴固定别针底座，沉台的平面度控制在0.1mm以内，保证安装配件粘贴后牢固不脱落。这类徽章除了日常制服佩戴的场景，也可用于纪念陈列、影视道具制作等场景，建模时还原了实物的金属质感层次，不同浮雕面的反光角度做了对应调整，渲染时可以呈现出真实金属徽章的光影效果，结构上没有薄壁或者悬空的易损结构，不管是采用金属冲压、失蜡铸造还是光敏树脂打印，都能顺利完成生产，不需要额外添加支撑结构，后期表面处理做镀金或者仿古铜工艺时，各个浮雕面的过渡均匀，不会出现积液或者上色不均的问题。
