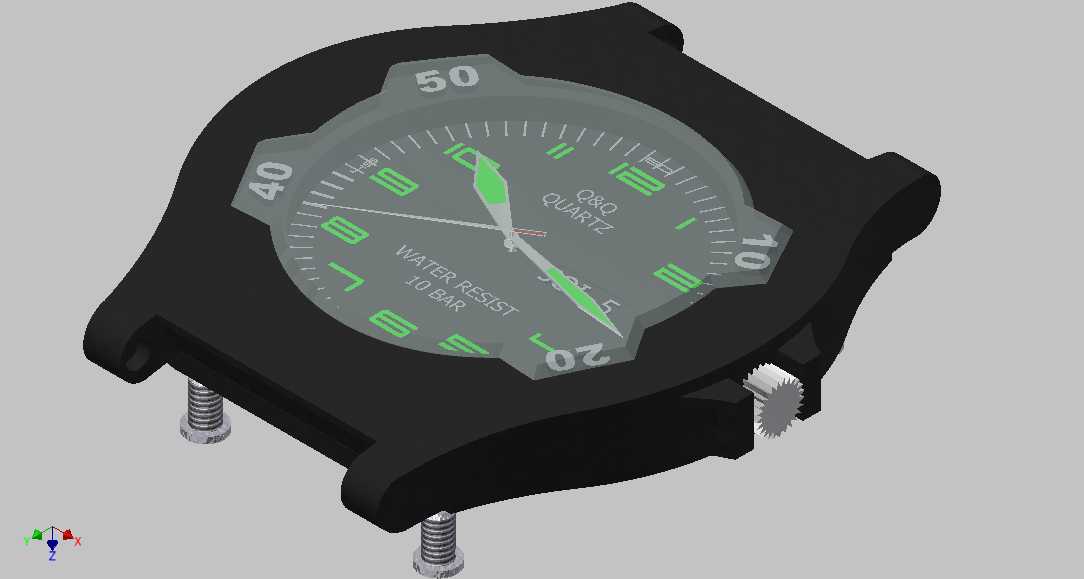

户外防水运动腕表表壳结构设计

　　日常做穿戴类机械结构设计时，这类运动腕表的表壳结构是很典型的小尺寸精密装配案例，先从实际使用场景倒推设计逻辑，户外涉水、徒步这类场景下，腕表首先要满足10BAR级别的防水要求，也就是日常浅水活动、雨水冲刷都不能出现表内进水的问题，所以表壳的密封槽设计是整个结构的核心，表镜与表壳的配合面要预留0.3mm的密封胶圈安装位，胶圈压缩量控制在25%-30%之间，既不会因为压缩量过大导致胶圈永久变形失效，也不会因为压缩量不足出现密封缝隙。表壳侧面的调时旋钮位置，要做双层密封结构，旋钮柄轴与表壳配合段加装两道O型密封圈，旋钮拉出调时的档位要做卡位限位，避免日常佩戴误触导致时间偏移，旋钮外侧的防滑齿做0.8mm的齿深，齿间距1.2mm，

　　戴薄款户外手套时也能顺畅转动调时，不会出现打滑的问题。表壳的四个边角做突出的防护凸台，凸台高度比表镜表面高出1.2mm，日常佩戴如果发生磕碰，首先接触受力的是凸台结构，不会直接撞击表镜造成碎裂，凸台表面做哑光磨砂处理，磕碰后产生的划痕不会过于明显，提升长期使用的外观耐用性。表耳位置的生耳安装孔做同轴度0.02mm的精度控制，生耳与表耳的配合间隙控制在0.05mm以内，表带安装后不会出现左右晃荡的问题，表耳内侧做圆弧过渡，避免佩戴时硌手腕，适配22mm宽度的通用运动表带，用户可以根据使用场景自行更换橡胶带、尼龙带或者金属钢带。表盘内部的刻度做嵌入式填充设计，夜光涂层填充在刻度凹槽内，不会因为长期摩擦导致夜光层脱落，

　　指针的配重做动平衡校准，日常剧烈运动时指针不会出现偏移抖动，保证走时的稳定性。表底盖采用螺丝锁付结构，四颗M1.2的精密螺丝均匀分布在底盖四角，锁付扭矩控制在0.15N·m，避免扭矩过大滑牙或者扭矩不足导致密封失效，底盖与表壳之间同样加装密封胶圈，胶圈的截面直径比表镜位置的胶圈大0.2mm，抵消底盖位置更大的水压受力。整个表壳的外形尺寸控制在45mm表径，厚度13mm，属于常规运动腕表的尺寸范围，不会因为过于厚重影响佩戴舒适度，表壳整体采用高强度工程塑料材质时，重量可以控制在42g以内，长时间佩戴也不会有明显的坠手感。建模过程中要重点检查各个装配部件的干涉问题，比如指针转动时与表镜、表盘的间隙要保留0.2mm以上，

　　避免温度变化导致部件形变出现刮蹭，调时旋钮转动时与表壳的间隙要均匀，不能出现单边摩擦导致旋钮转动卡滞。这类结构设计不仅适用于民用运动腕表，也可以拓展到工业作业用的防爆腕表、潜水作业专用腕表的结构开发，只需要根据对应的防护等级调整密封结构的参数和壳体材质即可，比如潜水款可以将表壳厚度增加2mm，密封胶圈增加到三道，就能满足20BAR以上的深水防水要求。另外在做结构验证时，要重点做跌落测试模拟，1.2米高度自由跌落到水泥地面时，表壳的防护凸台要能吸收80%以上的冲击能量，保证内部机芯、表镜不会受损，防水结构不会因为冲击出现错位失效。表盘上的刻度标识采用凹刻填充工艺，比印刷标识的耐用性高3倍以上，长期在户外紫外线照射、汗液腐蚀的环境下也不会出现标识脱落模糊的问题，满足户外长期使用的需求。
