开式螺旋拉紧索具结构三维设计

　　在起重吊装、线缆架设、钢结构拉接、户外遮阳设施安装、舞台桁架搭建等诸多工程场景里，张紧调节构件都是保障结构受力稳定、消除安装间隙的核心配件，本次设计的开式螺旋拉紧构件，正是针对这类场景开发的可调式张紧连接件。从实际使用需求出发，这类构件需要同时满足张紧行程可调、双向受力均衡、安装操作便捷、长期受力无松脱的要求，设计过程中没有采用封闭筒式的传统结构，而是选用开式框体作为主体承载结构，相比封闭结构，开式设计能让作业人员直观看到内部螺杆的啮合长度，在高空作业、狭小空间安装时，不需要额外测量就能判断螺杆旋入深度是否满足受力安全要求，避免因啮合不足导致的脱扣风险。

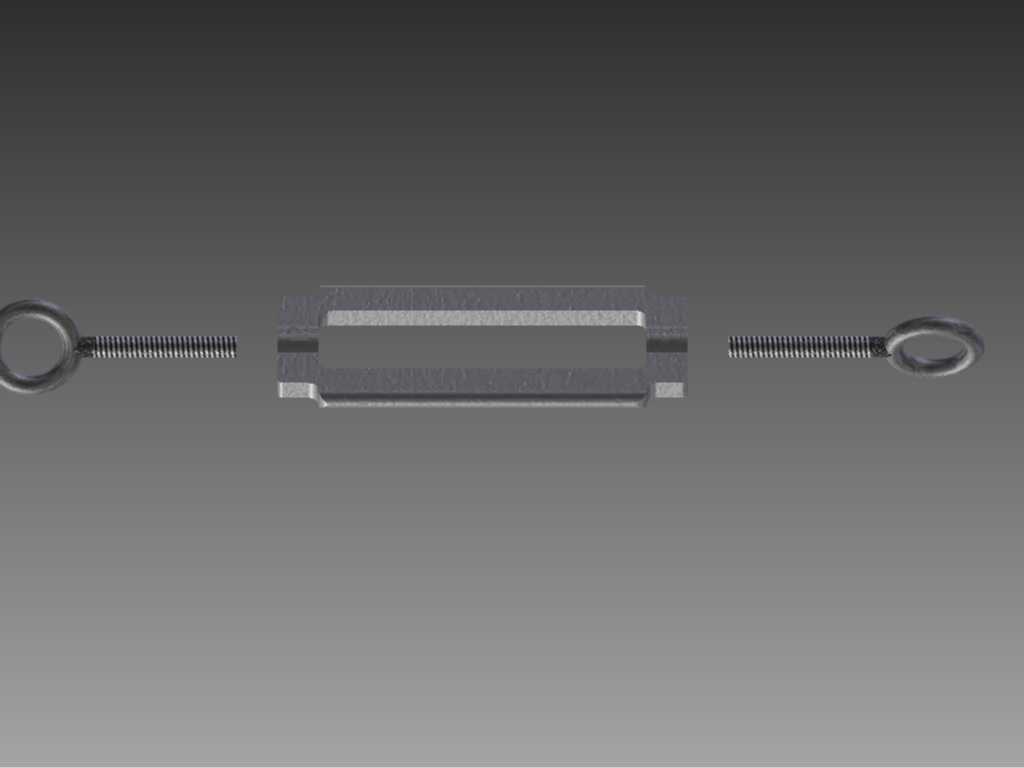

　　主体框体采用矩形截面的模锻坯料加工而成，框体两端同轴加工有相反旋向的内螺纹，一端适配右旋螺杆，一端适配左旋螺杆，其中一端螺杆末端加工有封闭吊环，用于连接固定端的锚点、卸扣或者焊接吊耳，另一端螺杆为全螺纹外伸结构，可根据安装需求搭配螺母、连接叉或者挂钩，适配不同的被张紧构件。设计时特意将两端螺纹的螺距做了统一匹配，转动中间框体时，两端螺杆会同步向框体内收或者向外伸出，实现张紧长度的快速调节，不需要单独转动两端螺杆，单人用普通扳手或者撬棍就能完成张紧操作，大幅降低现场安装的作业强度。

　　从安装边界来看，该构件的最小安装长度为框体长度加两端螺杆最小旋入长度，最大调节行程为单根螺杆有效螺纹长度的两倍，选型时需要提前核算被张紧构件的两个连接点之间的距离范围，确保安装距离落在构件的调节区间内，避免出现行程不足无法张紧、或者螺杆旋入过深导致螺纹卡死的问题。螺纹配合部分选用了中等精度的间隙配合，既保证转动调节时的顺畅度，又能控制螺纹间隙在合理范围，避免受交变载荷时出现过大的晃动量。框体的两个侧边做了等宽设计，既可以用扳手夹持转动，也可以在需要大预紧力的时候用撬棍穿入框体中间的空腔加力转动，适配不同作业场景的操作需求。

　　受力设计上，框体的截面尺寸经过载荷核算，能承受额定拉力下的拉应力与弯曲应力，两端螺杆的螺纹小径处为受力薄弱截面，设计时特意将螺杆的材料强度等级做了匹配，确保整体构件的受力薄弱点落在可控范围内，不会出现无征兆的脆性断裂。螺杆末端的吊环采用整体锻造工艺与杆身连接，没有采用焊接结构，避免焊接缺陷导致的吊环断裂风险，吊环的内孔尺寸适配市面上常规规格的卸扣与吊耳销轴，不需要额外加工转接件就能直接安装使用。

　　在长期使用的可靠性设计上，螺纹部分预留了润滑脂存储的间隙，现场维护时可以直接在开式结构的螺纹外露部分涂抹润滑脂，不需要拆解构件就能完成润滑保养，降低后期维护的难度。针对户外使用的场景，构件表面可根据需求做镀锌或者达克罗表面处理，提升防锈耐腐蚀能力，在沿海高盐雾、户外多雨的环境下也能长期稳定工作。不同于普通的固定长度连接件，这种可调式拉紧构件可以补偿安装过程中的尺寸误差，比如钢结构安装时的构件加工偏差、线缆架设时的垂度调整需求、桁架搭建时的水平度校准，都可以通过转动中间框体来微调长度，不需要额外切割或者焊接构件，大幅提升现场安装的效率，降低安装过程中的返工率。

　　建模过程中对所有配合面做了干涉检查，确保框体转动到最大行程、最小行程位置时，两端螺杆与框体之间都没有干涉，螺纹啮合长度满足最小安全啮合牙数的要求，吊环与螺杆的过渡位置做了圆角应力释放设计，避免应力集中导致的疲劳断裂。整个构件的所有棱角都做了倒角处理，既避免安装过程中划伤作业人员，也能消除热处理过程中的应力集中点，提升构件的整体疲劳强度。
