直通式压注油嘴机械结构三维建模

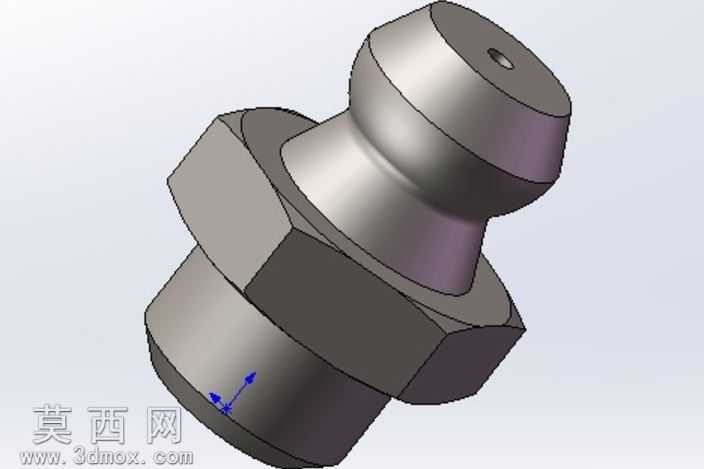

　　本模型为工业设备常用的直通式压注油嘴，采用三维参数化建模方式完成全结构构建，建模过程严格遵循机械润滑配件的通用尺寸规范，还原了油嘴的全部功能结构。建模初始阶段以旋转凸台特征构建油嘴上部的注油对接头，该部位为圆弧过渡的锥台结构，顶端开设细小的中心注油通孔，用于对接黄油枪等注油工具的输出端头，圆弧曲面做了连续相切约束，保证对接时的密封贴合效果，避免加注润滑脂时出现溢漏问题。中部采用拉伸凸台结合多边形切除特征构建标准六角拧动结构，六角对边尺寸符合通用紧固件的扳手适配规范，棱边做了微小的倒角处理，既还原了实际机加工的工艺特征，也避免应力集中导致的结构开裂问题，六角结构上下两端均设置了退刀槽结构，还原车削加工的工艺细节，

　　保证装配时六角端面能够与安装基面完全贴合。下部为外螺纹连接段，建模时通过螺旋线扫描特征还原标准公制外螺纹的牙型结构，螺纹段长度适配常见的机械设备安装壁厚，螺纹根部同样设置退刀槽，保证螺纹能够完全旋入安装孔位，实现稳固的螺纹连接与密封。材质配置上为模型赋予了金属碳钢材质，调整材质的漫反射、高光与粗糙度参数，还原金属机加工后的哑光金属质感，渲染阶段采用柔和的环境光配合定向补光，清晰呈现各部位的结构轮廓与曲面过渡关系，无过曝或暗部细节丢失问题。整体建模思路从实际使用功能出发，先确定各段的同轴度基准，再依次构建各功能段结构，所有特征均保留完整参数，可根据实际使用需求调整各部位尺寸参数，适配不同的安装场景与注油压力要求，模型结构完整无缺失面，可直接用于装配模拟、工程图导出或3D打印验证。
