三位螺丝锁紧式接线端子结构设计

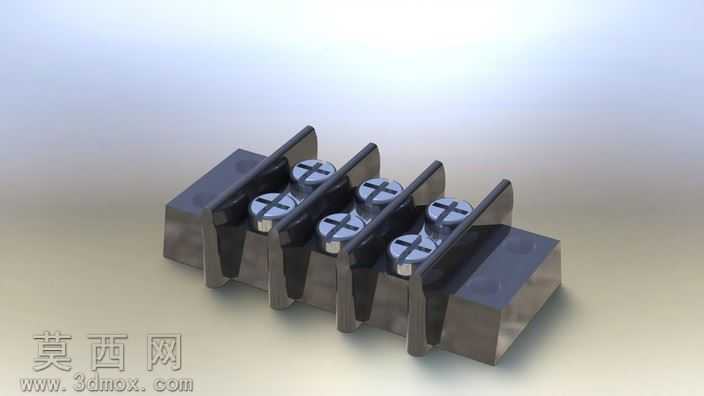

本作品为三位螺丝锁紧式接线端子的三维设计成果，建模阶段采用参数化特征建模思路，先完成基座主体的轮廓草绘，通过拉伸、拔模、倒圆角等基础特征构建绝缘基座的整体外形，基座上均匀排布三个独立的接线工位，相邻工位之间设置凸起的绝缘隔挡结构，隔挡与基座为一体化建模，避免装配间隙带来的电气安全隐患。每个接线工位预留适配接线螺丝的安装柱位，安装柱内部设计与螺丝匹配的内螺纹特征，同时在柱体侧面开设导线置入的槽口，槽口边缘做圆角过渡处理，避免穿线时划伤导线绝缘层。金属导电部件与锁紧螺丝单独建模，螺丝采用标准十字盘头螺丝的通用尺寸参数，头部做防滑纹理细节刻画，金属导电片设计为贴合基座槽位的弯折结构，保证螺丝下压时可紧密夹持置入的导线，实现稳定的导电连接。材质分配阶段，绝缘基座赋予深色阻燃工程塑料材质，调整材质的粗糙度参数模拟工业塑料的哑光质感，表面添加细微的颗粒纹理提升真实感；金属螺丝与导电片赋予抛光金属材质，设置合适的反射率与环境贴图参数，还原金属件的光亮质感，同时在金属与塑料接触的位置添加细微的接触阴影，增强装配结构的真实感。渲染阶段采用柔和的顶光搭配侧方补光，避免金属部件出现过强的反光遮挡结构细节，渲染角度选择斜45度俯视视角，可完整展示三个接线工位的排布结构、隔挡设计以及螺丝的装配位置，清晰呈现产品的整体外观与核心结构特征。设计过程中重点考量接线操作的便利性与电气连接的可靠性，每个工位的螺丝行程预留足够的下压空间，适配不同线径的导线接入需求，隔挡的高度设计高于螺丝头部，避免相邻接线位的导线裸露部分发生接触短路，基座两端的延伸结构可适配导轨安装或螺丝固定的安装场景，整体结构紧凑，符合低压电气接线配件的通用设计规范，可直接用于电气布线场景的配件选型参考、结构演示或二次开发设计。
