全金属敲击铰刀扳手三维结构设计

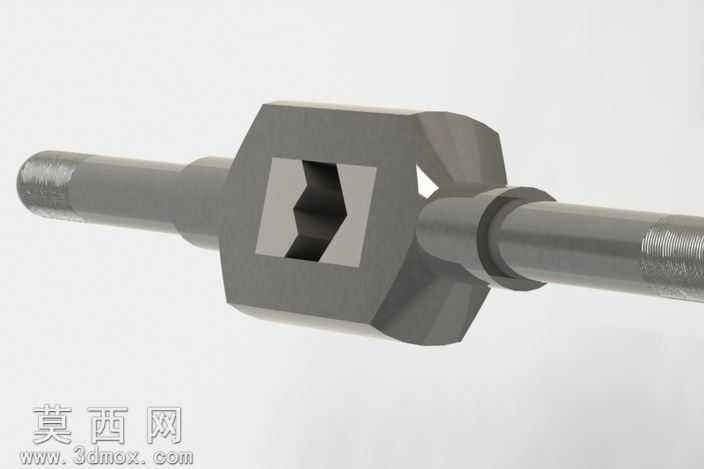

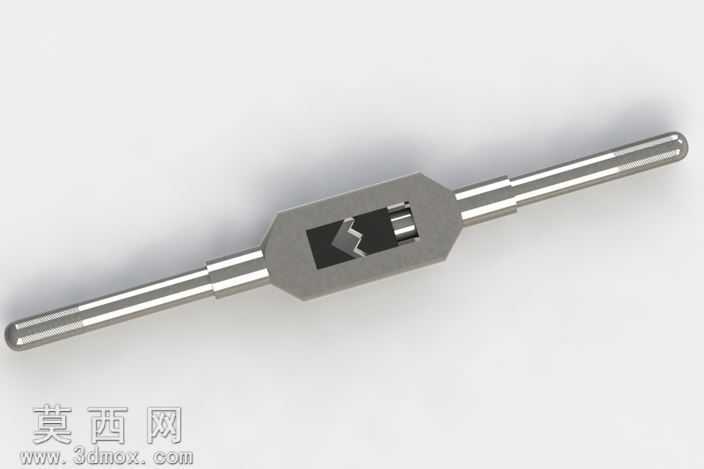

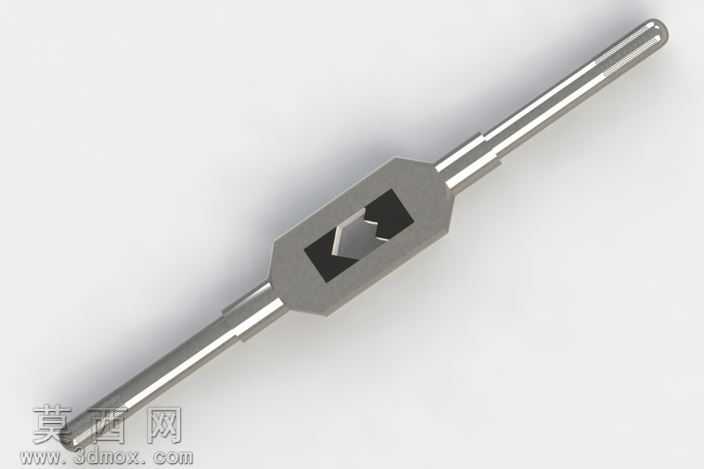

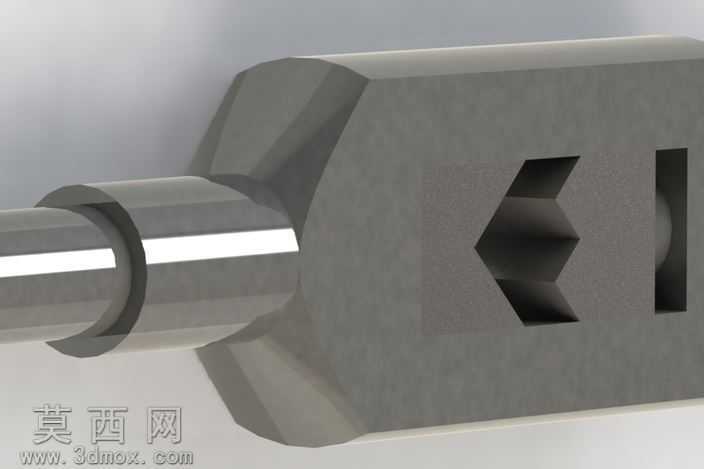

本作品为手动五金工具类的敲击铰刀扳手三维建模成果，整体采用对称式长杆加中部夹持块的经典结构布局，建模过程严格遵循机械加工类手动工具的实际尺寸比例，还原真实工具的操作逻辑与结构细节。建模阶段以SolidWorks为核心操作平台，首先绘制中部夹持主体的二维草图，通过拉伸凸台命令生成六棱形的主体基座，在基座中心位置绘制可调节的方榫夹持型腔，型腔内部添加可滑动的锁紧卡块结构，卡块表面做防滑齿形细节处理，保证夹持铰刀、丝锥等工具柄部时的咬合稳定性，避免施力过程中出现打滑脱开的问题。两侧的加长受力杆采用同轴心拉伸建模，杆身做等直径圆柱结构设计，杆尾位置做圆弧收边处理，既避免尖锐边角带来的操作安全隐患，也还原真实产品的倒角加工工艺，杆身与中部夹持块的连接位置添加过渡圆角，模拟实际焊接或一体锻造成型的结构强度特征。材质渲染阶段，整体赋予高碳钢金属材质，调整材质的反射粗糙度参数，还原工具钢经过淬火处理后的哑光银灰色金属质感，在边角位置添加轻微的磨损做旧效果，让模型更贴近实际生产使用后的真实状态，避免渲染效果过于塑料化失真。结构设计上充分考虑敲击扳手的使用场景，中部夹持块的厚度做加厚处理，保证承受敲击冲击力时的结构强度，两侧长杆的长度经过比例优化，既保证转动铰刀时拥有足够的力臂降低操作力度，也避免杆身过长导致的携带不便问题。建模过程中尝试添加修饰螺纹特征来还原杆身可能存在的防滑纹路，因渲染参数设置问题该特征未在最终效果图中呈现，后续可通过调整纹理映射坐标、添加表面凹凸贴图的方式补充该细节，进一步提升模型的细节还原度。整体模型的装配关系完全按照实物的装配逻辑搭建，所有活动部件保留合理的装配间隙，可直接用于工具结构演示、工装设计参考以及五金产品的数字化展示场景。
