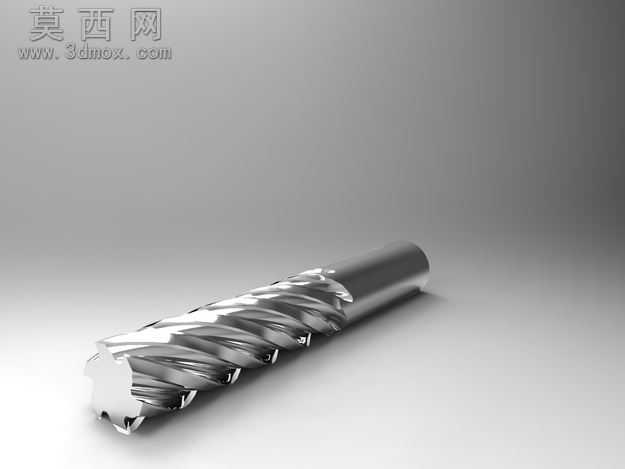

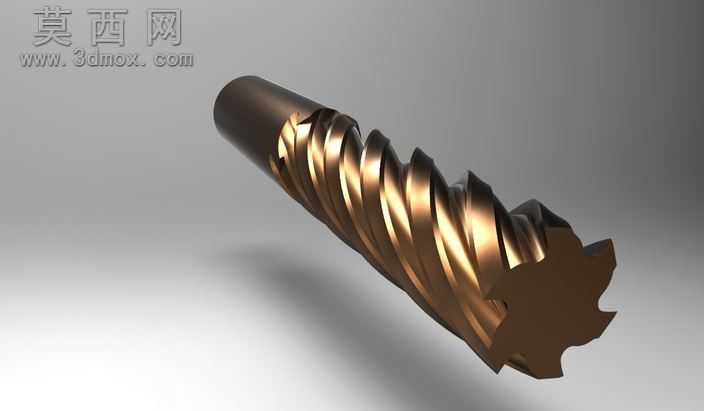

5.0R硬质合金立铣刀三维设计模型

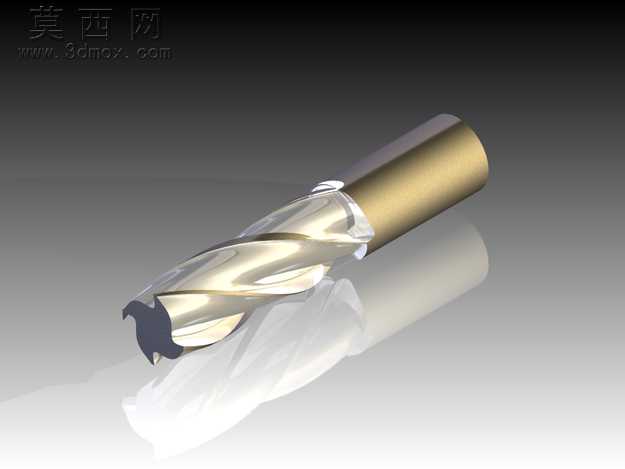

本模型为5.0R规格立铣刀的三维设计成果，建模过程严格遵循立铣刀的实际加工参数与结构规范，完整还原了立铣刀从切削端到夹持柄部的全尺寸结构。建模阶段首先通过草绘绘制铣刀的端面轮廓，精准定位切削刃的分布角度、刃口圆弧半径以及排屑槽的螺旋升角，采用螺旋扫描特征生成连续的排屑槽结构，保证排屑槽的导程与实际加工用立铣刀参数一致，确保切削过程中切屑可以顺畅排出，避免卡屑影响加工质量。针对切削刃部分，建模时细化了刃口的倒棱结构、后角与前角的角度参数，还原了硬质合金立铣刀的刃口强化设计，既保证刃口的锋利度，又兼顾刃口的抗冲击性能，适配钢件、铝合金等常见材料的铣削加工工况。柄部部分按照标准直柄铣刀的夹持尺寸建模，保证柄部圆柱度与夹持段长度符合通用夹头的装夹要求，可直接适配加工中心、数控铣床的标准刀柄装夹。材质渲染阶段，切削工作部分采用硬质合金材质表现，还原金属陶瓷类硬质合金的金属光泽与细腻质感，表面添加精磨后的细微纹理，体现刀具加工后的高精度表面质量；柄部部分采用黄铜色金属材质表现，区分工作段与夹持段的材质差异，同时添加环境反射效果，让整体渲染效果更贴近真实刀具的金属质感。结构设计上充分考虑立铣刀的实际使用场景，切削端的端刃结构完整还原了过中心设计，保证该立铣刀可以完成垂直下刀的钻铣加工动作，周刃的螺旋角设计兼顾切削平稳性与排屑效率，刃带部分的细微结构也在模型中有所体现，还原真实立铣刀的导向与修光功能。整个模型的建模过程参数化可控，可通过修改核心参数快速调整为不同直径、不同R角规格的立铣刀模型，为刀具设计、加工工艺模拟、数控编程仿真提供精准的三维模型支撑，也可作为机械加工教学、刀具选型展示的可视化素材使用。
