骨传导助听器弯柄传声组件结构设计

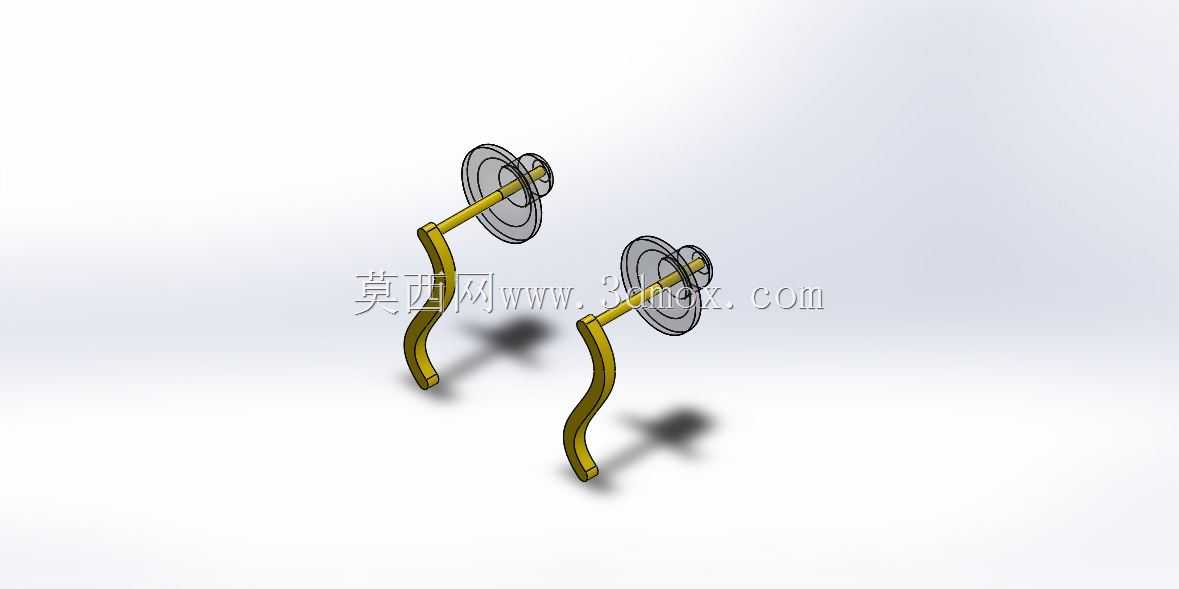

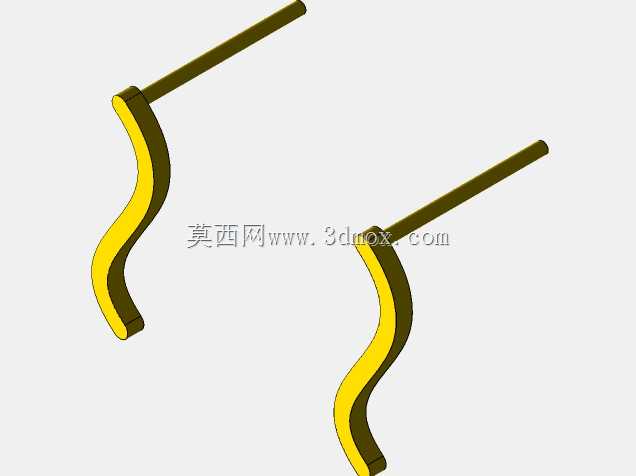

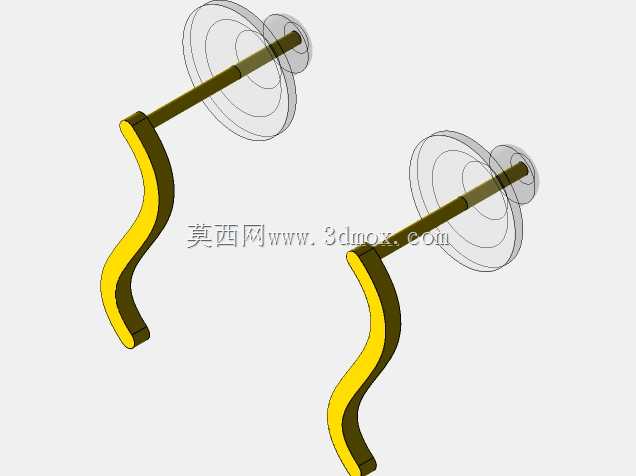

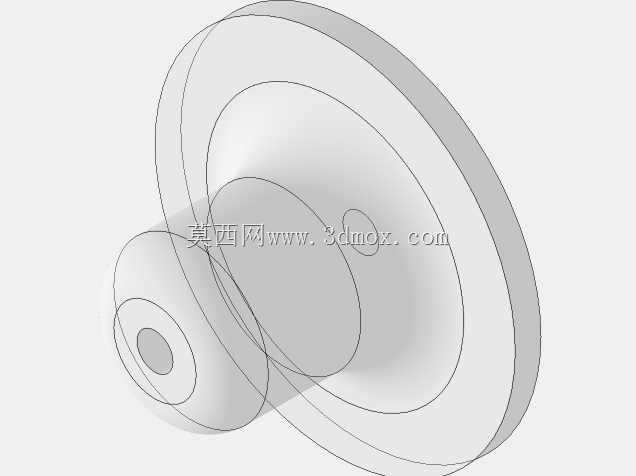

这套传声弯柄组件主要适配耳背式骨传导助听设备，日常使用中贴附于耳后乳突位置，不需要塞入耳道，能够规避传统气导助听器长期佩戴带来的耳道闷胀、易滋生细菌的问题，在老年助听、特殊工况听觉防护、运动场景音频传导领域都有广泛应用。设计过程中首先考虑的是佩戴贴合度，弯柄部分采用符合人体耳后轮廓的渐变曲率结构，从端部的振膜安装位到尾端的走线固定位，曲率连续过渡，没有硬折角，既保证佩戴时不会对耳后皮肤产生局部压痕，也能让振膜端面始终保持与乳突骨的稳定贴合，避免日常活动中出现移位导致的传声效率下降。振膜安装端采用圆盘式限位结构，外圈设置环形定位槽，用来固定传导振膜的密封胶圈，安装后胶圈压缩量控制在合理区间，既可以阻隔多余的空气振动损耗，也能避免胶圈过度压缩导致的振膜形变，影响振动传导的频响特性。弯柄内部预留了贯通的走线通道，通道直径刚好适配内部的信号传输线与振动传导芯轴，芯轴采用高刚性合金材质，从振膜中心一直延伸到尾端的驱动单元连接位，能够最大限度减少振动传递过程中的能量损耗，保证中低频振动信号的完整传导。尾端设置了卡扣式连接结构，能够快速与主机驱动部分对接，安装时不需要额外工具，对准卡槽推入即可完成锁定，拆卸时按压卡扣锁止点就能分离，方便后期的维护与部件更换。外形尺寸上，整套组件单支长度控制在适配多数人耳后轮廓的范围，振膜圆盘直径匹配常用的骨传导振膜规格，弯柄最窄处的厚度兼顾结构强度与佩戴隐蔽性，安装时只需要将振膜端对准耳后乳突位置，弯柄自然贴合耳后轮廓，尾端连接主机后即可完成装配，不需要额外的固定绑带，日常佩戴时眼镜腿、口罩挂绳都不会与组件产生结构干涉。结构设计上还做了轻量化处理，整体采用工程塑料与金属芯轴复合的结构，外部塑料件做了哑光亲肤表面处理，接触皮肤时不会产生过敏反应，单支重量控制在极低范围，长期佩戴也不会产生明显的坠重感。弯柄的曲率经过多次人体工学迭代，适配不同耳后轮廓的贴合需求，不管是耳后轮廓较平还是较突出的使用者，都能保证振膜与皮肤的稳定接触，不会出现翘边、悬空的问题。振膜端的圆盘边缘做了圆弧倒角处理，接触皮肤时没有尖锐棱角，即使长时间佩戴压迫皮肤，也不会产生明显的压红或不适感。内部走线通道在弯柄弯折处做了圆弧过渡，避免穿线时刮伤线材外皮，也能减少线材在弯折处的应力集中，提升线材的使用寿命。尾端的连接卡扣做了防呆设计，错位时无法推入，能够避免安装时插反导致的内部触点损坏，装配容错率更高，即使是没有维修经验的使用者，也能快速完成部件更换。
