学生设计斜切角度锯三维结构模型

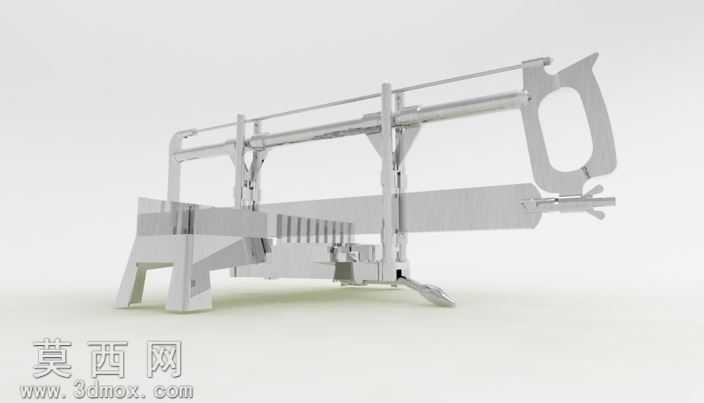

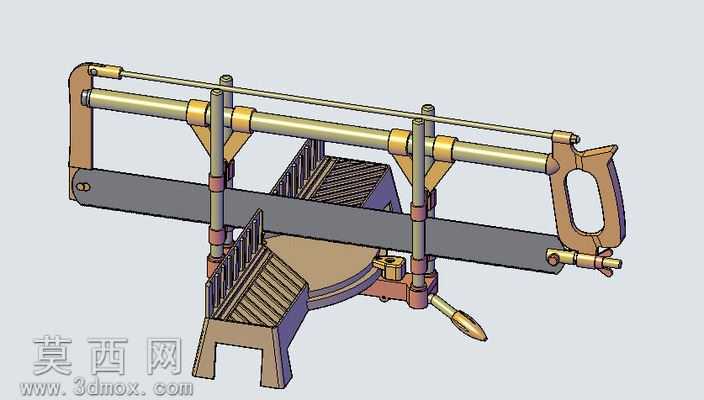

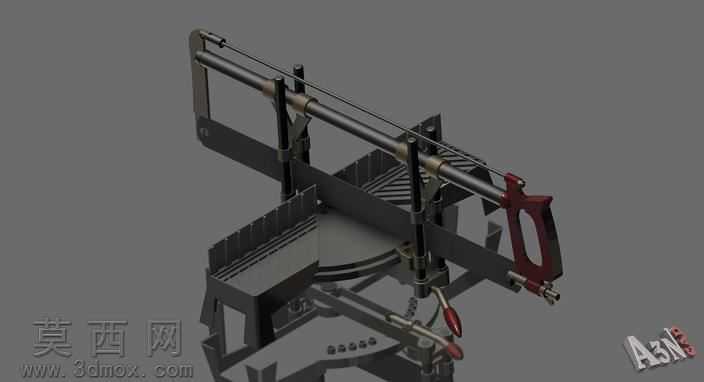

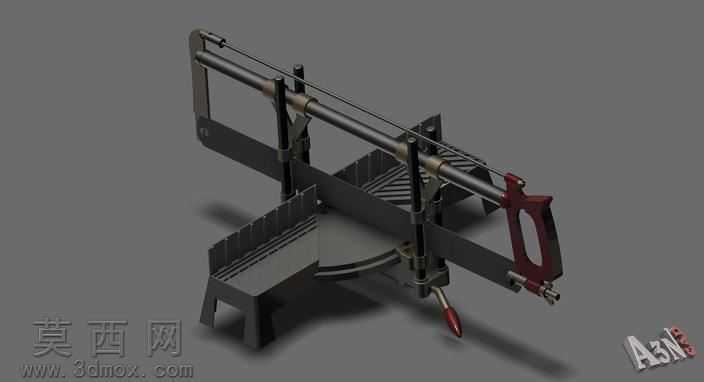

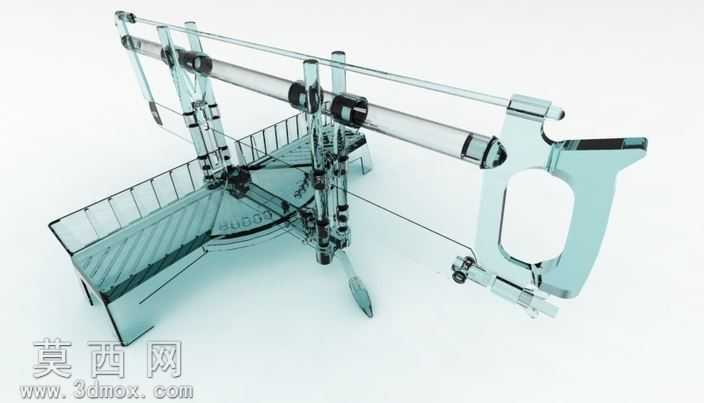

本作品为手动角度斜切锯的三维结构模型，整体采用三维建模软件完成全参数化构建，完整还原了手动斜切锯的全部功能结构与装配关系。建模过程中首先梳理斜切锯的功能逻辑：该工具用于实现不同角度的型材、木料精准锯切，因此整体结构分为锯身进给导向组件、角度定位基座、锯条张紧机构、操作握持结构四个核心模块。建模时优先搭建基准装配骨架，以基座的旋转定位中心为全局原点，依次构建底部带角度刻度的支撑基座、带防滑齿纹的工件靠栅，确保角度调节的基准精度。锯身导向部分采用双平行光轴作为进给导轨，搭配四个带限位凸台的导向滑套，滑套与锯架主体采用同轴配合约束，保证锯切进给过程的直线度，避免锯条偏移导致切面歪斜。锯架主体采用仿形建模还原弓形手锯的结构形态，一端设置快拆式锯条张紧旋钮，通过螺纹进给结构实现锯条的张紧度调节，另一端设置固定挂销用于挂装锯条两端的定位孔，张紧机构的螺纹牙距、旋钮的防滑滚花都在建模中做了细节还原，保证结构逻辑与实物一致。握持手柄采用符合人体工学的弧形曲面建模，表面做了防滑纹理的细节处理，适配手动操作的施力角度。材质渲染阶段，针对不同部件做了差异化材质分配：导向光轴采用抛光金属材质，还原镀铬杆件的金属光泽；锯架主体、基座、靠栅采用铸铁喷塑材质，设置细微的颗粒质感还原工具的磨砂表面；锯条采用高速钢材质，添加细微的锯齿纹理与表面氧化暗调；手柄部分采用胶木材质，设置哑光棕褐色质感区分于金属部件；各连接销轴、调节旋钮采用黄铜材质做点缀，提升模型的视觉层次感。结构设计上充分考虑手动斜切锯的实际使用逻辑：基座可绕中心轴旋转并通过侧边的锁紧手柄固定角度，适配0到45度的常见斜切需求；双导向轴的两端设置限位挡圈，限制锯身的进给行程避免超程脱落；工件靠栅设置垂直挡边，保证待切割工件的定位基准垂直，避免切割角度出现偏差。建模过程中所有部件均保留可编辑参数，方便后续根据实际加工需求调整锯身长度、基座尺寸、导向轴直径等核心参数，各部件之间的装配约束完全符合实际装配逻辑，可直接用于生成工程图纸、运动仿真演示，也可作为手动工具设计的参考样本，帮助理解手动斜切锯的角度调节、进给导向、锯条张紧的核心结构原理。
