开口式异形卡接紧固机械环结构

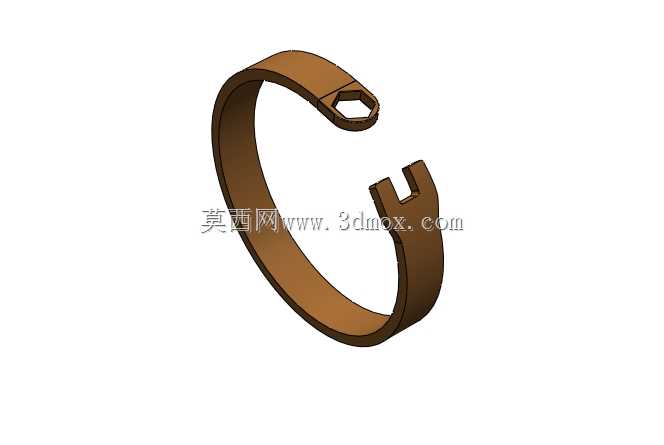

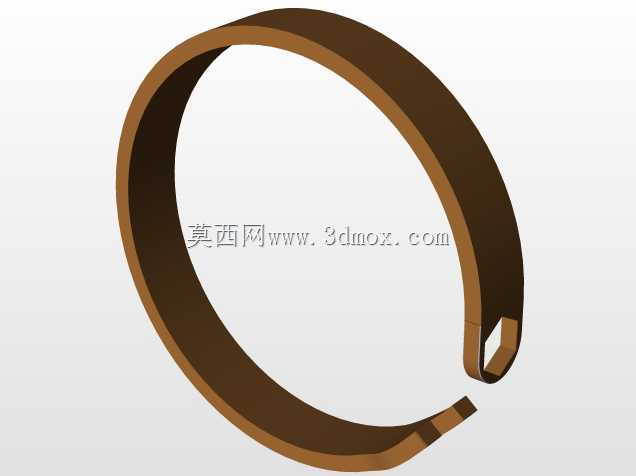

这类开口式异形卡接机械环，多应用在小空间管路固定、线束捆扎定位、轻型杆件临时限位的场景中，常见于小型机电设备内部走线、气动管路排布、家用器具组件紧固等工况，相比传统全封闭卡环，它的开口结构能实现侧方快速卡装，不需要从杆件或管路的端部穿入，大幅提升装配效率，尤其适合后期维护改装时的加装作业，不用拆解原有管路或杆件就能完成固定。从功能特性上看，环体一端设计为内六角嵌套结构，可配合标准内六角扳手施加预紧力，另一端为开口叉形卡位，卡入对应定位柱后能形成防脱限位，环身采用等宽薄带结构，弯曲成型后保持均匀的弹性形变区间，既保证卡装后有足够的抱紧力，又不会因为应力集中导致环体断裂，表面做了钝化处理，适配常规室内工况的防锈需求，若用于潮湿环境可更换对应表面处理的材质版本。设计思路上，首先要明确安装边界：环体自然状态下的开口间隙要略小于被卡接件的直径，保证卡入后有初始预紧力，叉形端的卡槽宽度要匹配对应定位柱的直径公差，间隙控制在0.1mm以内避免卡接后出现旷量，内六角端的嵌套深度要满足扳手插入深度要求，至少达到对应规格内六角扳手的有效咬合长度，防止拧动时打滑脱开。尺寸设计上，环身的弯曲半径要根据被固定件的外径匹配，常规适配6-12mm直径的杆件或管路，环身厚度控制在1.2-1.8mm区间，兼顾弹性和结构强度，安装时所需的操作空间仅需比环体外径大5mm即可，不需要额外的工装辅助，徒手配合小号内六角扳手就能完成装配。实际使用中要注意，这类卡环不适合大载荷的承重固定，仅做径向限位和轻度抱紧使用，若管路存在较大振动，可在环体内侧增加薄橡胶垫提升摩擦力，避免长期振动后出现松脱，叉形卡位的开口处做了小角度倒角，卡入定位柱时能自动导正，不需要精确对位就能完成卡接，适配流水线快速装配的作业节奏。环体的材质一般选用65Mn弹簧钢，热处理后硬度达到HRC42-48，保证反复拆装5次以上仍能保持足够的弹性抱紧力，不会出现塑性变形导致的卡接失效。
