正交传动锥齿轮换向传动箱结构

　　这套锥齿轮传动结构，核心解决的是动力传递过程中轴线呈90度正交布局的换向需求，在各类中小功率传动场景中应用十分广泛，从轻工设备的进给机构、小型输送线的转角动力传递，到专用设备的动力转向模块，都能见到这类结构的身影。不同于平行轴圆柱齿轮传动仅能实现同平面轴线的动力传输，锥齿轮依靠节锥面的啮合特性，可将输入轴的旋转运动平稳转换为垂直方向输出轴的旋转运动，在安装空间受限、动力方向需要折转的设备布局中，能大幅缩减传动链路的冗余结构，减少不必要的中间传动件，提升整体传动效率。

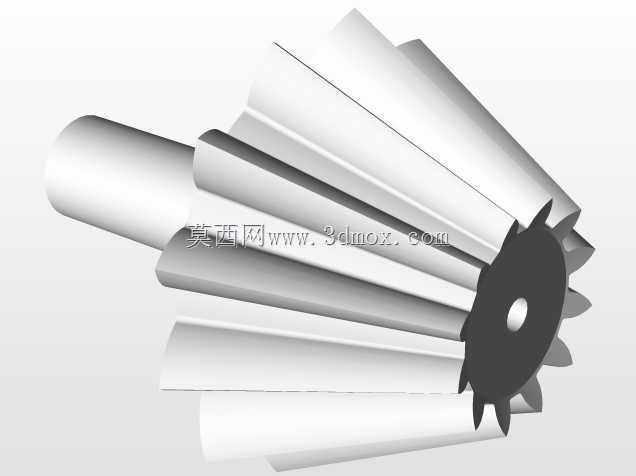

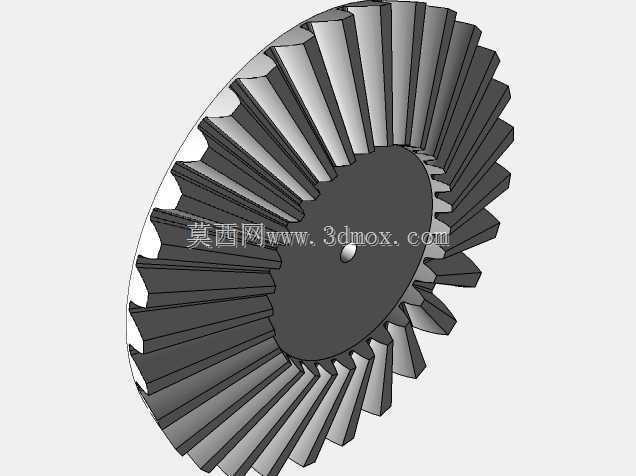

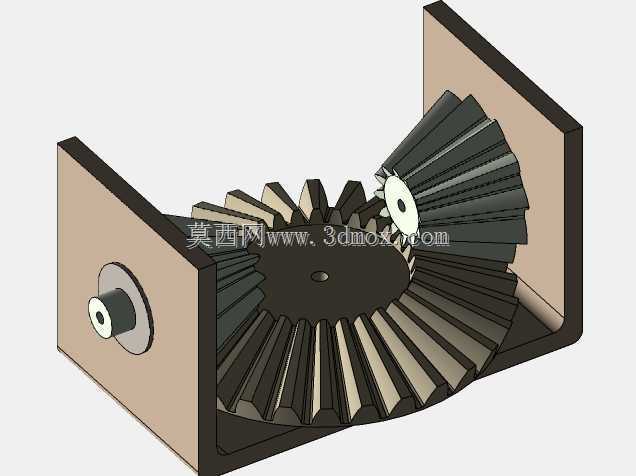

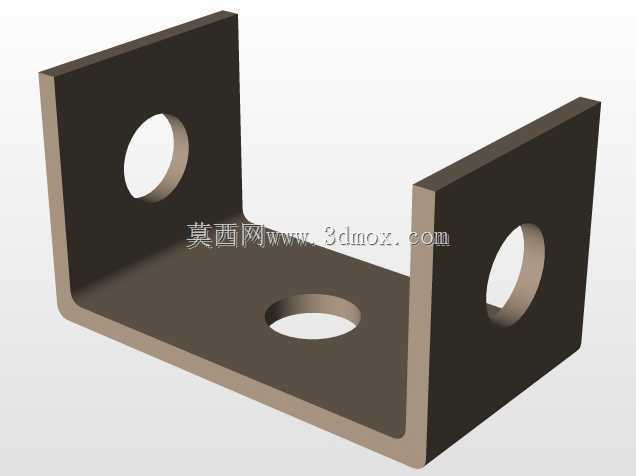

　　从结构设计逻辑来看，这套传动箱采用对称式双支撑布局，输入与输出轴端均延伸出箱体支架外侧，方便外接带轮、联轴器等动力接驳部件，箱体两侧的立式支架直接作为轴系的支撑基座，省去了额外的轴承座安装工序，支架与齿轮安装腔采用一体化成型思路，能保证两轴的轴线交点与锥齿轮的节锥顶点完全重合，避免因安装错位导致的轮齿偏载、啮合异响问题。轮齿部分采用直齿锥齿形，相比螺旋锥齿轮加工难度更低，装配调整门槛更小，适合转速不超过1500r/min、传动扭矩在中小区间的应用场景，齿面啮合区域设计在轮齿中部位置，既保证足够的接触强度，也预留了一定的磨损补偿余量，日常维护时只需调整轴端的轴向垫片厚度，就能快速恢复合理的啮合间隙，不需要复杂的专用工装。

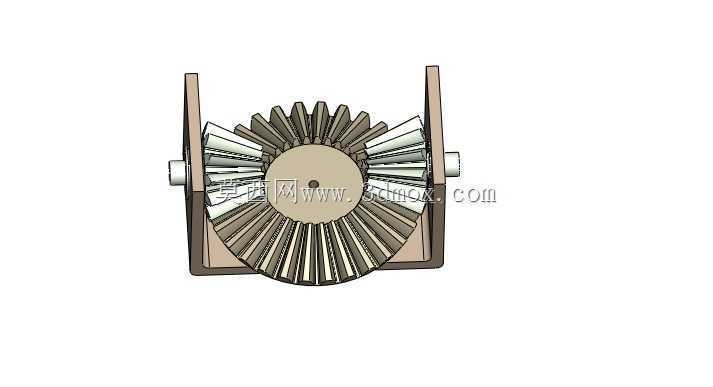

　　安装边界方面，这套传动箱的整体外轮廓以两轴交点为中心呈对称分布，两侧支架的安装面为平面结构，可直接通过螺栓固定在设备的安装基板上，输入输出轴的轴径、轴伸长度均按通用接驳尺寸设计，能适配标准规格的联轴器、锁紧螺母等标准件，不需要额外定制转接零件。箱体的齿轮容纳腔预留了足够的润滑空间，可采用脂润滑或者稀油润滑方式，当采用脂润滑时，腔体内可填充足够的润滑脂满足长期运行需求，适合不便经常维护的封闭式安装场景；如果设备运行转速较高、负载波动较大，也可在腔体上开设注油孔与泄油孔改用稀油润滑，进一步降低轮齿啮合的磨损速率。在实际选型应用中，这类锥齿轮箱需要重点校核两个参数：一是轮齿的接触强度与弯曲强度，需要匹配实际传递的额定扭矩，避免启动瞬间的冲击载荷导致断齿；二是轴系的支撑刚度，两侧支架的壁厚需要满足轴承受力后的变形量要求，防止轴系挠曲变形导致轮齿啮合区域偏移。建模过程中，锥齿轮的齿形生成需要严格按照节锥角、模数、齿数、齿顶高系数等参数推导，保证两个配对齿轮的齿面能够实现无干涉啮合，轴与齿轮的连接采用平键周向固定、轴肩轴向定位的方式，结构简单可靠，拆装维护十分方便。

　　不同于集成式的商用减速器，这类简易锥齿轮箱结构紧凑、零件数量少，没有冗余的壳体与密封结构，在开放式的设备传动布局中成本优势十分明显，比如小型农用机具的动力输出换向、包装设备的辊筒转角传动、非标自动化设备的工位动力传递，都可以直接采用这套结构进行适配，只需要根据实际的传动比需求调整两个锥齿轮的齿数，就能快速得到符合转速要求的传动方案。另外，这套结构的支架部分可根据实际安装空间调整安装孔位的位置与尺寸，不需要改动核心的齿轮啮合部分，适配性较强，对于结构设计人员来说，只需要校核轴的强度与轴承的额定动载荷，就能快速完成整套结构的选型适配，大幅缩短非标设备的设计周期。
