外啮合齿轮泵轴齿传动组件结构

　　这套轴齿组件对应外啮合齿轮泵内部的核心运动副，常见于中小排量液压动力单元、机床润滑供油回路、工程机械辅助液压系统以及小型燃油输送设备中。齿轮泵依靠一对参数完全一致的渐开线圆柱齿轮在泵腔内部反向啮合旋转，在脱开啮合的一侧形成局部负压完成吸油，在进入啮合的一侧挤压齿间容积完成压油，整套轴齿部件的加工与装配精度直接决定泵的容积效率、压力脉动水平与运行寿命。

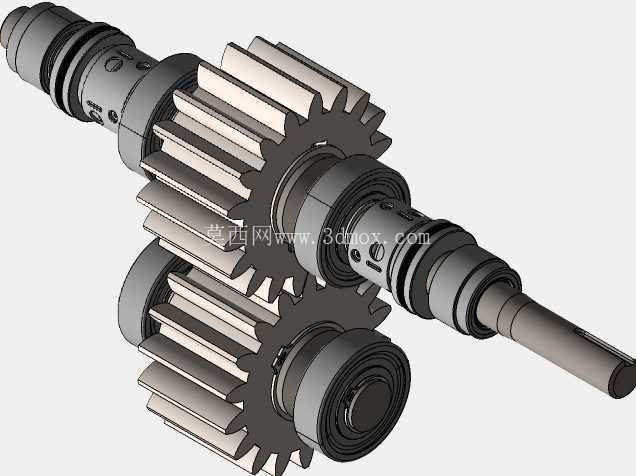

　　从结构组成来看，组件包含两根阶梯传动轴、两个主动与从动齿轮以及连接轴与齿轮的平键。长轴为动力输入轴，轴端预留有联轴器或皮带轮安装的配合轴段，轴身依次布置有骨架油封配合位、滚动轴承支承轴颈、齿轮安装轴段以及轴向定位轴肩；短轴为从动齿轮支承轴，两端轴颈分别装入泵体与泵盖的轴承孔内，仅承担齿轮旋转支承作用。齿轮与轴之间采用平键周向固定，配合轴肩与弹性挡圈实现轴向限位，保证齿轮在泵腔宽度方向处于居中位置，避免运转过程中出现端面刮擦。

　　设计过程中首先要确定齿轮的模数与齿数，在泵腔内径允许的前提下，齿顶圆直径决定了齿间容腔的总容积，直接关联泵的每转排量；齿宽则需要兼顾流量输出与端面泄漏风险，齿宽过大时齿轮受液压径向力产生的挠曲变形会明显增大，反而加剧齿顶与泵体内孔的磨损。两齿轮的中心距是整套部件最核心的安装边界尺寸，建模时需要严格按照齿轮啮合的标准中心距约束两根轴的轴线平行度，轴线平行度误差超差会导致齿面接触偏载，运行时出现周期性异响并加速齿面点蚀。

　　轴段的阶梯排布需要结合泵体的腔体分层结构同步规划：油封位的直径要小于轴承内圈安装孔径，保证装配时轴承可以从轴端顺利压入；齿轮安装轴段的长度要略小于齿轮轮毂宽度，使轴向挡圈压紧后齿轮不会出现轴向窜动；轴端的倒角与退刀槽位置需要预留足够的装配导向空间，避免装入泵体时划伤密封圈与轴承内孔。平键的截面尺寸按照轴径选取标准规格，键槽在轴与齿轮轮毂上的对中精度需要在装配约束中保证，键的顶面与轮毂键槽底部保留微小间隙，两侧面采用过渡配合传递扭矩。

　　从实际运行工况出发，齿轮啮合区在压油侧会承受较高的液压力，齿轮轴会受到指向吸油侧的径向不平衡力，因此两支承轴颈的跨度设计需要尽量靠近齿轮端面，缩短悬臂长度以降低轴的最大挠曲量。齿轮端面与泵盖、泵体之间的轴向间隙通常控制在很小的范围内，三维建模时需要在齿轮两侧预留出符合设计规范的端面间隙，既不能间隙过大造成内泄漏飙升，也不能间隙过小导致热胀后端面咬死。齿顶圆与泵体内孔之间的径向间隙同样需要在装配模型中校核，该间隙过大将使高压油通过齿顶回流，过小则会在齿轮受径向力变形时出现刮腔。

　　建模时渐开线齿廓需要按照标准压力角与变位系数生成，主动轮与从动轮的齿廓在啮合位置要保证无干涉、侧隙均匀，转动过程中齿面的接触线沿齿宽方向连续变化。轴上的各段配合面需要标注明确的圆柱度与同轴度要求，两根轴的轴承位轴线平行度、齿轮安装轴颈与轴承位的同轴度都是加工阶段的关键公差项。整套组件装入泵体后，轴向通过泵盖端面压紧轴承外圈实现定位，周向通过平键传递输入扭矩，旋转时两齿轮以恒定速比反向转动，齿间容腔随齿轮旋转连续完成吸油与压油动作，输出流量稳定、结构紧凑，非常适合在中低压液压系统与润滑系统中作为动力元件使用。在进行整机布局时，输入轴端需要预留联轴器安装空间，泵体两侧的油口位置要与轴齿组件的吸压油方位对应，周边还要留出轴承拆装与油封更换的操作空间，这些安装边界都可以在三维装配环境中提前完成干涉校验，避免样机试制阶段出现装配冲突。
