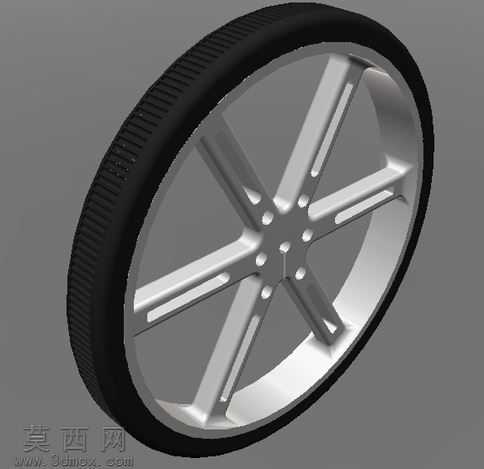

Pololu90毫米机器人行走轮结构设计

本作品为Pololu90毫米机器人行走轮的高精度三维建模成果，建模过程围绕小型移动机器人的行走功能需求展开，从结构合理性、材质表现、装配适配性多个维度完成全流程设计。建模初期先梳理轮体的核心尺寸参数，以90毫米外径为基准，拆分轮辋、轮辐、轮毂、外胎四个独立结构模块，通过参数化草图绘制各部分的截面轮廓，确保各部件的尺寸公差满足小型机器人的装配要求。轮辋部分采用环形薄壁结构设计，建模时通过回转特征生成基础轮廓，边缘处做圆角过渡处理，避免应力集中问题，同时预留外胎的安装卡槽，卡槽的深度与宽度严格匹配橡胶外胎的装配厚度，保证外胎安装后不会出现松脱打滑的情况。轮辐部分采用六辐条对称式布局，每根辐条做等宽加厚设计，辐条与轮毂、轮辋的衔接处均做圆弧过渡，既保证轮体的结构强度，又能在满足承重要求的前提下尽可能降低轮体自重，适配小型机器人的负载能力。轮毂部分设计有中心轴孔与周向定位孔，轴孔的直径参数匹配常用的机器人驱动轴尺寸，定位孔用于轮体与驱动件的周向固定，避免传动过程中出现轮体空转的问题。外胎部分采用带防滑纹理的橡胶材质设计，建模时通过阵列特征生成周向均匀分布的细密防滑齿，齿形的角度与深度经过反复调整，既保证行走时的抓地力，又不会增大轮体滚动的阻力。材质渲染阶段，轮辋、轮辐、轮毂部分赋予哑光金属铝合金材质，调整材质的反射率与粗糙度参数，还原金属机加工后的细腻质感；外胎部分赋予黑色哑光橡胶材质，添加细微的颗粒质感表现橡胶的表面特性，同时调整材质的凹凸贴图参数，让防滑纹理的立体感更加真实。整体建模过程严格遵循机械设计的公差配合要求，各部件的装配关系完全符合实际生产的装配逻辑，模型的细节还原度高，既可以用于小型机器人的结构设计验证，也可以作为行走机构教学演示的三维素材，能够直观展示小型行走轮的结构组成与设计逻辑，为同类小型轮式行走部件的设计提供参考。
