斑马ZS2113伺服改绞车传动结构设计

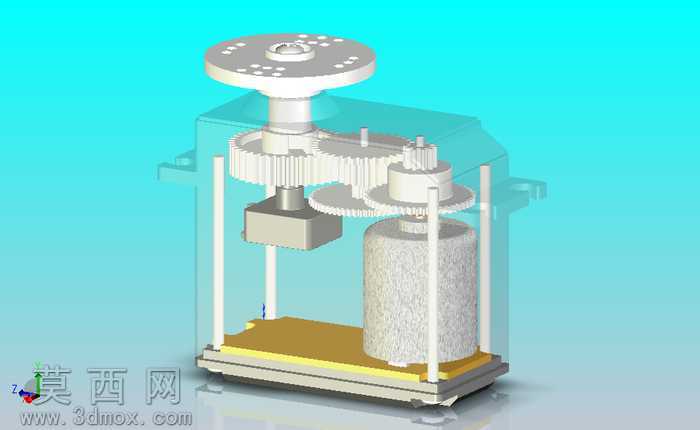

本作品为基于斑马ZS2113伺服电机改造的绞车传动结构三维建模成果，建模阶段采用SolidWorks完成全零件参数化绘制，首先对伺服电机本体的安装基准、输出轴尺寸进行精准复刻，确保改装结构与原伺服的适配性。传动系统采用多级圆柱直齿轮啮合布局，建模过程中对每一个齿轮的模数、齿数、压力角进行参数化定义，通过软件的齿轮配合功能完成传动副的约束，模拟真实啮合状态下的传动比匹配，保证绞车的扭矩输出与转速符合改装设计预期。整体结构采用立式分层布局，底部设置带黄色缓冲垫层的安装基座，通过四根垂直导向立柱支撑上层传动组件，基座上固定改装后的伺服动力单元，动力经初级齿轮传递至中间变速齿轮组，最终输出至顶部的绞车卷绕转盘，转盘表面预留多组均匀分布的安装孔位，用于固定卷绕连接件。渲染阶段采用青蓝色渐变背景突出机械结构主体，对不同零件赋予差异化材质：金属齿轮、立柱、基座框架采用哑光银灰色金属材质，模拟铝合金机加工表面质感；伺服本体外壳采用半透明浅蓝材质，可直观展示内部电机与初级齿轮的装配关系；卷绕滚筒采用磨砂浅灰色材质模拟金属卷筒表面，底部缓冲垫层采用明黄色橡胶材质，通过材质区分清晰呈现各部件的功能分区。设计思路围绕伺服电机的绞车功能改装展开，通过多级齿轮减速放大伺服输出扭矩，满足小型绞车的负载牵引需求，立式布局有效压缩了装置的横向占用空间，导向立柱既承担上层结构的支撑作用，也可作为传动组件的安装定位基准，保证各齿轮轴的平行度，降低传动过程中的振动与啮合误差。建模过程中对所有装配配合进行干涉检查，确保齿轮啮合间隙、轴与轴承的配合公差符合机械设计规范，同时预留了伺服电机的接线与维护空间，整体结构兼顾传动性能与装配便利性，可直接用于小型牵引绞车的原型验证与结构参考。
