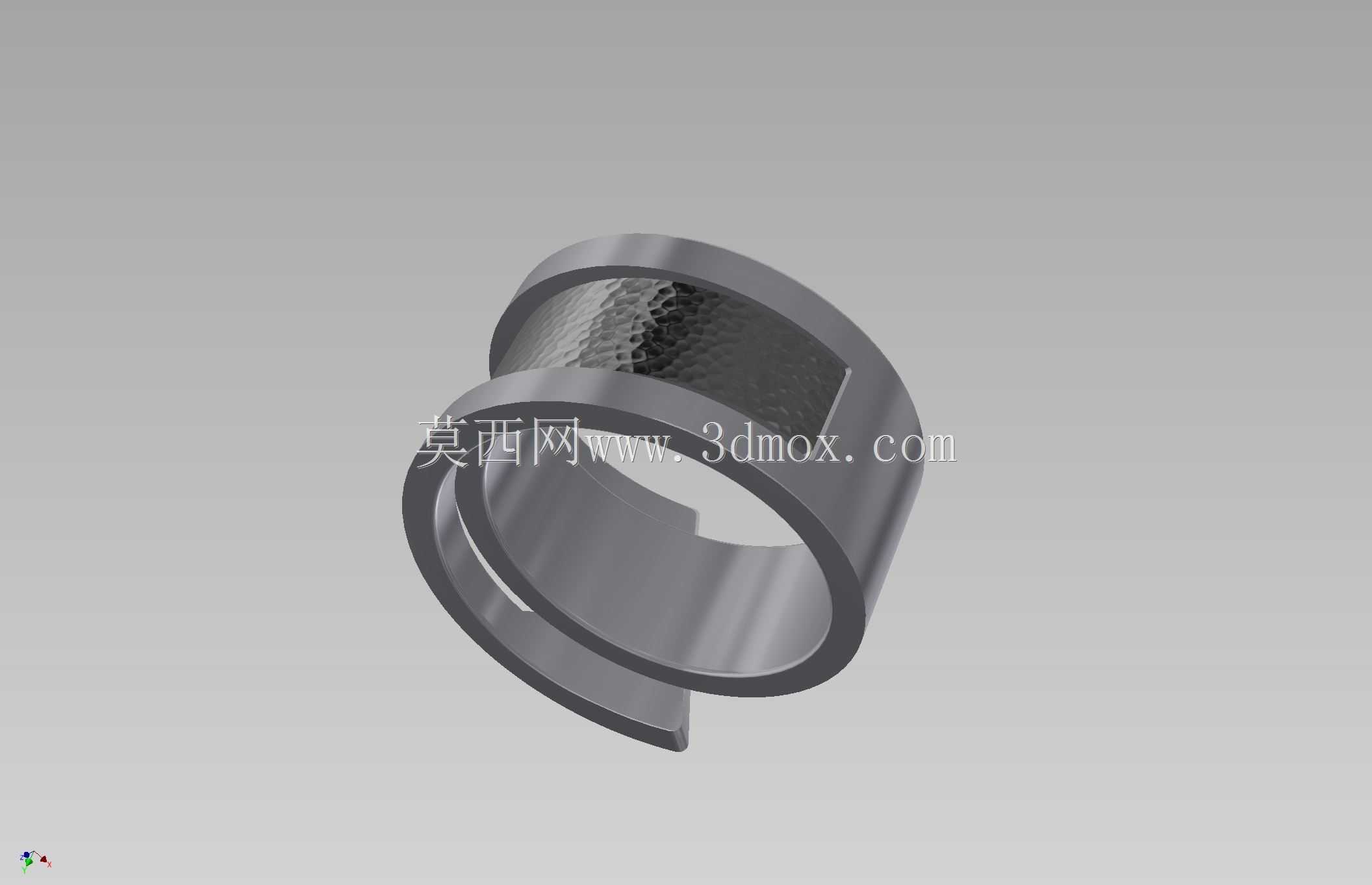

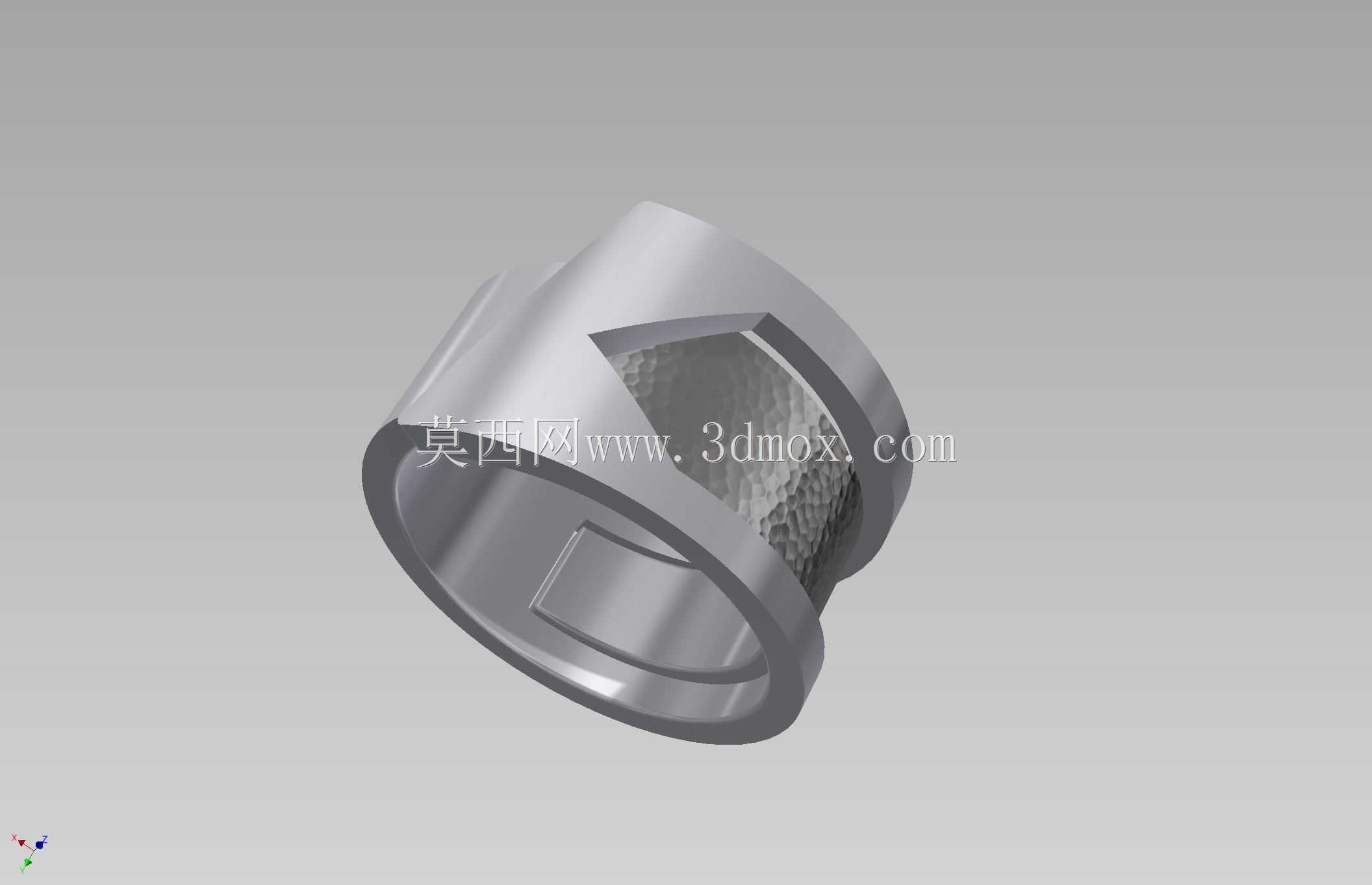

带斜向定位槽的环形金属嵌接结构件

项目分类:3D模型 发布时间:2021-09-18 ID:277099
  • 带斜向定位槽的环形金属嵌接结构件
  • 带斜向定位槽的环形金属嵌接结构件

这类带斜向定位槽的环形构件,常应用在流体管路快接结构、小型工装快换定位模块以及轻工设备的轴端限位组件中,日常选型时很容易忽略其斜槽的导向角度对装配效率的影响。从实际使用场景来看,它不需要额外的销钉或者紧固件辅助定位,依靠自身环形基体的内孔与配合轴段形成基孔制间隙配合,外侧的斜向槽可以在装配时顺着对接件的凸台滑入,旋转极小角度就能完成轴向锁止,相比传统的卡簧限位,拆装效率能提升近四成,尤其适合需要频繁更换工装模组、定期拆检维护的设备工位。设计这类构件时,首先要确认安装边界的轴向空间,环形基体的轴向厚度不能超过对接腔的深度,否则会出现装配后端面虚接、密封失效的问题;斜槽的切入角度不能设计得过陡,否则装配时凸台卡滞,过缓则会导致锁止后受轴向力容易脱开,常规工况下15度到20度的斜角是兼顾导向顺滑度和锁止可靠性的区间。内孔的加工精度要控制在H7级公差,和配合轴的间隙保持在0.02到0.05毫米之间,间隙过大会导致装配后径向窜动,影响整个传动或者管路对接的同轴度,间隙过小则会在温差较大的工况下出现热胀抱死的问题。构件外侧的环形凸缘是主要的受力承载面,设计时要核算凸缘的剪切强度,根据设备运行时的轴向冲击力调整凸缘的径向厚度,避免受冲击后凸缘断裂导致构件脱落。斜槽的末端要设计一段平直的止退段,长度不小于3毫米,当对接凸台滑入斜槽末端后进入平直段,即使受持续的轴向振动也不会出现松脱回转,不需要额外增加防松胶或者止退螺钉。这类构件的外形没有多余的外凸结构,安装时可以直接嵌入对应的安装沉孔内,不需要预留额外的扳手操作空间,在布局紧凑的小型自动化设备、便携液压工具的内部结构中应用十分广泛,建模时要注意斜槽与环形基体的过渡圆角处理,避免应力集中导致槽口位置在反复拆装后出现疲劳裂纹,圆角半径通常取槽深的八分之一到六分之一,既能消除应力集中点,也不会影响凸台在槽内的滑动顺畅度。
