单连续曲面镂空吊环多孔艺术摆件

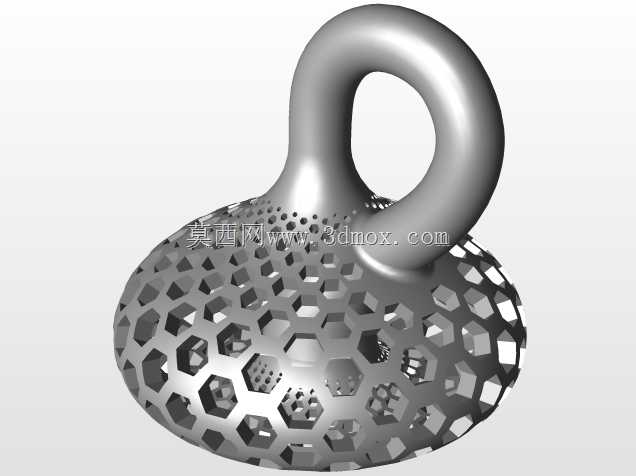

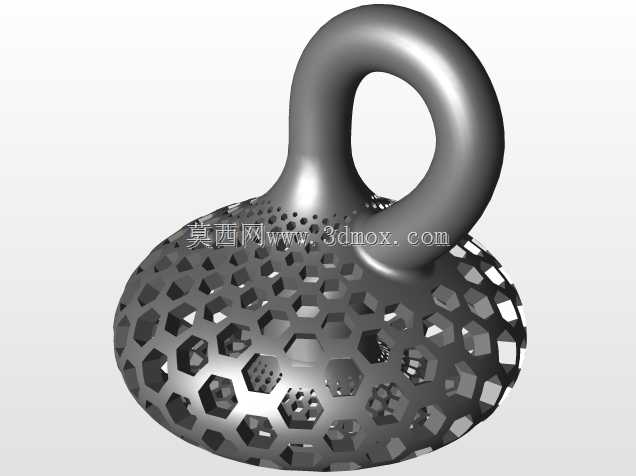

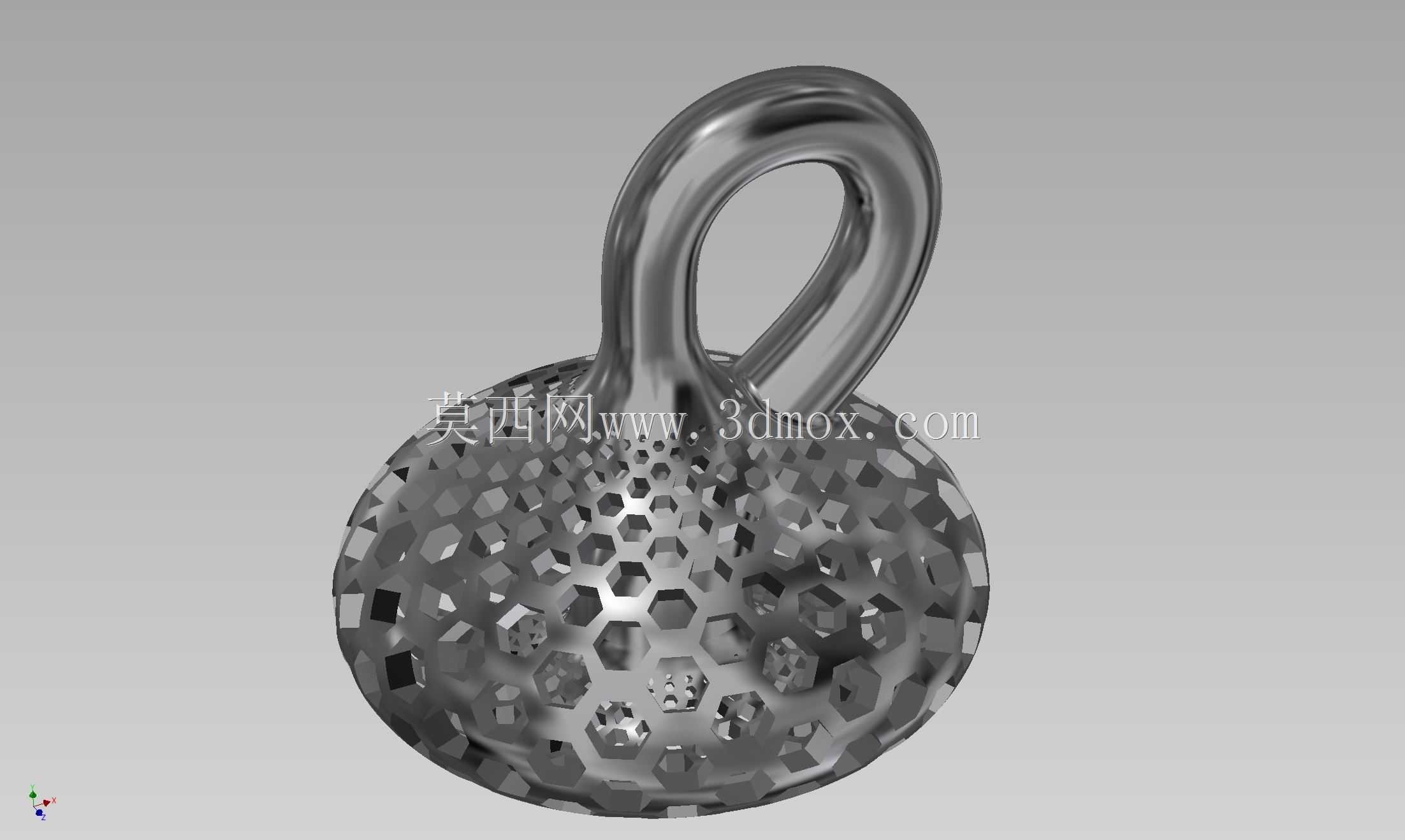

　　这个结构件的核心价值不在于承担传统机械传动任务，而在于展示单连续曲面在复杂空间造型中的组织方式。整体由下部近似半球形的多孔壳体和上部弯曲闭合的环形提手组成，两部分并非通过装配关系拼接，而是在曲面层面连续过渡，形成从外表面到内表面始终连通的单一表面体。对于从事结构建模、增材制造工艺验证和概念装置设计的人员来说，这类造型能够直接用于检查曲面缝合、壁厚控制、镂空孔阵列以及自由曲面过渡等关键环节。

　　下部膨大的壳体承担主体视觉和结构支撑作用，外轮廓接近饱满的半球或扁球形态，曲面从底部向颈部逐渐收拢。壳体表面分布大量六边形及多边形镂空孔，孔洞并非简单在实体上切除，而是随球面曲率变化进行排布，孔径、孔向和相邻孔之间的筋宽都需要与局部曲率匹配。靠近底部的区域曲面较平缓，孔位可以保持较规则的阵列关系；靠近颈部和提手连接处，曲面扭转加剧，孔形需要随法向方向调整，否则容易出现筋条过窄、局部壁厚突变或曲面自交。工程建模时，通常先建立主体旋转或放样曲面，再通过曲面投影、曲线映射或参数化阵列生成孔边界，最后用统一的修剪、加厚和缝合逻辑保证整个壳体连续。

　　上部环形提手从壳体颈部分出，形成类似吊环的闭合弯柄。它的截面不是简单圆管沿路径扫掠，而是在与壳体汇合处逐渐展宽，使提手外壁与多孔壳体表面自然衔接。提手内侧形成可供抓握或悬挂的空间，外侧弧线饱满，截面在弯曲顶部和两侧过渡区存在明显曲率变化。若用于实际展示装置，提手区域需要重点控制最小壁厚和弯曲段的截面连续性；若采用金属打印或树脂打印，环柄顶部与颈部连接处属于应力传递较集中的位置，镂空孔不宜过度靠近过渡根部，应保留一定宽度的实体加强带。

　　从应用场景看，该造型并不对应某一台设备中的固定安装零件，更接近机械结构与艺术装置之间的概念作品。它可以作为拓扑优化教学中的连续曲面案例，用来说明多孔轻量化结构如何在保持外形完整的同时减少材料；也可以放在增材制造工艺验证中，检验悬空孔、曲面薄壁、复杂内腔和无支撑区域的成型能力。在展览陈设、创意产品外观、灯具外罩或装饰挂件设计中，这种镂空球体加吊环的形态还能提供光影穿透和空间透视效果，孔洞会在内部形成重复的明暗纹理，使实体质量看起来明显轻于实际体积。

　　设计思路上，最关键的是维持“只有一个表面”的几何特征。普通实体零件往往由多个独立面围合而成，而该作品强调外表面、内表面和孔洞边缘之间连续贯通，类似拓扑学中的单侧曲面概念在三维造型上的延伸。建模时不能把吊环、球体和孔格分别做成实体后简单布尔合并，因为这种方式容易在交接处留下重叠面、碎面或厚度不一致的问题。更合理的方法是先搭建完整的空间曲面骨架，再以统一曲面为基础进行开孔、偏移和实体化，使每一处孔壁、每一段环柄和每一条筋肋都属于同一套连续几何逻辑。

　　外形边界方面，下部球体决定了作品的占位宽度和放置稳定性，底部虽然呈曲面形态，但若作为摆件使用，需要在最低点附近建立较小的平稳接触区，或通过配套底座承托。上部吊环决定整体高度和悬挂边界，环孔内部需要预留手指穿入或挂钩通过的空间，因此环柄不能过度粗厚，环孔也不能被颈部曲面侵占。侧向投影中，吊环宽度小于球体最大直径，使作品在视觉上呈现下宽上窄的稳定比例；运输和陈列时，外轮廓包装尺寸主要由球体最大直径决定，吊装或悬挂时的受力点则集中在环柄顶部。

　　安装与使用边界需要结合具体制造方式判断。若作为纯展示模型，重点是表面质量和孔格完整性，底部可设置平面切口、隐藏底座或磁吸连接件；若作为灯具外罩，内部需要预留光源腔体，镂空孔尺寸要兼顾透光率与防尘要求；若作为金属挂件，则吊环截面、孔边圆角和颈部过渡半径都要按承载方向复核。由于整体存在大量开孔，刚性并非由完整球壳提供，而是依靠孔间网状筋条连续传力，因此任何局部孔距过小、筋宽过薄或曲面尖角，都会在成型、搬运和受拉时成为薄弱点。

　　在三维建模过程中，还要特别注意孔洞与提手交汇处的曲面方向。球体上的孔轴大致沿径向布置，而提手区域的曲面法向随弯管路径不断变化，如果孔阵列直接沿用球坐标系，会在颈肩位置产生拉伸变形的孔形。工程处理时可将模型划分为球体多孔区、颈部过渡区和环柄实心区三套参数规则：球体区强调孔格均匀，过渡区强调筋条顺滑，环柄区强调截面强度。三个区域之间不设置明显装配缝，而是通过密度渐变和孔位收缩完成视觉与结构上的衔接。

　　从实际成型角度看，镂空结构能够显著减少材料用量，但也带来清粉、清树脂和后处理的难度。多边形孔洞需要有足够尺寸让粉末或液态树脂流出，尤其球体内部与环柄下方容易形成残留区。孔边若保持锐边，打印后容易出现毛刺和应力集中，设计时应在孔壁与外表面相交处加入微小圆角。对于需要抛光、电镀或喷涂的表面，过密孔格会增加处理难度；对于以光影效果为目标的装置，则可以适当增大孔径、减少筋宽，使内部结构在光照下呈现更清晰的层次。

　　总体来看，这件作品的工程意义在于把连续曲面、多孔轻量化、环形受力和艺术化外形整合到同一几何体中。它既可以作为复杂曲面建模练习，也可以作为增材制造成型能力的检验件；既能够服务于创意陈设产品的外观开发，也能够为拓扑结构、网状壳体和悬挂类构件提供造型参考。设计时围绕球体占位、环柄抓握、孔格密度、壁厚均匀和过渡连续性进行控制，就能在保证单表面几何特征的同时，使作品具备稳定的视觉比例和可制造的结构基础。
