TechmarkTM200差压测量仪表三维模型

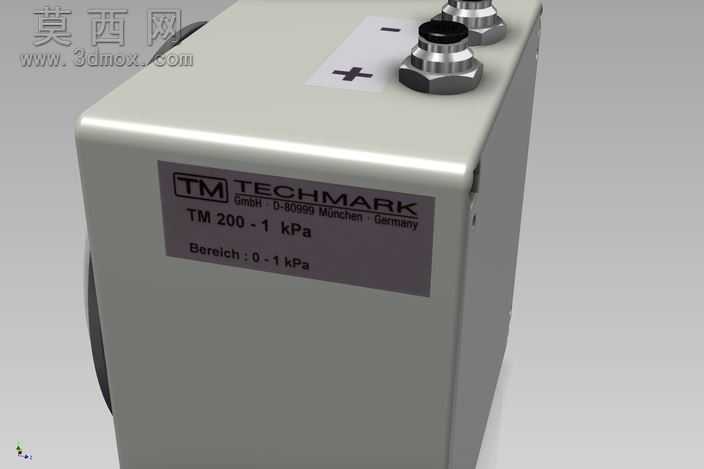

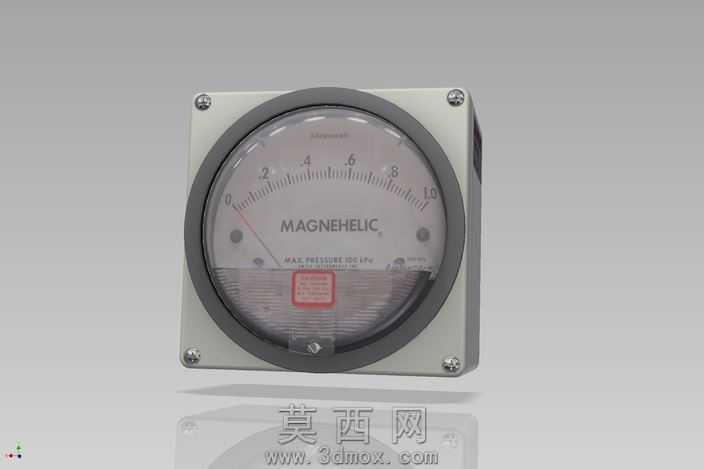

本作品为Techmark TM200型差压测量装置的三维建模成果，建模过程围绕工业测量仪表的真实结构与外观特征展开，完整还原了该款差压测量设备的全部细节。建模初期先梳理差压表的整体结构逻辑，将模型拆分为方形金属壳体、圆形表盘观测区、顶部压力接嘴、侧边标识铭牌、底部安装结构几个独立模块，分别进行参数化建模，确保各部件的装配关系完全匹配实物的安装逻辑。壳体部分采用钣金折弯的建模思路，还原了金属壳体的直角折边、边角固定螺丝孔位、壳体表面的哑光金属质感，通过调整材质的粗糙度与金属度参数，模拟出铸铝壳体经表面处理后的细腻磨砂质感，同时还原了壳体边角的轻微倒角处理，避免尖锐棱角带来的不真实感。表盘区域是建模的重点部分，首先构建圆形表圈的凸起结构，还原表圈与壳体之间的密封嵌装结构，表盘玻璃采用半透明高反射材质，模拟钢化玻璃的透光与反光效果，表盘内部的刻度标识、品牌字样、红色指示按键都逐一进行建模还原，刻度线的粗细、数值标识的排布都严格参考实物比例，确保表盘的可读性与真实产品一致。顶部的两个压力接嘴采用外螺纹结构建模，还原接嘴根部的六角紧固结构、顶部的进气接口细节，接嘴的金属亮面材质与壳体的哑光材质形成明确区分，还原不同机加工表面的质感差异。侧边的铭牌区域通过凹凸贴图还原铭牌上的参数标识文字，模拟金属铭牌蚀刻后的视觉效果。模型整体完成装配校验后，搭建了简洁的影棚渲染环境，采用柔光打光方式突出壳体的轮廓与材质质感，添加了柔和的地面反射效果，让模型展示更具立体感，同时保留了模型的可编辑性，可直接用于工业产品展示、教学演示、设备装配模拟等场景，各部件的分层建模逻辑也支持后续对模型进行结构拆解、参数调整等二次修改，能够满足不同使用场景下的模型调用需求。
