带筋条椭球形球冠端盖结构设计

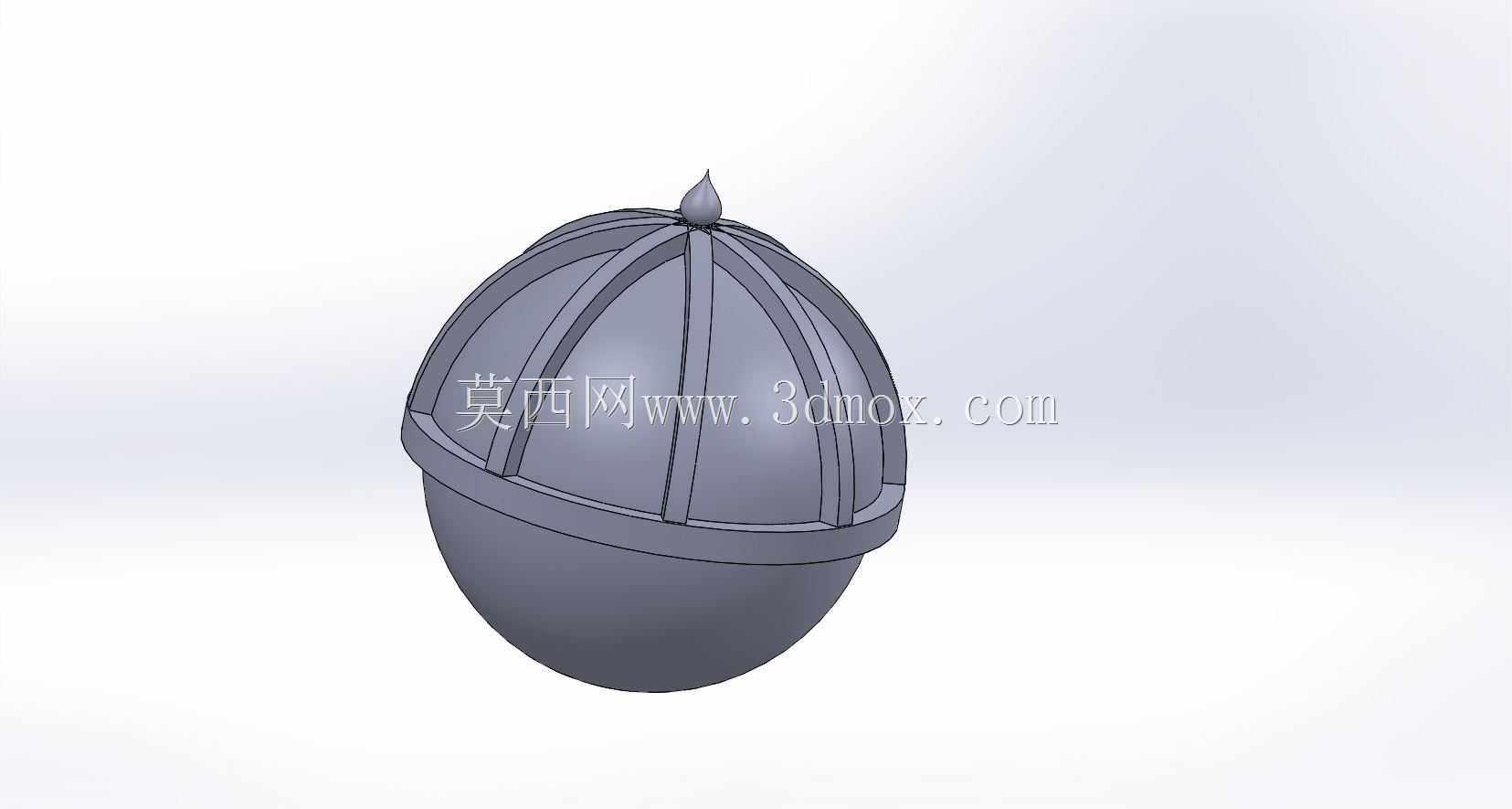

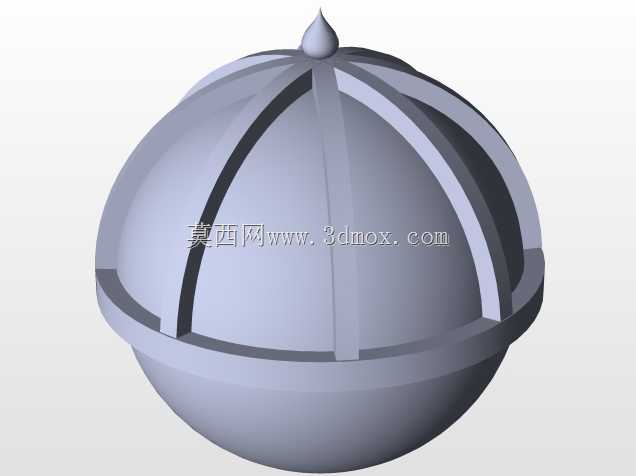

该球冠结构属于承压壳体类零部件，在常压储运容器、小型反应腔体、户外防护设备、装饰性包覆结构中均有广泛应用场景，区别于标准半球形封头，该结构采用椭球弧面作为主体曲面，下部衔接直边段，可直接与对应直径的筒身完成对接装配，无需额外加工过渡坡口即可适配常规焊接、卡接或法兰连接工艺。从结构功能来看，外表面均匀分布的纵向筋条从顶部尖端一直延伸至直边段上方的环形加强箍位置，既可以提升薄壁壳体的抗外压失稳能力，减少薄壳在负压工况、外部冲击载荷下出现凹陷变形的概率，也能在壳体注塑、钣金冲压成型过程中起到料流导向、抑制成型翘曲的作用，顶部的小凸尖结构可作为吊装定位点，也可适配排气阀、吊环等外接配件的安装。设计过程中优先采用回转曲面作为主体基准，所有筋条沿回转中心周向均布，环形加强箍设置在曲面与直边段的衔接位置，刚好抵消曲面与直边过渡处的应力集中，无需额外增加壁厚即可满足常规工况下的刚度要求，整体壁厚保持均匀一致，不管是采用金属板材冲压成型、工程塑料注塑成型还是复合材料手糊成型，都能避免因壁厚差导致的成型缺陷。安装边界上，下部直边段的外径与对接筒身的内径保持公差配合，直边段长度预留足够的连接密封面宽度，筋条的外轮廓直径不超过直边段的外接圆尺寸，可保证多个该类结构堆叠储运时不会出现筋条卡滞，顶部凸尖的高度控制在整体高度的十分之一以内，不会额外占用过多安装空间，也避免突出部位在运输安装过程中出现磕碰断裂。实际选型应用时，可根据承压等级调整筋条的厚度与高度，若用于常压装饰场景，可适当减薄壁厚、缩小筋条截面尺寸，若用于有一定压力的腔体端盖，可增加筋条数量、加大环形加强箍的截面尺寸，无需改动主体曲面参数即可快速完成系列化变型设计，大幅缩短同类型零件的开发周期。
