带圆角安装孔的矩形设备连接底板

　　在各类工业设备的机架搭建、功能模块拼接场景里，这类带安装孔的矩形底板是出现频率极高的基础连接件，它不承担动力传输、运动导向这类核心功能，却直接决定了上层模块的安装精度与长期运行的结构稳定性，很多设备运行中出现的模块移位、连接松动问题，追根溯源往往是底板的安装边界设计不合理、固定点位布局失当导致的。从实际使用场景来看，这类底板常被用在小型气动元件安装座、传感器固定支架、轻型输送线侧边挡料模块、小型电控元件的安装基座位置，它的核心作用是在两个存在高度差的安装面之间做过渡衔接，同时通过预设的安装孔位，省去现场配钻的工序，提升设备组装的效率。

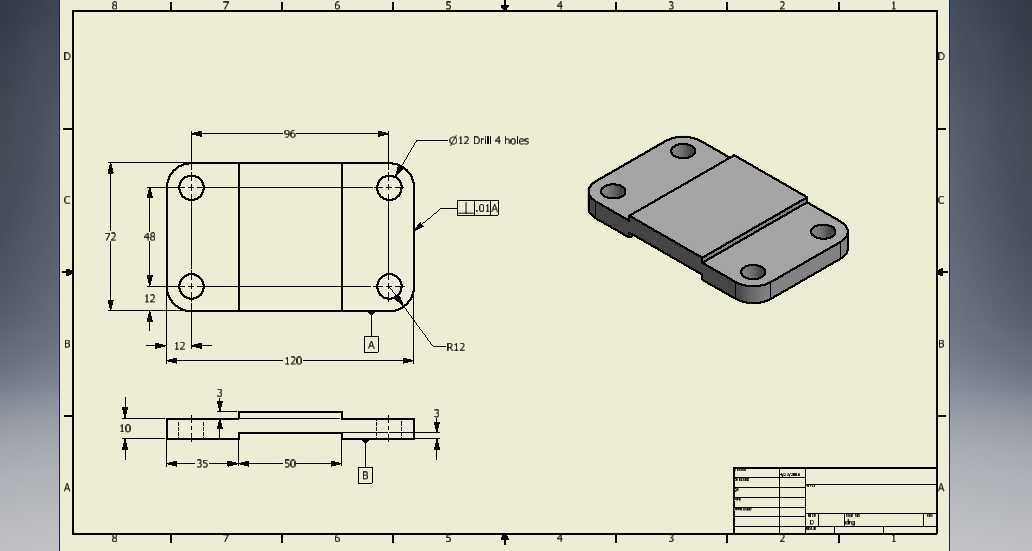

　　这款底板的整体轮廓采用矩形带圆角的设计，四个角做R12的圆弧过渡，并非单纯为了外观规整，更多是从实际装配场景出发：直角边缘在安装时容易划伤操作人员的手套或皮肤，同时在设备运行产生持续振动的工况下，直角位置会出现应力集中，长期使用后容易从角部产生裂纹，倒圆角后能有效分散边角的应力，提升零件的抗疲劳性能。整体长度方向尺寸为120mm，宽度方向为72mm，这个尺寸属于小型安装底板的常用规格，适配市面上多数小型标准气缸、微型导轨滑台的安装孔距，不需要额外做转接板就能直接匹配安装。

　　安装孔位的布局是这款底板设计的核心考量，四个Φ12的通孔分别布置在靠近四个圆角的位置，孔中心距离侧边的距离为12mm，这种对称式的四点固定布局，能让每个固定点的受力均匀分布，不会出现单侧受力过大导致的底板翘曲问题。孔位采用通孔设计，适配M10的内六角圆柱头螺栓安装，安装时螺栓从底板上方穿入，下方配合螺母或者直接拧入机架的预设螺纹孔，拆装都很方便。值得注意的是，底板中间区域做了下沉式的台阶结构，台阶高度为3mm，中间下沉区域的长度为50mm，两侧保留的凸台宽度为35mm，这个台阶结构的作用是给上层安装的零件做定位，上层零件可以直接嵌入下沉区域，不需要额外做定位销就能限制X、Y方向的位移，只需要通过四个安装孔的螺栓锁紧就能完成固定，大幅降低装配时的对位难度。

　　厚度方向的总尺寸为10mm，这个厚度经过实际工况验证，在承受50kg以内的静载荷时，不会出现明显的形变，满足多数轻型工业模块的安装承重需求。如果是用于有冲击载荷的场景，只需要在底板下方增加对应厚度的垫片，或者更换更高强度的材料即可，不需要修改整体的孔位布局。底板的侧边标注有粗糙度要求，安装面的粗糙度控制在Ra1.6，保证和机架、上层零件的贴合度，避免因为接触面不平整导致的安装倾斜，影响上层元件的运行精度。

　　设计这类底板的时候，首先要确认的是上层安装元件的安装孔距，保证四个固定孔的位置能和上层元件、下层机架的孔位完全对应，避免出现孔位错位无法安装的问题；其次要根据承载的重量选择合适的板材厚度，避免过薄导致受力变形，过厚则会增加不必要的材料成本和整体重量；圆角的尺寸要和安装空间匹配，如果安装位置的侧边有其他干涉零件，圆角半径可以适当调整，但不建议直接做直角，避免应力集中的问题。另外，这类底板的材料通常选用Q235钢板，表面做发黑或者镀锌处理，提升防锈能力，在有耐腐蚀需求的场景下，也可以选用304不锈钢材质加工，不需要修改整体的结构尺寸，只需要调整对应的加工工艺即可。

　　在实际装配过程中，安装这类底板需要先清理下层机架安装面的焊渣、毛刺，保证接触面平整，然后先将四个螺栓轻轻带上，不要完全锁紧，调整底板的位置，确认上层元件的安装方向正确后，再按照对角线的顺序逐步锁紧螺栓，避免因为锁紧顺序不对导致底板出现翘曲变形。如果是用于有持续振动的设备上，建议在螺栓上增加防松垫圈或者涂抹螺纹锁固胶，避免长期振动后螺栓松动，导致底板移位。这类底板虽然结构简单，但是作为设备的基础连接件，它的加工精度直接影响整个模块的安装精度，孔位的位置公差通常控制在±0.1mm以内，保证安装时不需要强行扩孔就能顺利装配，同时台阶面的平面度控制在0.05mm以内，保证上层元件安装后不会出现倾斜。
