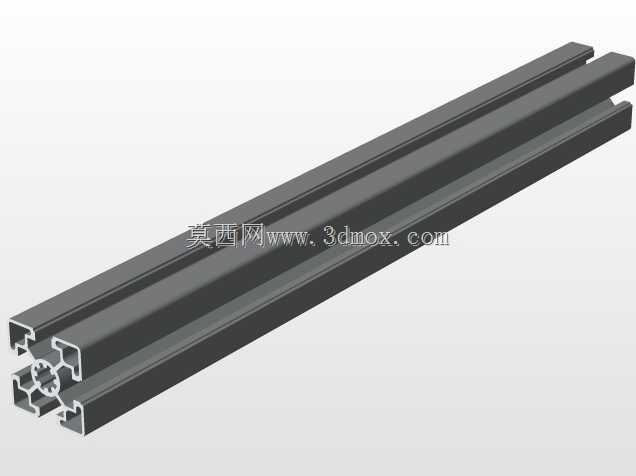

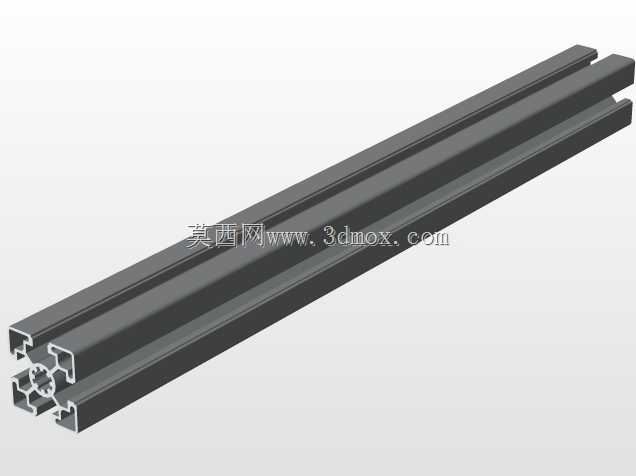

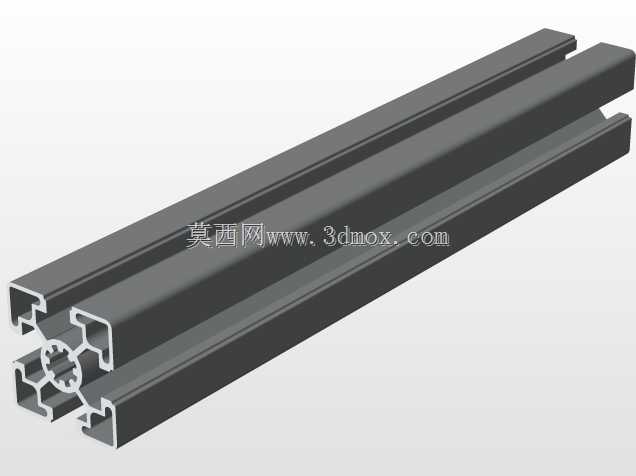

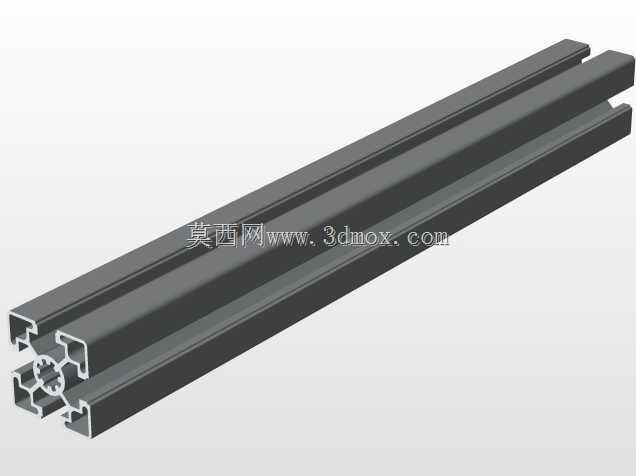

45X45型材拼接多层置物展示框结构

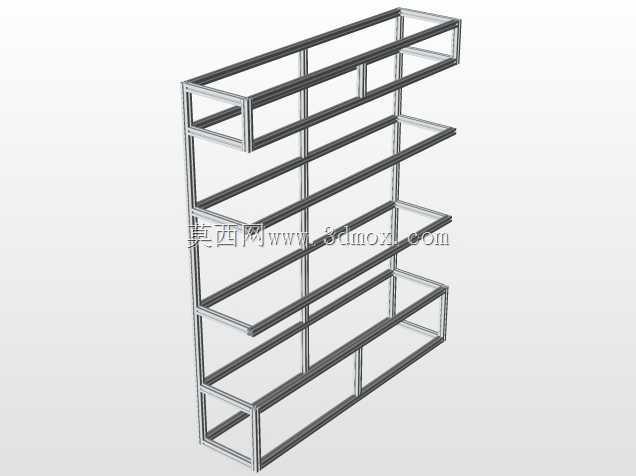

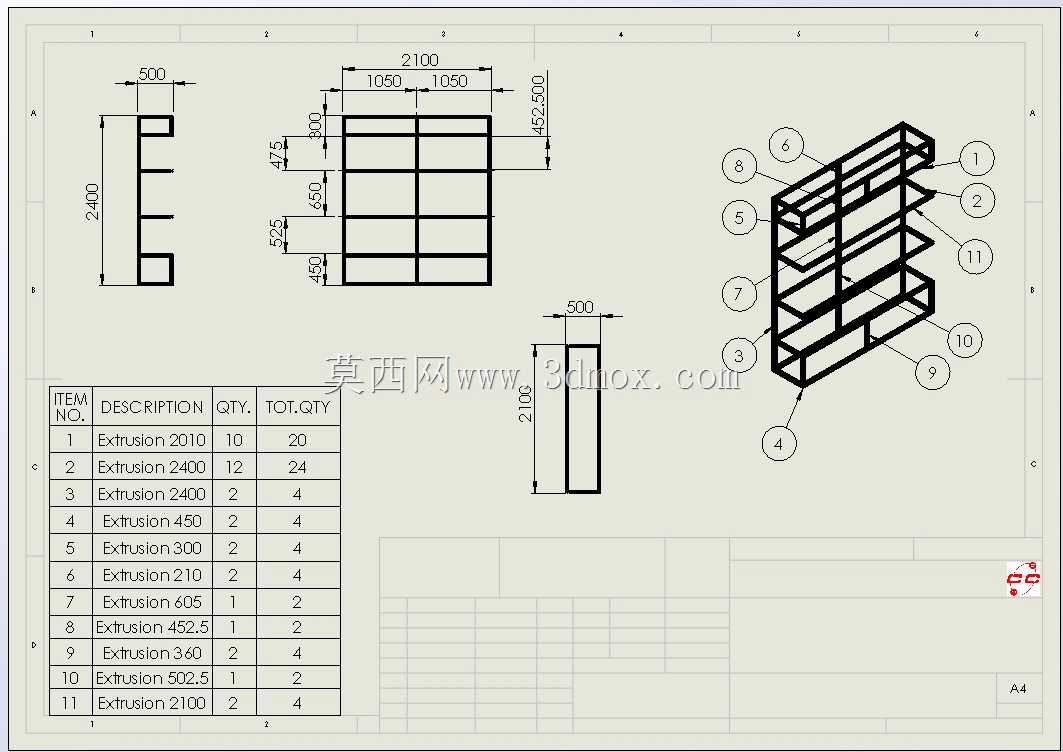

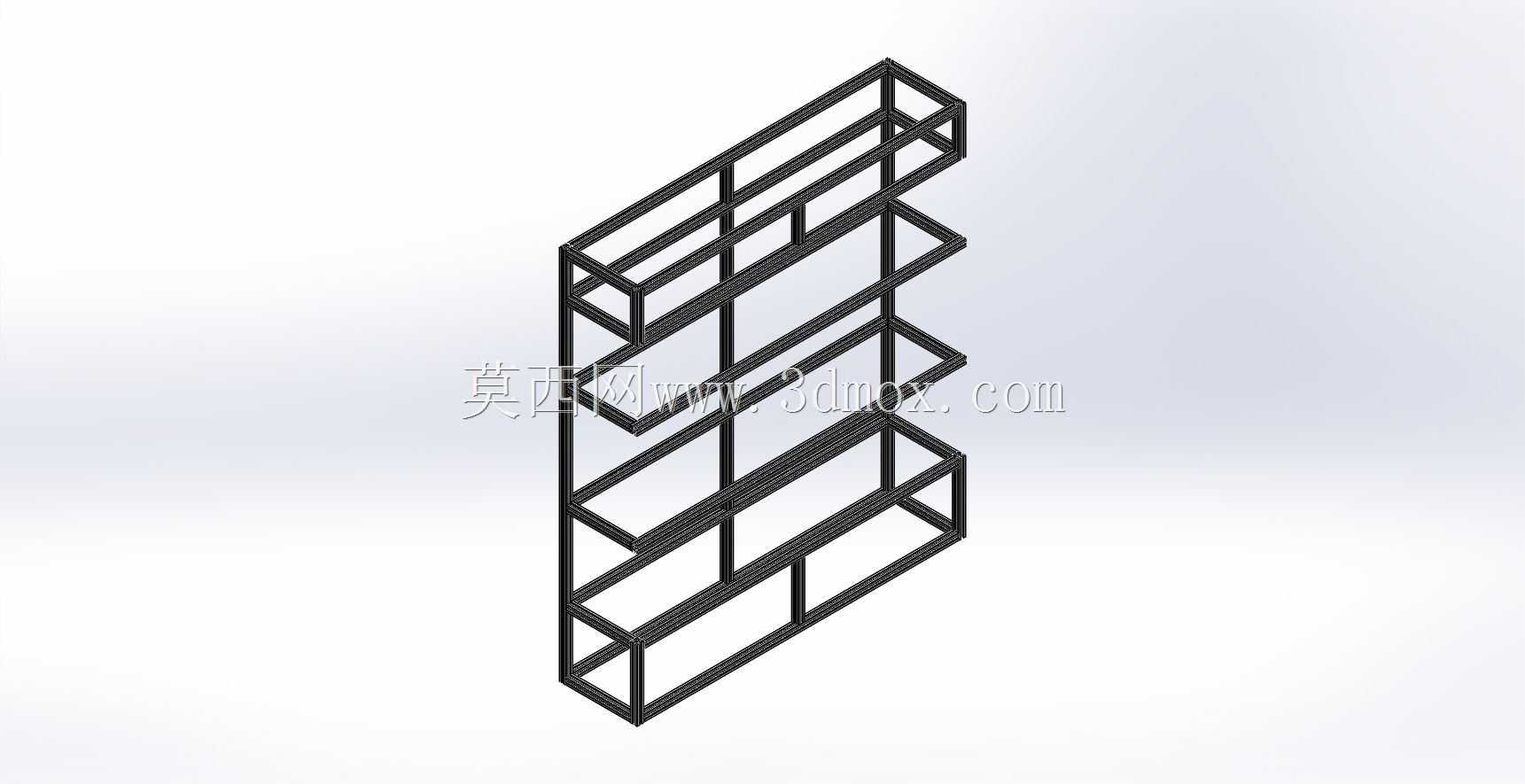

　　日常线下门店商品陈列、车间工位物料暂存、展厅样品规整展示场景中，这类采用45X45规格型材搭建的多层展示框，是兼顾结构强度与组装灵活性的常用承载构件。区别于一体化焊接的固定架体，该结构全部采用标准规格挤压型材裁切后拼接，所有横向、纵向杆件的裁切长度都经过排布核算，单根型材的受力段长度控制在合理区间，避免大跨度无支撑导致的层板挠曲变形。从结构排布来看，整体框架的外轮廓宽度控制在2100mm，侧边厚度为500mm，总高度2400mm，这个尺寸边界刚好适配常规室内墙面的安装预留空间，不会出现超出常规门洞、电梯轿厢运输尺寸的问题，也能匹配多数商用场所的墙面预留安装位，不需要额外对现场空间做破坏性改造。框架内部做了多层横向分隔，

　　每层的竖向间距根据常见陈列物品的高度做了差异化设置，下部预留的450mm间距可以放置高度较高的盒装物料、大件展品，中部605mm、605mm的间距适配常规尺寸的商品、工件摆放，上部452.5mm的间距则适合放置轻薄类的展示样品、小型物料，空间利用率比等间距排布的框架高出不少。设计时特意将主受力立柱设置在框架的后侧与侧边交接位置，每根立柱都和横向的层板支撑杆件做双向连接，避免单侧受力出现的框架侧倾问题；前侧没有设置遮挡杆件，完全开放的取放面不会阻碍操作人员拿取层板上的物品，也不会遮挡展示物品的可视面，符合展示类架体的使用需求。所有杆件的连接节点都对应型材的标准连接方式，不需要在型材表面做额外的焊接打磨处理，

　　现场组装时只需要对应编号的杆件依次锁紧连接件即可，组装完成后如果需要调整层间距，只需要松开对应位置的紧固件，移动横向支撑杆的位置就能完成调整，不需要重新裁切型材或者更换构件。从安装适配性来看，框架底部预留了和地面固定的连接点位，后侧也预留了和墙面锚固的安装孔，既可以直接落地放置作为独立置物架使用，也可以通过膨胀螺栓固定在墙面上作为壁挂展示架使用，两种安装方式都能保证架体满载时的结构稳定性，不会出现晃动、倾覆的风险。层板的支撑边框采用和主框架同规格的45X45型材，每块层板的支撑边框都做了井字形的内部加强，即使层板上放置重量较大的金属工件、整箱货品，支撑边框也不会出现局部变形，层板表面可以根据使用需求搭配亚克力板、

　　密度板或者金属网格板，适配不同的陈列物品特性。在车间生产场景中使用时，该框架可以放置在流水线旁作为工位物料架，每层对应不同工序的加工零件，操作人员不需要转身就能取到所需物料，减少无效动作的耗时；在门店展示场景中，框架的开放结构可以让顾客从正面、侧面两个方向看到陈列的商品，没有视觉遮挡，搭配灯光后展示效果更好；在仓储场景中，这类框架可以堆叠放置，充分利用仓库的竖向空间，存放轻型的仓储物料，比重型仓储货架的成本更低，组装也更便捷。设计过程中对每一根杆件的长度都做了公差预留，裁切时的长度误差控制在0.5mm以内，保证组装后框架的整体对角线误差不超过2mm，不会出现架体扭曲、层板倾斜的问题；所有连接点位的位置都避开了型材的应力集中区域，反复拆装也不会出现型材连接处开裂的问题，整体结构的使用寿命比普通薄壁焊接架体更长。
