颈戴式呼吸监测调节设备结构设计

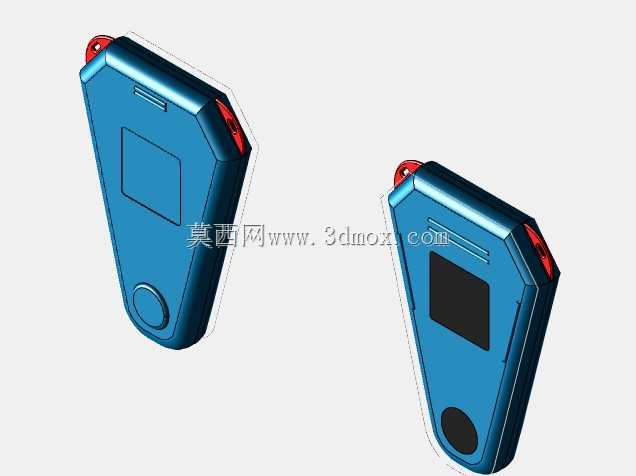

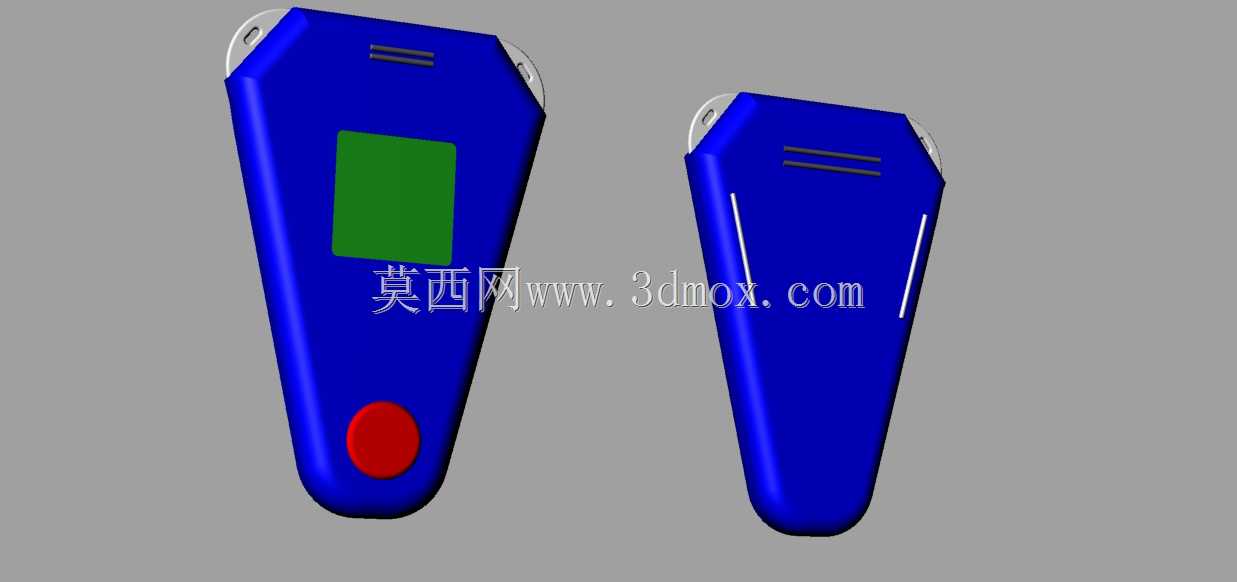

这款颈戴式呼吸监测调节设备，主要面向日常呼吸功能训练、心肺状态监测场景使用，可适配居家康复训练、运动呼吸节奏调整、高压人群呼吸放松等多种实际使用场景，区别于传统台式呼吸训练装置，颈挂的佩戴形式完全解放使用者双手，不会对日常活动、轻量运动造成额外阻碍。设备核心功能覆盖三大模块，首先是生理参数采集模块，可实时捕捉使用者的血氧饱和度水平、实时心率数据，采集模块的感应端贴合颈部皮肤位置，建模时特意做了弧面过渡处理，避免硬质壳体长期佩戴产生压痕；其次是呼吸节律引导模块，内置振动马达，可根据使用者实时呼吸频率、生理参数状态输出不同强度的振动提示，帮助使用者调整呼吸节奏，逐步建立平稳的腹式呼吸模式，改善过度换气、呼吸浅快等问题；最后是数据显示模块，正面嵌入的矩形显示区域可实时展示当前监测数值、训练时长、呼吸节奏引导标识，单颗实体按键设置在壳体下端拇指自然触碰的位置，盲操作即可完成模式切换、启停控制，无需刻意低头寻找按键。从结构设计思路来看，整体壳体采用长水滴形流线造型，上端做了内收的挂颈弧度，贴合人体颈部侧面的生理曲线，建模时将壳体壁厚控制在1.8mm，既保证壳体结构强度，又能控制整体重量，避免长期佩戴产生颈部负重感；壳体两侧预留的挂绳安装位做了内嵌式金属衬套结构，防止挂绳反复拉扯造成壳体开裂，内部PCB板、电池、振动马达的安装位都设置了对应的定位筋与卡扣，无需额外螺丝固定即可完成内部组件装配，降低组装工序复杂度。外形尺寸方面，单台设备主体长度控制在110mm，最宽处38mm，厚度15mm，佩戴后不会突出衣领过多，兼顾佩戴隐蔽性；安装边界上，内部元器件的排布预留了0.5mm的安全间隙，显示区域与壳体的配合面做了0.3mm的台阶位，方便粘贴防水透明面板，按键位置预留0.2mm的活动间隙，保证按键按压手感顺畅无卡滞，壳体合模面设置在侧面中线位置，避免合模痕出现在正面可视区域，提升外观质感。
