伸缩式穿甲弹头结构创意设计

　　该结构围绕弹头在侵彻过程中的作用逻辑展开，将常规一体式弹头拆分为外层包裹段、中间传力段与前端硬质侵彻尖三个相对独立的部分，各段之间采用同轴滑动配合，整体保持回转体外形。外层包裹段在初始状态下覆盖前端尖体，使弹头外轮廓接近常规圆头弹形，便于在膛内运动和供弹过程中保持稳定姿态；当弹头撞击高硬度透明防护板材时，外层包裹段受阻力作用沿轴向向后滑移，内部红色硬质尖体逐步伸出，使接触面积在侵彻瞬间显著缩小，接触应力集中于尖端，从而提升对硬脆材料的局部破碎能力。这种分段思路并非用于真实武器改装，而是作为机械结构教学中“冲击载荷下轴向相对运动”“阻力触发伸缩”“外形随工况变化”的具象案例，帮助结构设计人员理解多段同轴零件在高速碰撞中的受力传递关系。

　　从外形尺寸与安装边界看，模型整体保持弹药类回转零件的细长比例，各段外径沿轴线连续过渡，避免出现明显台阶影响外部轮廓。外层包裹段内壁设置轴向滑动腔，中间传力段位于腔体内部，承担撞击力由尖体向尾部的传递；前端尖体采用小锥角收敛造型，尖端直径远小于弹头主体直径，用于在接触防护面时形成高压强区。各段配合面需控制同轴度，若径向间隙过大，伸缩过程中容易出现卡滞或偏摆；若间隙过小，则在高速冲击和表面摩擦条件下可能无法顺利滑移。建模时可将各段分别建立独立实体，再通过同轴约束组装，便于检查伸出极限、缩回极限以及相邻段之间的轴向重叠长度。

　　在功能特性上，该结构的核心在于“外层保形、内层破障”。未触发时，外层圆钝壳体提供较完整的气动外形和容纳空间；触发后，尖体外露并优先接触目标，外层壳体随后沿目标表面产生减速和退让。该过程类似工程中常见的缓冲套筒与冲击顶杆组合：外部套筒承受初始接触阻力，内部顶杆在惯性和传力作用下继续前伸。虽然对象表现为弹头，但其机械原理可迁移到穿刺工具、破窗机构、冲击顶针、缓冲式定位销等民用装置设计中。例如，在应急破窗器中，外层保护套可保证日常携带安全，撞击时内藏尖针伸出；在自动化夹具中，伸缩定位销也需要通过外套与内销的相对运动实现导向和触发。

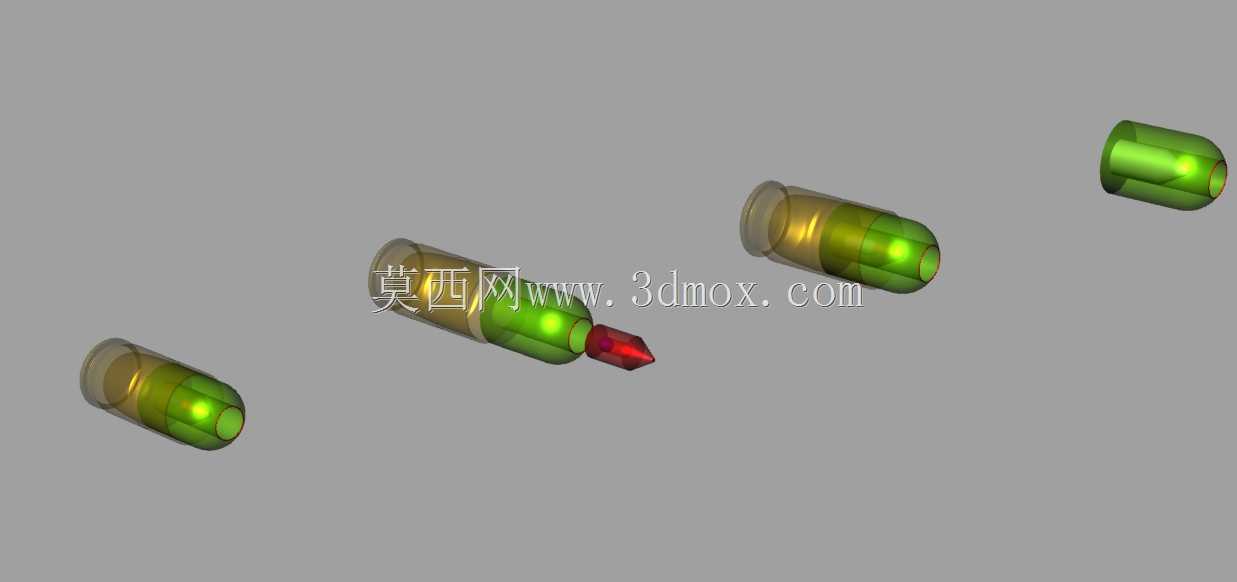

　　设计思路上，模型没有采用复杂曲面或异形外壳，而是以简单回转体为主，便于观察内部运动关系。外层壳体采用半透明绿色效果表达，中间传力段使用金属质感，前端侵彻尖以红色区分，这种视觉分区能够清晰展示零件层级：最外层负责外形与滑动约束，中间层负责连接和传力，最前端负责集中载荷。尾部保留与弹壳状筒体衔接的圆柱边界，端部直径和内腔深度需要在装配中统一，使各段在缩回状态下不会发生轴向脱离。滑动腔的有效长度应大于尖体伸出行程，同时保留足够的重叠导向长度，防止尖体伸出后因支撑不足而弯折。

　　从工程建模角度看，该类结构适合用于装配运动检查，而非单一外观造型。绘制时应先确定弹头总长度、最大外径、尖端锥角和各段壁厚，再建立轴线草图，通过旋转生成基础实体；随后按照伸缩行程切割内腔和限位面，保证外层壳体后移时能够避让中间段凸缘。限位结构不宜过于尖锐，应在台阶处设置小圆角，以降低冲击应力集中。若用于原理验证，可进一步补充质量中心位置、各段质量分配和碰撞接触区域分析，因为在高速冲击场景中，外层段与内层段的减速差异直接决定尖体能否及时伸出。

　　应用场景方面，该模型可作为机械原理课程、三维装配练习、碰撞触发机构讨论的演示对象。它把抽象的“阻力—惯性—轴向滑移”关系转化为可见的多段实体，使设计者能够直观检查缩回状态与伸出状态的外形差异。对于设备选型和结构设计人员而言，其参考价值不在弹药本身，而在于分段式伸缩冲击结构的布局方式：如何用同轴套筒容纳尖体，如何通过接触面触发动作，如何在有限长度内兼顾导向、传力和限位。实际民用机构转化时，还需结合材料强度、冲击速度、复位方式和安全防护进行重新设计，模型中的比例和造型仅用于表达结构组成与运动逻辑。
