细木工门窗套加工成型刀盘三维设计

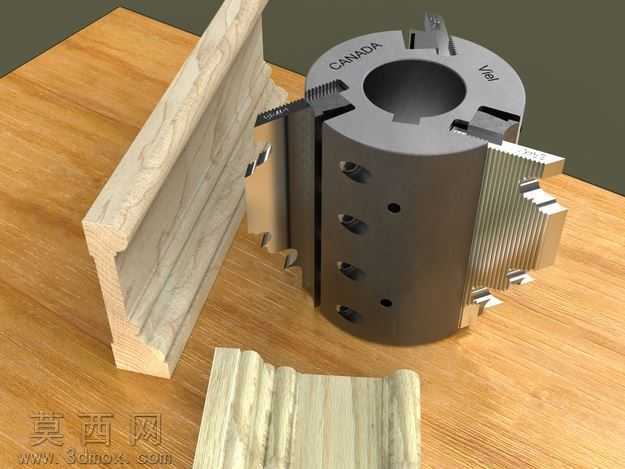

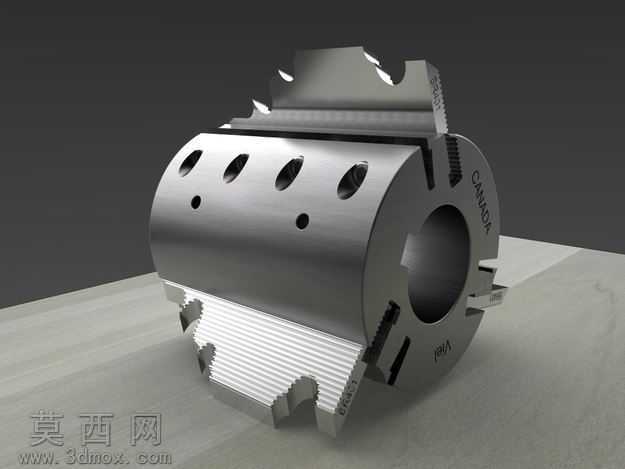

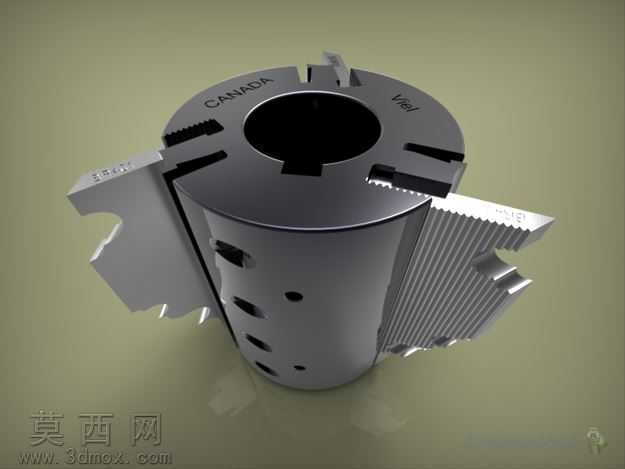

本模型为细木工成型刀盘安装组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循木工切削刀具的实际装配逻辑，对刀盘主体、可换刀片、定位销孔、锁紧螺孔、中心安装轴孔等结构进行1:1比例还原，确保各部件的装配公差符合实际机械加工的装配要求。渲染阶段采用金属材质与木质加工样件搭配的展示方案，刀盘主体赋予哑光合金钢材质，还原热处理后金属表面的细腻磨砂质感，刀片切削刃部分做高反光金属处理，突出刃口的锋利度与加工精度，配套的加工木样件采用真实浅橡木纹理材质，还原木材经该刀盘切削后的成型面效果，场景采用柔和的室内漫射光照，搭配木质工作台面作为承载，清晰呈现刀盘与加工工件的配合关系。结构设计上，刀盘采用分体式可换刀片结构，圆周方向均匀排布多组成型切削刀片，刀片通过内六角锁紧螺钉固定在刀盘基体的定位槽内，中心轴孔设置键槽结构用于和机床主轴传递扭矩，刀盘侧面的多组螺孔用于刀片安装后的微调锁紧，可适配不同厚度的门窗套线条加工需求，刀片的切削轮廓完全匹配木门窗套的线型设计，一次走刀即可完成木线的成型切削，无需后续多工序打磨修型。设计思路围绕木工加工的实际生产场景展开，针对门窗套木线批量加工的效率需求，优化刀盘的刀片排布角度，降低切削过程中的木材崩边问题，同时可换刀片的设计能够在刀片磨损后快速更换，无需整体更换刀盘，降低生产耗材成本，模型的各部件均做了可拆解的装配结构设计，能够直观展示刀盘的安装流程与各零件的配合关系，可用于木工刀具设计参考、加工工艺演示以及机床装配调试的教学演示使用。
