机用平口虎钳三维结构设计作品

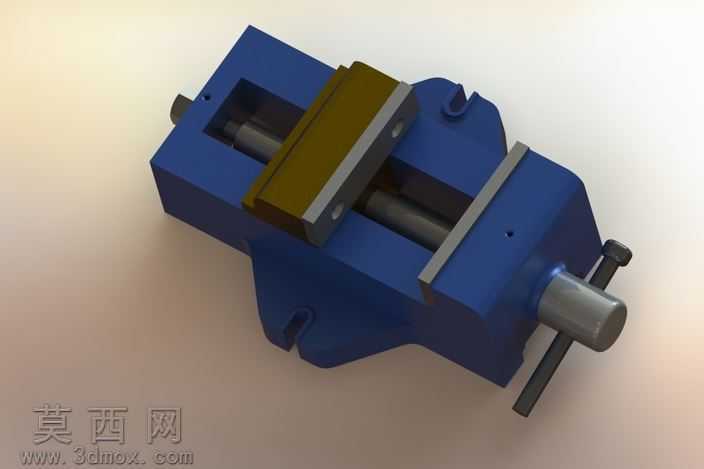

本作品为机用平口虎钳的三维建模设计成果，建模过程严格遵循机械工装夹具的实际生产尺寸规范，以真实机加工场景使用的虎钳为原型完成全结构还原。建模阶段首先完成整体装配基准的定位，以虎钳固定钳身作为基础装配载体，依次完成活动钳身、传动丝杆、导向光杆、钳口夹板、锁紧手柄、底座支撑结构等所有零部件的独立建模，每一个零部件的尺寸公差、装配间隙都参考实际五金产品的行业标准设定，确保各部件之间的装配关系符合机械运动逻辑，丝杆传动的行程范围、钳口的最大开合距离都与真实产品参数保持一致。材质与渲染环节针对不同部件的实际材质属性做了精细化区分：固定钳身与活动钳身采用铸铁材质表现，还原铸铁件特有的哑光深蓝色漆面质感，表面添加细微的铸造颗粒纹理提升真实感；钳口夹板采用合金工具钢材质，表现出淬火后金属的冷硬金属光泽，同时还原钳口表面的防滑齿纹细节；传动丝杆与操作手柄采用中碳钢材质，表现出机加工金属表面的细腻反光，手柄末端的滚花防滑结构也做了细节还原；丝杆端部的锁紧旋钮做了金属镀铬的亮面质感处理，区分不同金属部件的材质差异。结构设计上完整还原了虎钳的核心工作原理：通过转动端部手柄带动传动丝杆旋转，驱动活动钳身沿导向光杆做直线往复运动，实现钳口的开合与工件夹紧动作，固定钳身与活动钳身的配合导轨做了限位结构设计，避免活动钳身行程超程脱落，钳口夹板设计为可更换结构，预留了固定螺丝的安装位，符合实际使用中钳口磨损后可替换的使用需求。渲染阶段采用柔和的工作室顶光配合侧方补光，清晰展现虎钳各部件的结构轮廓与材质质感，阴影过渡自然柔和，既突出了产品的工业属性，也完整呈现了所有结构细节，整体模型可用于机械原理教学、工装夹具设计参考、钳工工具产品展示等多个场景。
