涡轮送风机叶轮结构三维设计作品

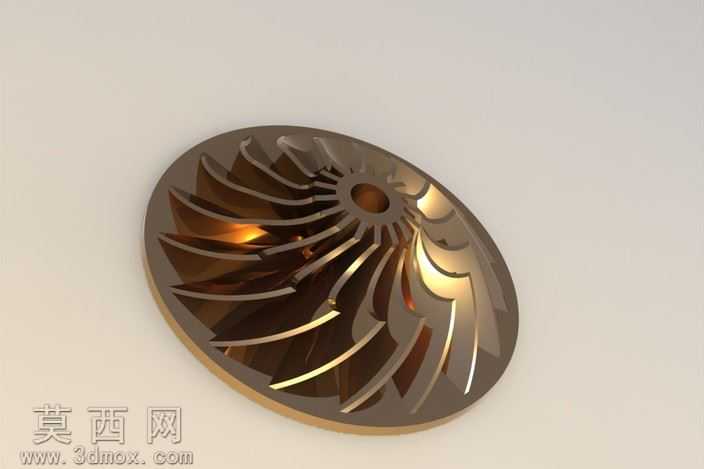

本作品为涡轮送风机核心叶轮部件的三维设计成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先以叶轮中心安装轴孔为定位基准，确定整体轮盘的椭圆轮廓尺寸，匹配送风机的安装适配需求。轮盘上的叶片采用空间扭曲曲面造型设计，每一片叶片的曲率、安装角度都经过流体力学导向的参数调试，叶片从轮盘中心向外缘平滑过渡，前缘做了圆弧导角处理，能够有效降低气流进入时的阻力，尾缘的倾斜角度则匹配气流导出方向，减少送风过程中的涡流损耗。建模过程中对叶片与轮盘的衔接位置做了一体化布尔运算处理，消除了结构缝隙，还原实际生产中的一体成型工艺特征，中心轴孔位置设计了定位卡槽结构，能够保证叶轮与驱动轴装配时的同轴度，避免运转过程中出现偏心抖动问题。材质渲染阶段，为叶轮赋予了金属合金材质效果，调整了材质的反射率与粗糙度参数，模拟出抛光金属表面的光泽质感，在光影设置上采用侧方主光源搭配环境补光的方案，突出叶片曲面的弧度变化与金属材质的厚重质感，清晰展现每一片叶片的空间排布形态。设计思路上围绕涡轮送风机的高效送风需求展开，通过优化叶片的数量、排布间距与曲面造型，平衡送风压力与风量参数，轮盘的边缘做了加厚收边处理，提升叶轮高速运转时的结构强度，避免长期运转出现结构形变。整体模型的结构细节完整还原了涡轮送风机叶轮的装配特征，既可以作为送风设备设计的参考方案，也能够用于流体仿真分析的基础模型，直观展现涡轮类送风部件的结构设计逻辑与造型特点。
