凸缘联轴器结构三维设计作品

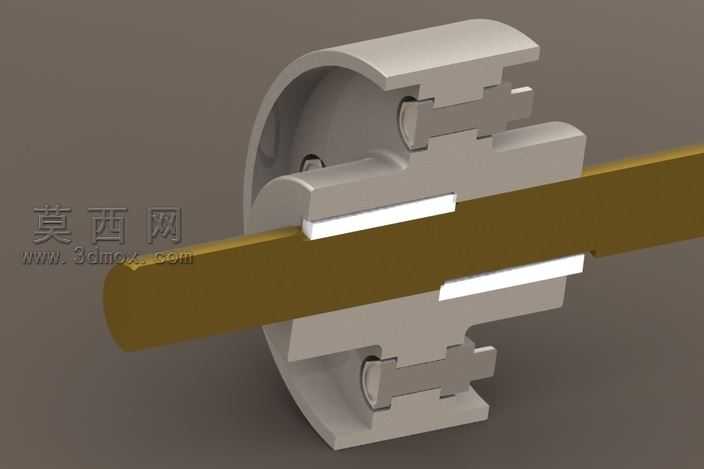

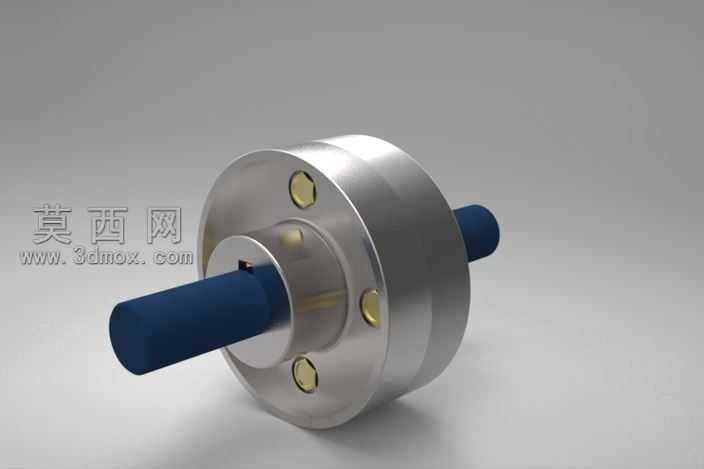

本作品为凸缘联轴器的三维参数化设计成果，建模阶段采用主流三维机械设计软件完成全结构特征构建，首先依据刚性联轴器的传动原理确定整体设计逻辑，将两个带凸缘的半联轴器分别与待连接的两根传动轴通过键连接实现周向固定，再通过螺栓组件将两个半联轴器的凸缘端面锁紧，以此传递运动与转矩。建模过程中严格遵循机械设计标准规范，对半联轴器的轴孔、键槽、凸缘止口、螺栓通孔等关键结构进行精准参数化绘制，保证各配合面的尺寸公差符合装配要求，同时对螺栓、平键等标准件采用标准化特征库调用与适配调整，确保整体装配关系完全符合实际机械装配逻辑。渲染阶段针对不同部件赋予差异化材质表现，半联轴器主体赋予哑光金属灰的铸铁材质，还原铸造零件的真实质感，传动轴赋予黄铜色金属材质并做轻微抛光处理，平键与连接螺栓赋予亮银色钢材材质，通过材质差异清晰区分不同功能的零件，同时设置柔和的漫反射环境光，搭配适度的阴影效果，将联轴器的剖面结构清晰呈现，直观展示内部键连接、止口定位的装配关系。设计过程中重点考量凸缘联轴器的刚性传动特性，通过止口结构保证两半联轴器的同轴度，螺栓连接采用铰制孔螺栓适配方案，确保传动过程中可承受较大转矩，同时兼顾结构的拆装便捷性，整体模型结构完整，特征清晰，可用于机械原理教学演示、传动系统虚拟装配验证等场景，完整还原了凸缘联轴器的实际结构与工作原理。
