AR-15枪械触发装置功能测试夹具

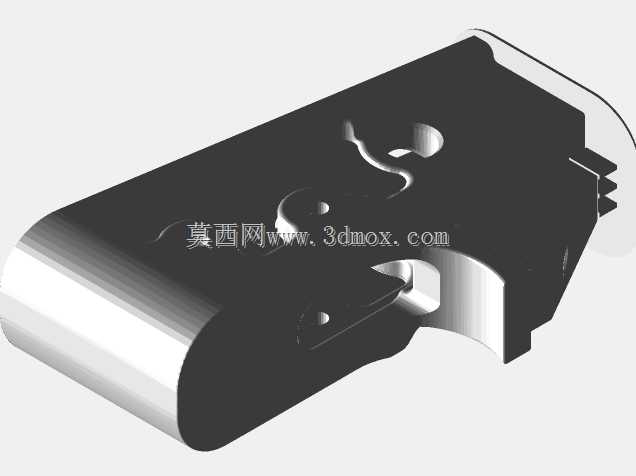

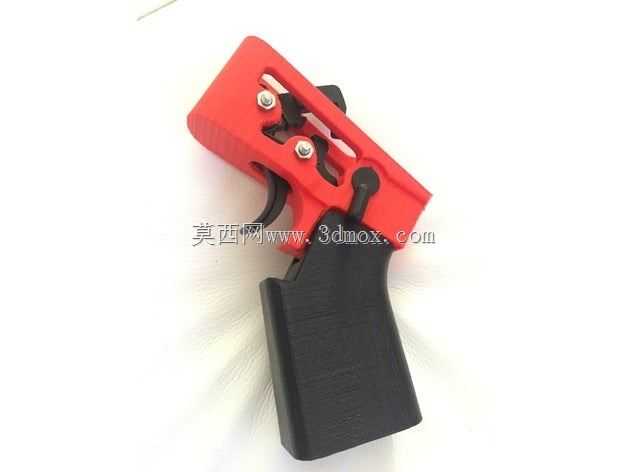

在枪械配件的研发、调校与维修场景中，触发机构的动作可靠性直接决定枪械的使用安全性与射击精度，这款针对AR-15平台设计的触发测试夹具，正是为解决触发装置离线测试、备件存储与预调校需求开发的专用工装。不同于直接在整枪上拆装测试的操作模式，该夹具可独立完成触发机构的全行程动作验证，无需占用整枪资源，尤其适合枪械工坊的批量配件校验、改装件前期性能验证场景，能有效减少整枪拆装带来的部件磨损风险。从功能特性来看，夹具集成了标准AR手枪握把安装位，可完全复刻触发机构在整枪上的安装姿态，测试时的扳机力、行程、复位反馈与实装状态完全一致，能准确反映触发组件的装配精度与动作流畅度，避免出现台架测试合格、实装后出现卡滞或扳机力异常的问题。夹具主体采用分体式结构设计，上部红色主体为触发机构安装基座，预留了对应AR-15触发组件的定位销孔与紧固件安装位，下部黑色部件为标准AR规格握把，握持姿态与实枪完全一致，测试人员可采用与实际射击完全相同的握持手势操作扳机，获得最贴近真实使用场景的操作反馈。设计过程中充分考虑了安装边界的通用性，适配标准规格的AR-15触发组件，安装时仅需2个M4规格、长度34毫米的紧固件配合对应螺母，即可完成触发机构与夹具的紧固连接，无需额外定制专用连接件，装配流程简单，普通操作人员无需专业培训即可快速完成待测组件的装夹。基座上的镂空结构既可以直观观察触发机构内部的 sear、击锤等部件的联动动作，方便排查卡滞、复位不到位等故障，也能在一定程度上减轻夹具整体重量，便于在工作台面上移动或携带至户外测试场地使用。在实际使用中，该夹具除了完成触发装置的动作测试外，还可作为备用触发组件的存储载体，将调校合格的触发组件预先装夹在夹具上存放，避免零散部件丢失，同时能保持组件的装配预紧状态，需要更换时可直接从夹具上拆下组件快速装到整枪上，大幅缩减应急维修时的装配调试时间。针对改装场景，测试人员可在夹具上反复调整扳机簧张力、 sear啮合深度等参数，直到获得理想的扳机力与行程反馈后，再将组件安装到整枪上，避免反复拆装整枪对枪身销孔、部件配合面造成的磨损，也能提升调校效率，减少实装调试的试错成本。夹具的各安装孔位公差严格按照AR-15军用标准尺寸设计，与标准规格的下机匣安装尺寸完全一致，不会出现因夹具尺寸偏差导致的测试数据失真问题，所有棱角位置均做了倒角处理，避免装夹过程中划伤操作人员手部或待测部件表面。
