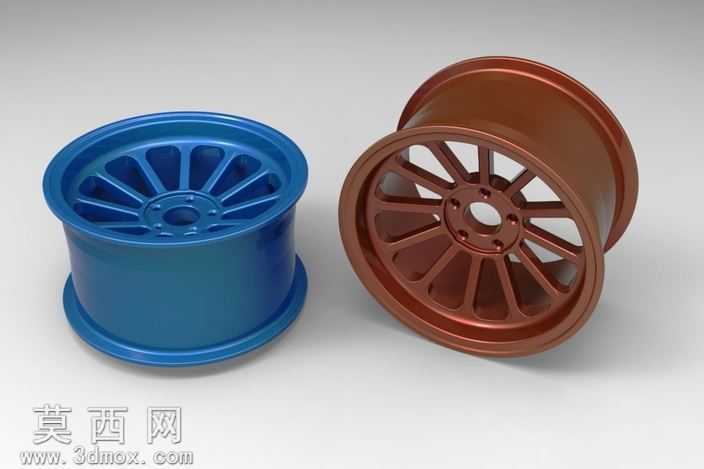

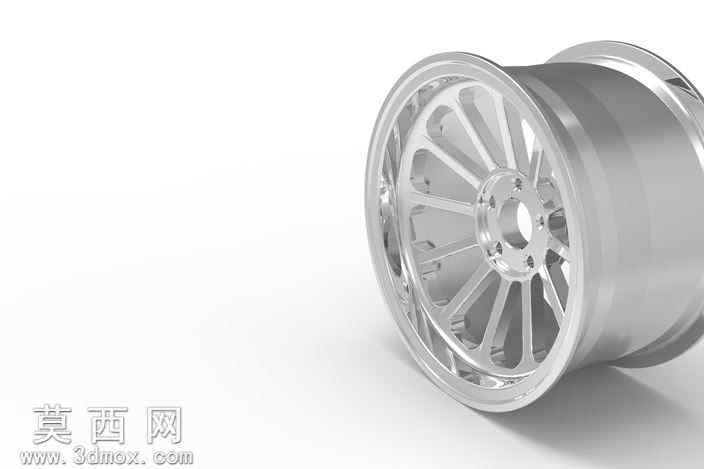

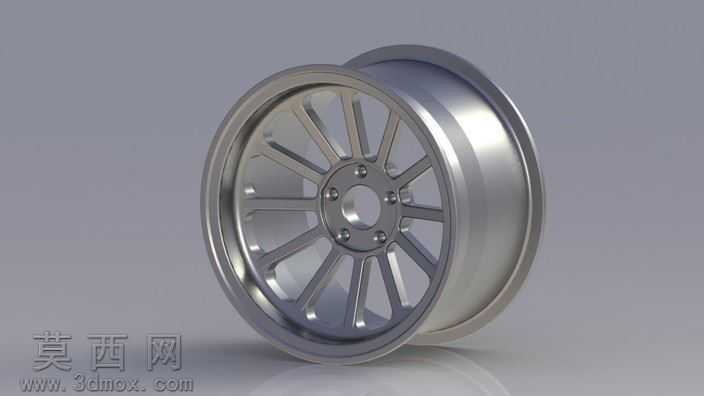

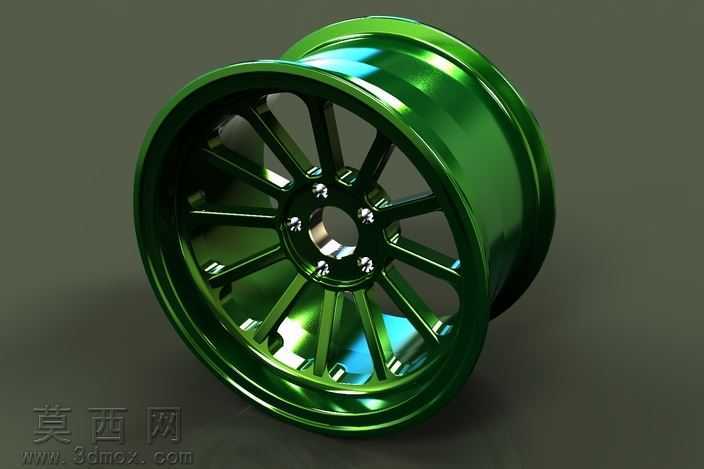

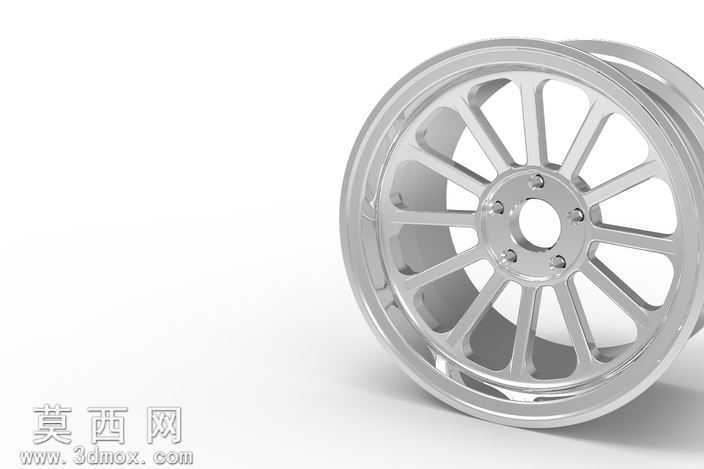

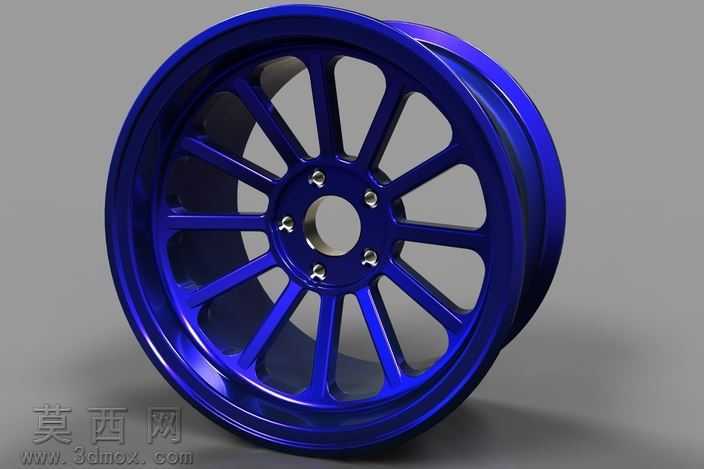

17寸多辐条改装赛车轮毂三维设计

本作品为适配日产、斯巴鲁车型的改装赛车轮毂三维设计，建模过程严格遵循改装轮毂的实际工程参数，首先以轮毂中心孔为定位基准，确定5x114.3的孔距参数，匹配对应车型的轮毂安装位尺寸，设定轮毂直径为17英寸、轮辋宽度为9.5英寸，轮辋偏距值为et0，完全符合竞技改装的参数需求。建模阶段先构建轮辋的基础回转体结构，通过回转特征生成轮辋的胎圈座、轮缘等核心密封结构，保证轮胎安装后的贴合密封性；随后设计多辐条的支撑结构，采用等距阵列的方式生成14组宽辐条造型，辐条从中心安装盘位置向轮辋边缘平滑过渡，辐条截面做渐变收窄处理，既保证辐条的结构强度，又通过镂空区域降低轮毂整体重量，满足赛车轻量化的竞技需求。中心安装盘位置预留螺栓安装孔、中心定位孔的结构，螺栓孔做沉台处理，匹配轮毂螺栓的安装贴合面，中心孔尺寸对应车型轴头直径，保证安装后的同轴度精度。材质渲染阶段采用抛光铝合金材质，调整金属材质的反射率、粗糙度参数，还原锻造铝合金轮毂的亮面金属质感，对辐条边缘做轻微倒角处理，避免应力集中的同时提升光影下的轮廓层次感，轮辋边缘做亮面车边效果处理，还原改装轮毂常见的车亮边工艺细节。设计过程中充分考虑竞技场景的使用需求，辐条的分布角度经过力学优化，在急加速、急制动以及过弯侧向受力时，应力能够均匀分散到整个轮辋结构，避免局部应力集中导致的结构变形，轮辋的胎圈座位置做加强筋结构处理，提升轮胎在低胎压竞技状态下的固定稳定性，防止轮胎脱圈风险。整体模型结构完整，所有安装配合尺寸均符合实车改装的工程标准，可用于改装方案展示、结构力学仿真验证以及改装产品的前期设计参考，模型细节还原度高，金属质感表现真实，能够直观呈现该款竞技改装轮毂的外观特征与结构特点。
