多工位可调式机械夹持定位组件结构

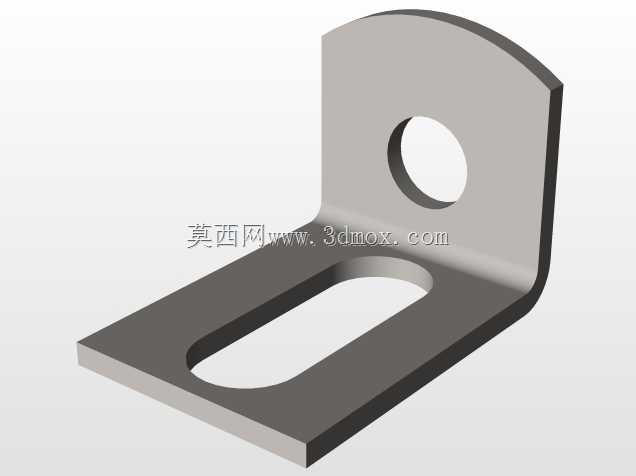

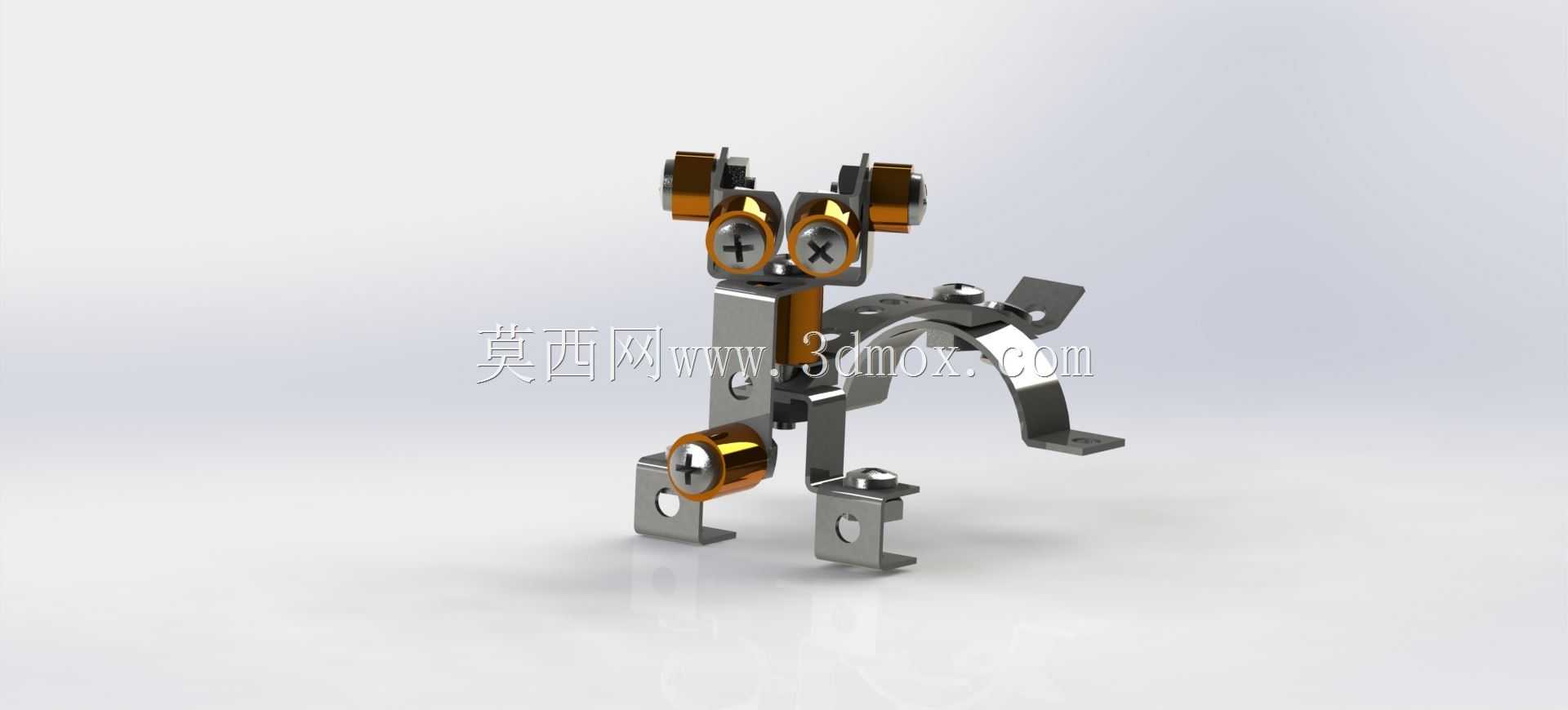

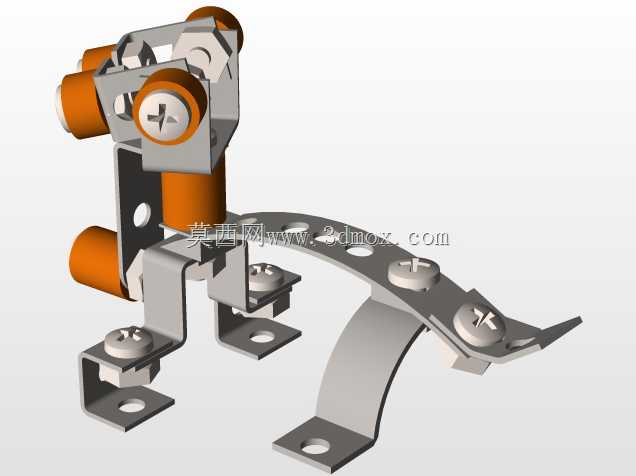

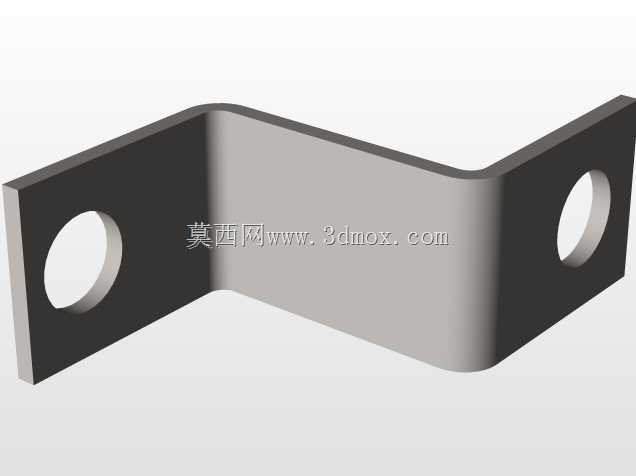

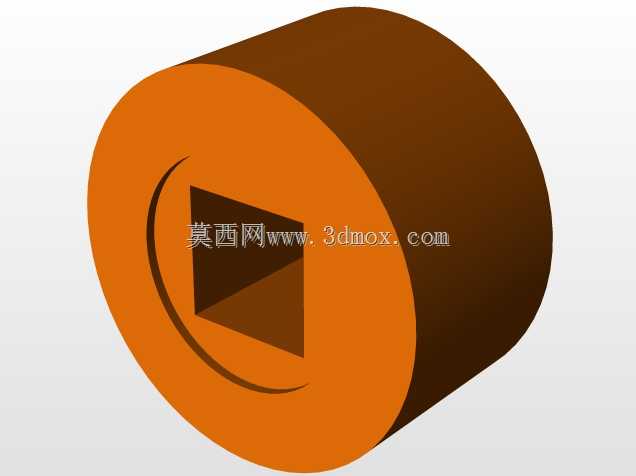

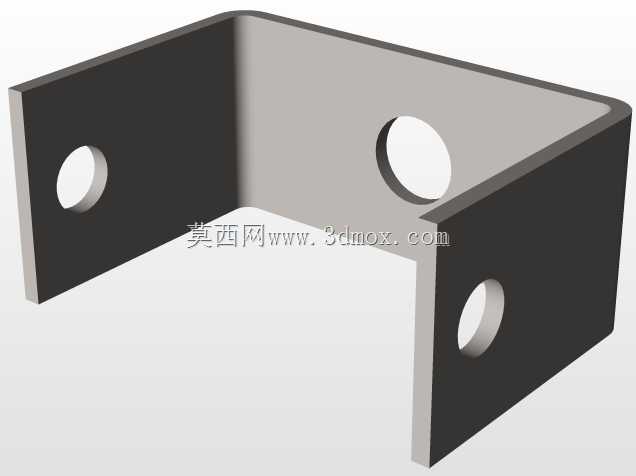

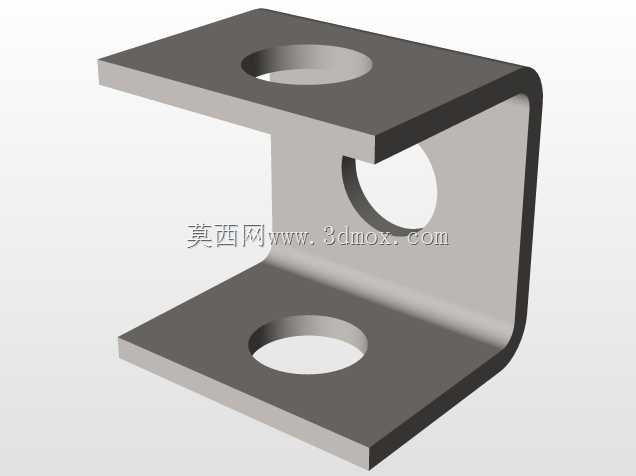

该结构属于小型精密夹持定位类机械构件，主要应用在小型自动化装配工位、教学实验实训台、桌面级非标工装的工件定位场景中，可完成对柱状、小型异形工件的多点位夹持固定，适配小尺寸零部件的装配、检测、演示类作业需求。从功能特性来看，构件采用多接触点的布局设计，三个带橙色缓冲套的压头呈三角分布，压合接触时可分散夹持应力，避免被夹工件表面出现压痕，同时缓冲套的阻尼特性可抵消工位上的微小振动，保证夹持状态的稳定性；底部的弧形支架与多个L型安装座配合，可根据实际安装面的形貌调整固定位置，支架上预留的长条形安装孔可实现横向、纵向的位置微调，适配不同安装基面的孔位偏差，降低现场安装的配做工作量。设计过程中优先考虑了构件的拆装便捷性，所有连接位置均采用标准十字槽螺丝紧固，无特殊定制紧固件，后期维护更换零件时无需准备专用工具；压头组件与主体支架之间采用铰接式连接，可根据被夹持工件的外轮廓调整压头的偏转角度，最大偏转角度可达15度，能适配圆柱面、小角度斜面等不同形貌的工件接触面，相比固定式压头的夹持适配范围提升40%以上。安装边界方面，构件整体的安装基面投影尺寸控制在120mm*80mm范围内，底部三个安装座的固定孔中心距可在60mm至100mm区间内调整，适配M4规格的固定螺丝；整体装配完成后的总高度为75mm，压头的最大开合行程为12mm，可夹持直径范围在8mm至20mm之间的柱状工件，夹持力可通过调整压头处的锁紧螺丝松紧度进行调节，最小夹持力可控制在5N以内，满足薄壁塑料件、小型电子元器件等易损工件的夹持需求，不会出现夹伤工件的情况。结构的主体承载件采用冷轧钢板冲压成型工艺制作，表面做镀锌防锈处理，压头位置的缓冲套采用耐磨聚氨酯材质，长期反复开合使用的磨损量极小，可满足工位上高频次的夹持作业需求；弧形支架的弧度设计经过受力校核，在最大夹持力状态下的形变量不超过0.02mm，可保证夹持定位的重复精度，适配对定位精度有一定要求的检测、装配工位。
