动漫角色恋次斩魄刀实体化造型设计

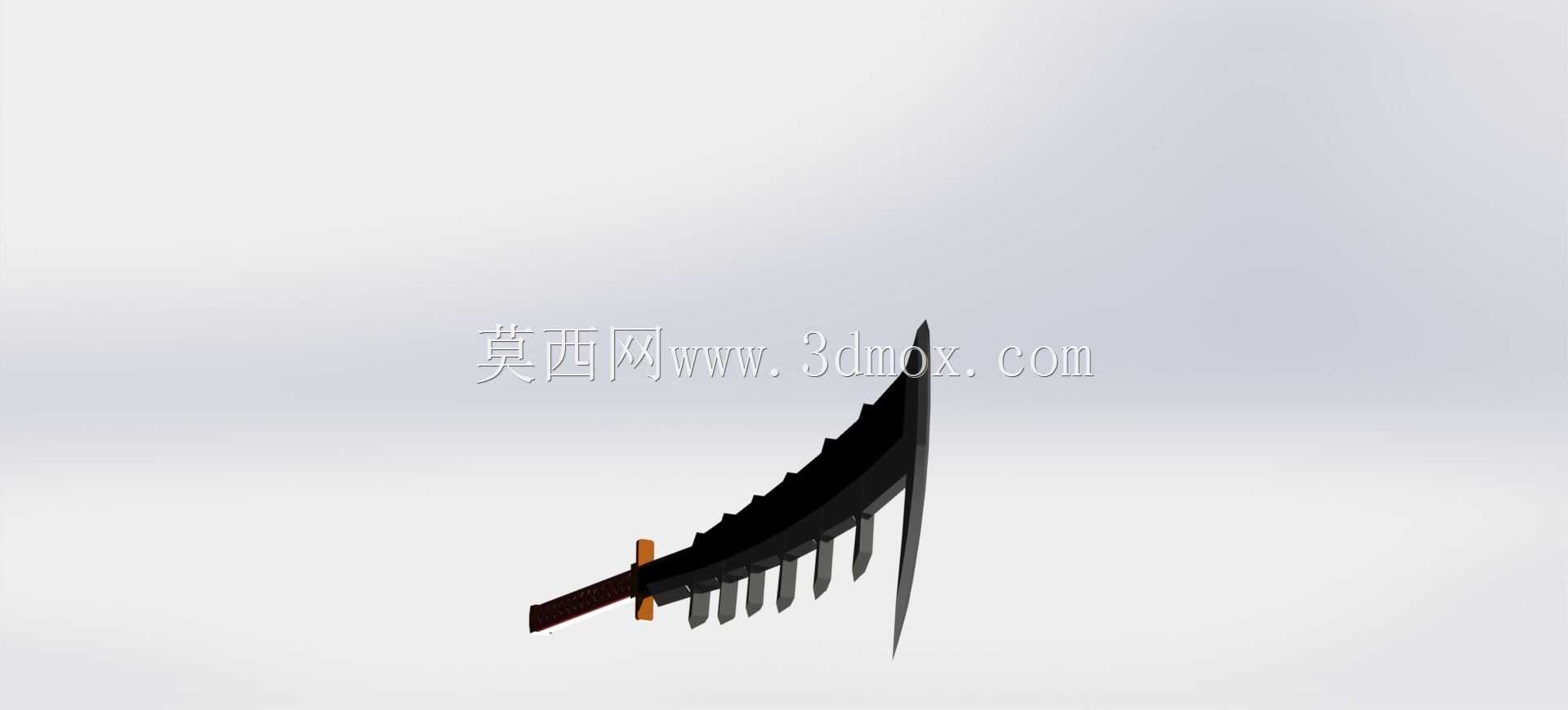

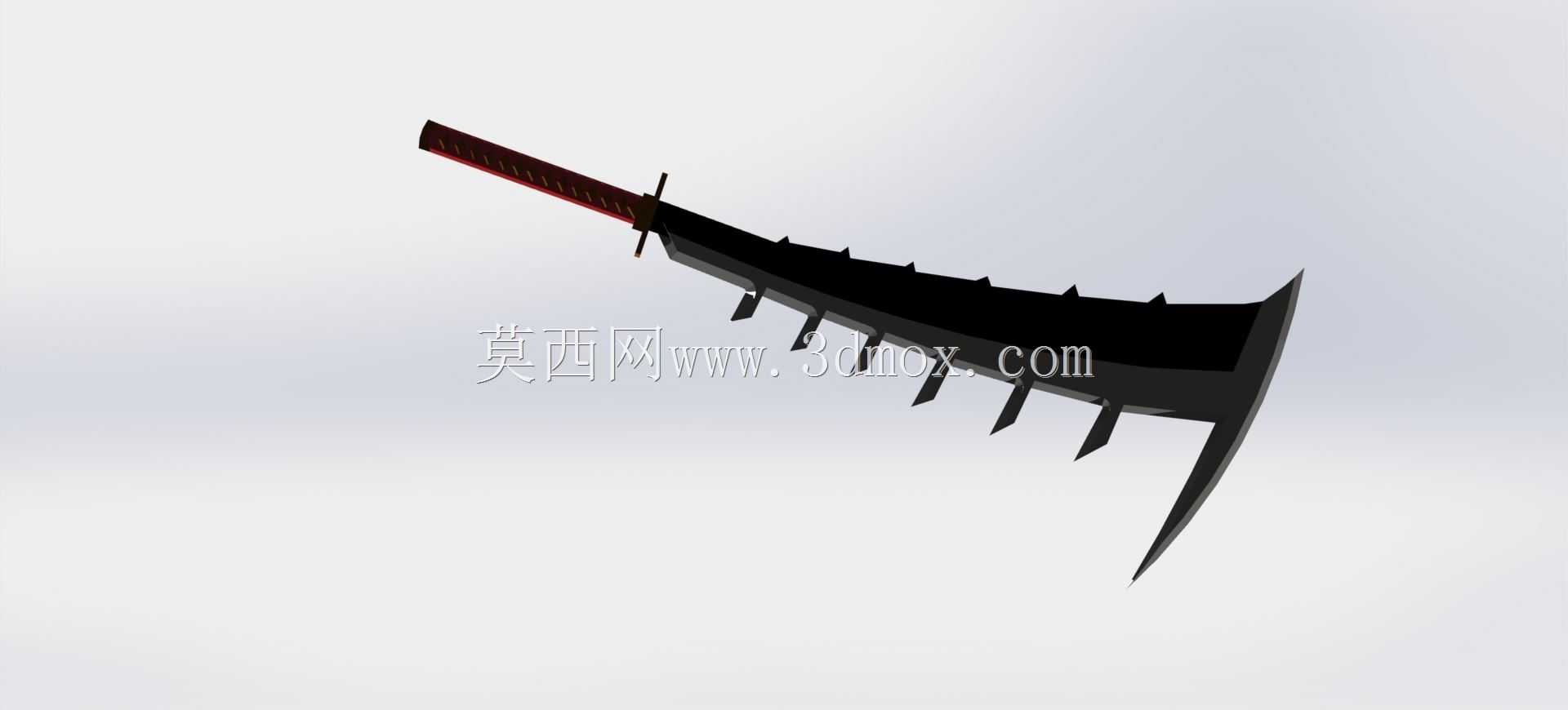

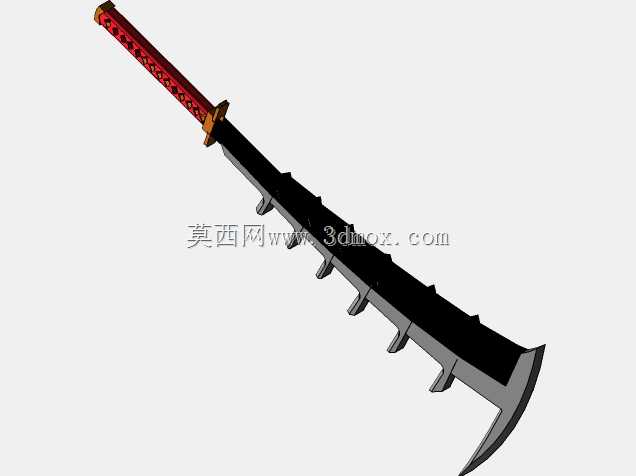

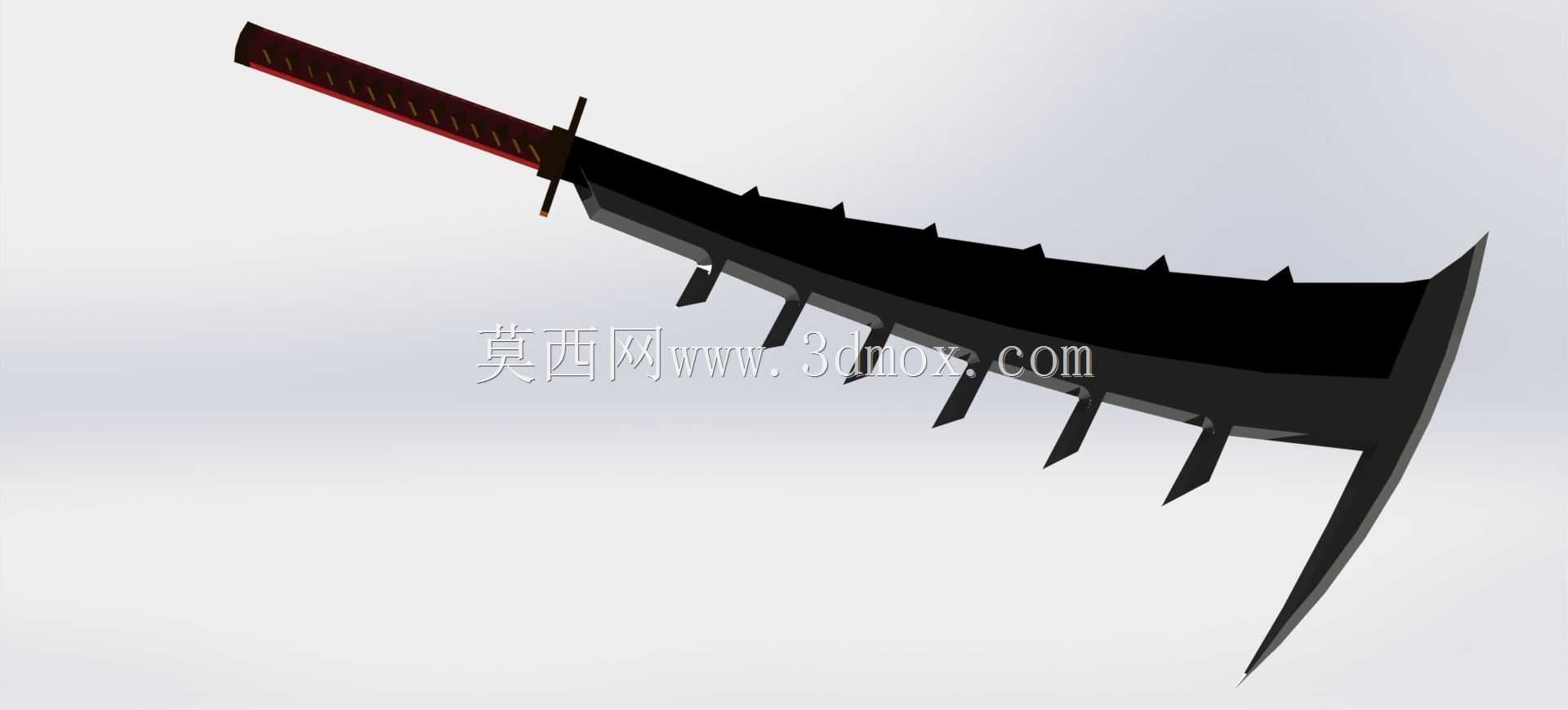

该模型还原的是动漫作品中阿散井恋次所持斩魄刀蛇尾丸的实体化造型，在实际应用场景中，这类高精度道具三维模型主要服务于cosplay道具制作、动漫周边手办开发、影视道具预演以及主题展陈道具的前期结构验证环节。从功能特性来看，该道具属于非功能性的观赏类造型件，无实际切削、劈砍的实用功能，所有结构设计都围绕还原原作视觉特征展开，刀身背部的分段凸起结构是核心识别点，设计时需要兼顾造型还原度与实体制作时的结构强度，避免后期3D打印或者数控雕刻时出现薄壁断裂的问题。设计思路上，首先需要对照原作设定稿梳理整体比例关系，先绘制刀身的主轮廓草图，确定刀身从柄部到刀尖的整体曲率变化，刀身背部的凸起结构采用等距阵列结合局部微调的方式排布，保证每个凸起的倾斜角度、突出高度都和原作视觉效果匹配，同时给每个凸起结构添加0.5mm的工艺圆角，避免实体制作时出现锐边伤人或者打印层厚导致的棱角失真问题。柄部的缠绕纹理采用螺旋扫描的方式生成，红色基底搭配黑色点状装饰的结构，需要单独拆分纹理层，方便后期分色喷涂或者多材料打印时的零件拆分。使用SOLIDWORKS建模时，第一步先在前视基准面绘制刀身的整体轮廓草图，通过拉伸凸台生成刀身的基础实体，之后绘制背部单个凸起的截面轮廓，通过线性阵列配合路径跟随生成整排凸起结构，再和刀身基础实体进行合并布尔运算；第二步单独绘制护手的异形轮廓，采用多段线拟合原作的十字护手造型，拉伸后添加边缘倒角，和刀身柄部位置添加配合约束，保证装配位置无错位；第三步处理柄部结构，先拉伸生成柄部的圆柱基础实体，再通过螺旋线命令生成缠绕路径，扫描生成柄部的缠绕凸起纹理，之后在纹理表面阵列生成点状装饰特征；最后整体检查所有特征的壁厚，刀身最薄处不小于2mm，背部凸起的根部做R1的圆角过渡，避免应力集中，整体装配完成后检查各零件的干涉情况，拆分打印时的拼接位置，将刀身拆分为3段可拼接结构，适配常规桌面级3D打印机的成型尺寸边界，拼接位置采用定位凸台结构，保证组装后的同轴度误差小于0.2mm。这类道具模型在实际制作时，还需要考虑后期表面处理的余量，建模时所有外表面预留0.3mm的打磨余量，方便后续打磨、喷涂上色时调整表面质感，柄部的缠绕纹理深度控制在1mm，既保证视觉纹理清晰，又不会因为纹理过深导致后期填缝打磨工作量过大。
