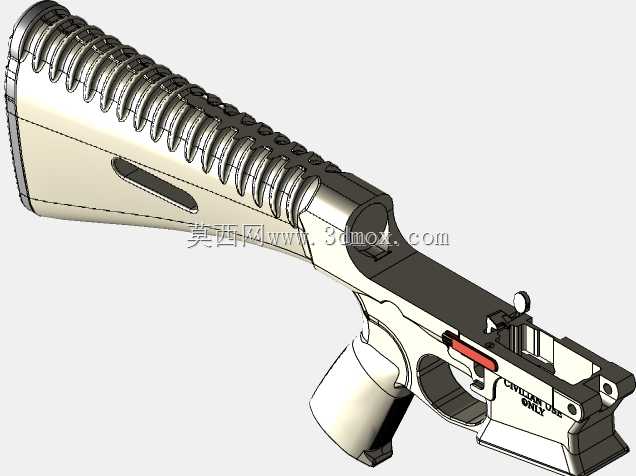

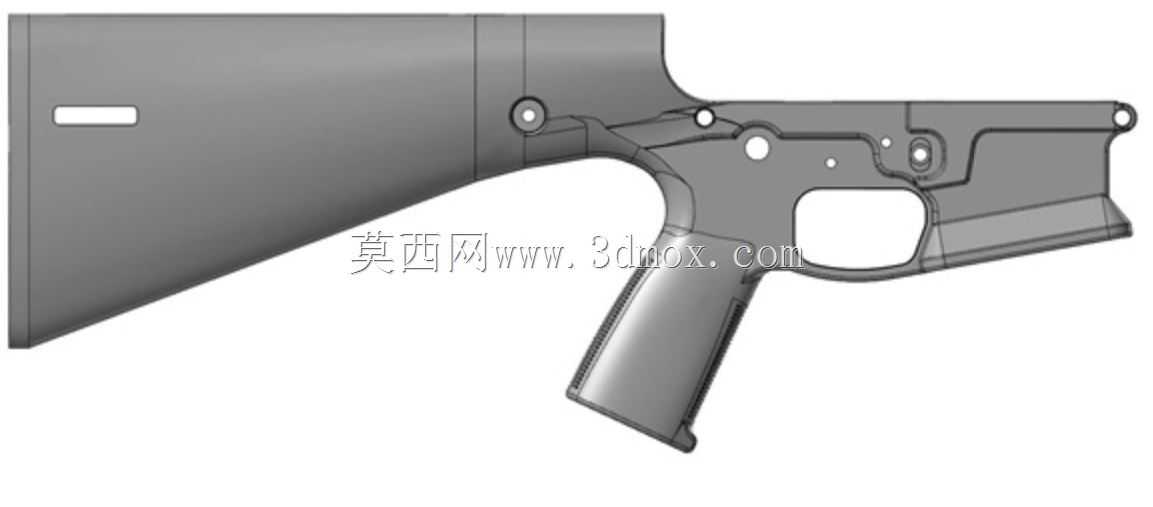

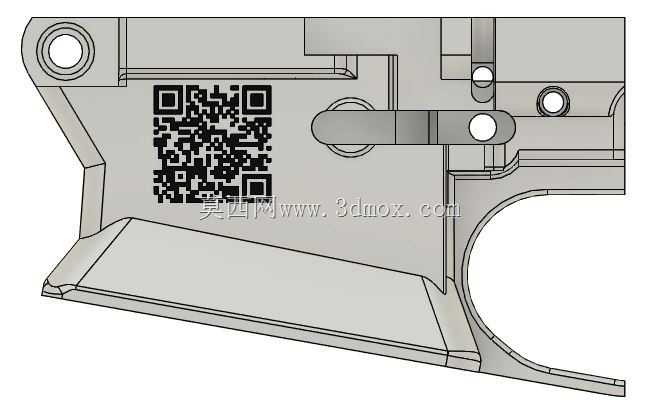

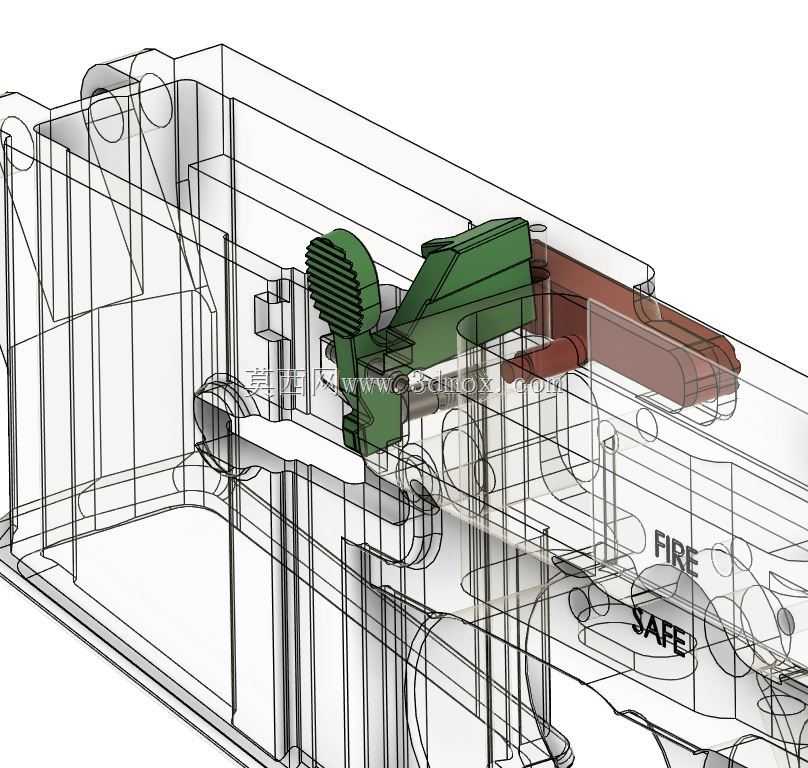

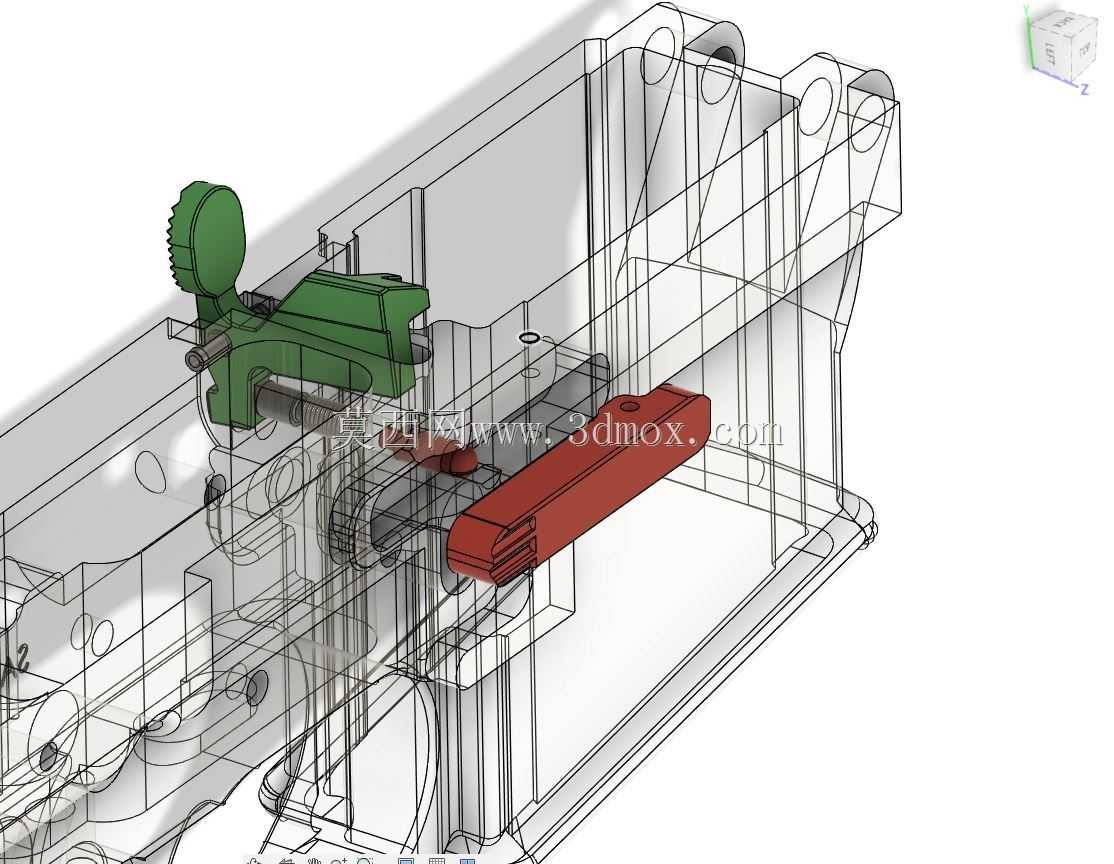

WWSD2020MK3枪械下机匣及护木结构

该结构复刻件对应轻武器配件领域的教学演示、结构验证场景，主要用于枪械原理教学展示、战术配件适配性验证、影视道具结构参考等非实弹发射场景，整体结构严格对应原版配件的装配逻辑，可作为结构设计人员研究轻武器人机工程、配件接口匹配的参考样件。从功能特性来看，护木段采用连续环形散热槽结构，槽深均匀控制在3mm，既保证护木外侧的握持摩擦力，又能在模拟连续射击场景下预留足够的散热间隙，护木内侧预留22mm宽度的皮卡汀尼导轨安装槽，可兼容主流战术附件的安装定位，槽位公差控制在±0.1mm，保证附件安装后无旷量。下机匣部分严格还原原版的扳机护圈轮廓、弹匣井倾角以及快慢机让位结构，扳机护圈采用加大轮廓设计，适配戴手套操作的人机工程需求，弹匣井内侧做15°导向倒角，可提升模拟弹匣的插入顺畅度，快慢机让位槽的位置尺寸与原版完全一致，可适配同规格的快慢机旋钮装配。设计思路上优先还原结构的装配匹配性，所有配合面均按照实装配件的公差带进行建模，护木与机匣的连接段采用嵌套式定位结构，定位止口长度12mm，配合间隙0.05mm，装配后可保证护木与机匣的同轴度误差不超过0.2mm，避免出现护木歪斜影响附件瞄准基线的问题。握把部分采用人体工程学倾角设计，握把轴线与枪管轴线夹角为112°，符合常规握持时的手腕自然角度，握把表面预留防滑纹理的安装位，可后续包覆防滑贴片提升握持稳定性。安装边界方面，整体结构总长420mm，护木段最大外径48mm，下机匣段最大宽度62mm，所有突出结构均未超出原版配件的外轮廓尺寸，可适配标准AR系列枪械的枪托连接接口，尾部的枪托固定销孔直径6mm，孔位中心距机匣尾部端面20mm，与标准AR枪托的安装尺寸完全匹配。需要注意的是该结构仅作为结构演示使用，未设计发射相关的承压结构，无法承受实弹发射的膛压载荷，也未预留击针、枪机等发射组件的安装腔室，仅保留外部装配接口与外形轮廓，适合用于结构教学、道具制作以及配件适配验证场景，建模过程中对所有圆角、倒角细节均做了还原，护木散热槽的过渡圆角R0.5mm，既避免锐边割手，又保证散热槽的视觉还原度，机匣表面的刻字标识位置也与原版保持一致，可满足影视道具的细节展示需求。
