双缸联动气动执行机构结构设计

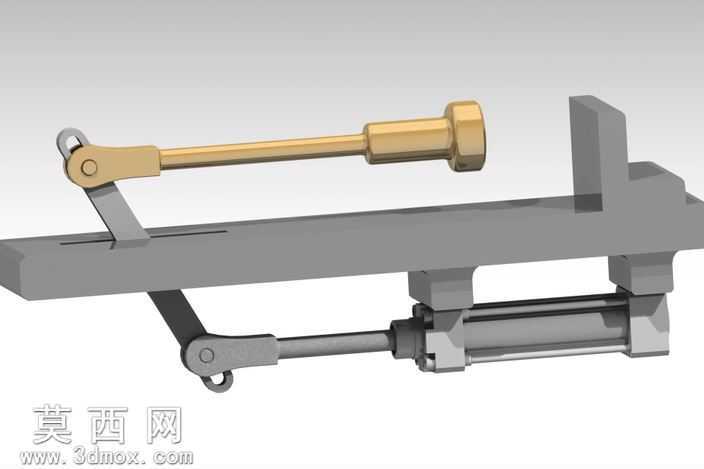

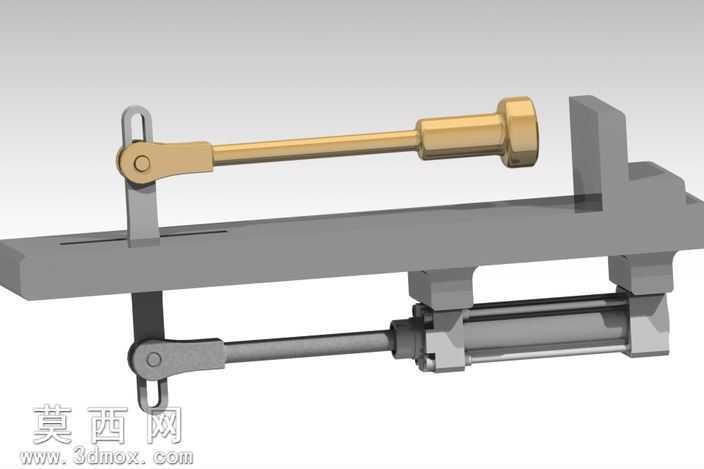

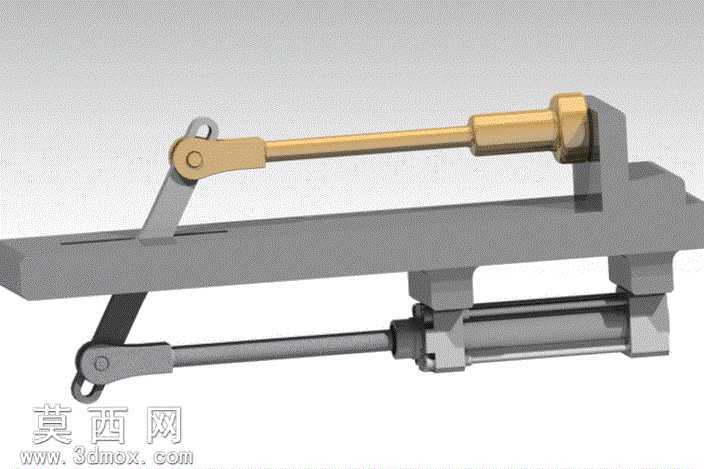

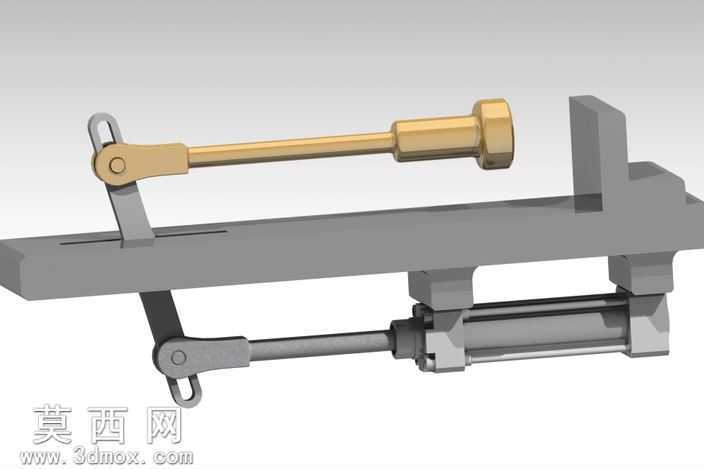

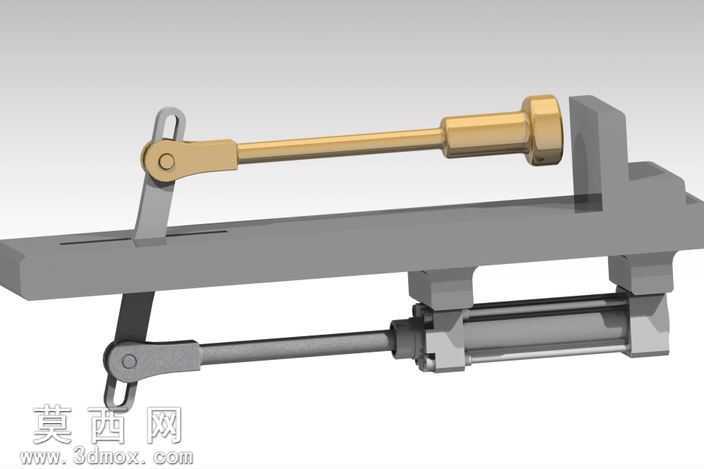

本作品采用三维建模软件完成双缸联动气动执行机构的全参数化设计，建模过程严格遵循机械设计的公差配合规范，对每一个零部件的尺寸进行精准约束，确保各部件装配后无干涉错位问题。渲染阶段采用金属材质分层赋色方案，主体安装基座赋予哑光灰铸铁材质，通过调整粗糙度参数还原铸件表面的细微磨砂质感，两根驱动缸体分别采用金色黄铜与深灰合金钢材质，通过金属度、反射率参数的差异化设置，区分不同零部件的材质属性，搭配柔和的环境漫反射光照，清晰呈现机构的整体轮廓与部件层次。结构设计上采用平行双缸布局，上下两根驱动缸通过铰支连杆与滑动摆臂连接，摆臂与基座上的直线导轨形成滑动副，缸杆端部采用鱼眼铰接头与摆臂铰接，既保证动力传递的稳定性，又预留了运动过程中的微量位移补偿空间，避免刚性连接带来的卡滞问题。设计思路围绕DMU运动学仿真需求展开，建模阶段提前对所有运动副添加合理的约束关系，对铰接处的转动副、导轨处的移动副分别设置自由度限制，为后续运动学数值模拟提供准确的模型基础，同时针对前期仿真中发现的部分部件数值模拟偏差问题，对连杆铰接点的位置、缸体安装角度进行了迭代修正，优化动力传递路径，降低运动过程中的侧向载荷，提升机构运行的平顺性。模型完整还原了气动执行机构的所有细节，包括缸体端部的密封结构、铰接处的销轴定位、摆臂上的连接孔位，所有结构均符合实际气动元件的设计规范，可直接用于运动学仿真验证、机构原理教学演示等场景，也可为同类联动执行机构的设计提供参考。
