侧铣开槽用错齿切削刀具结构设计

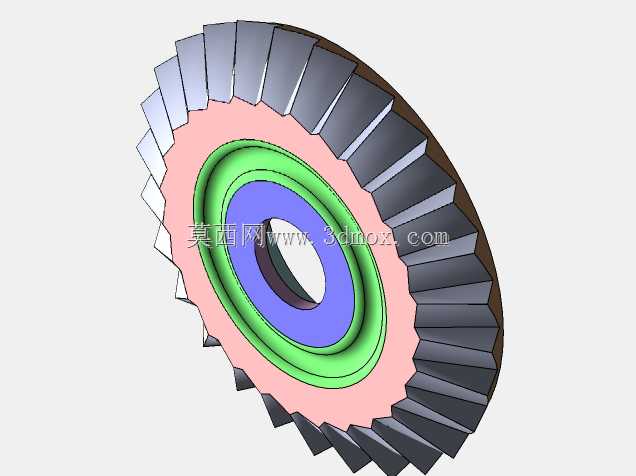

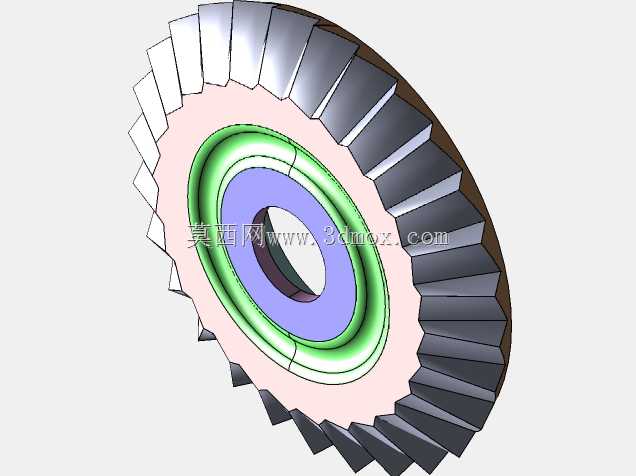

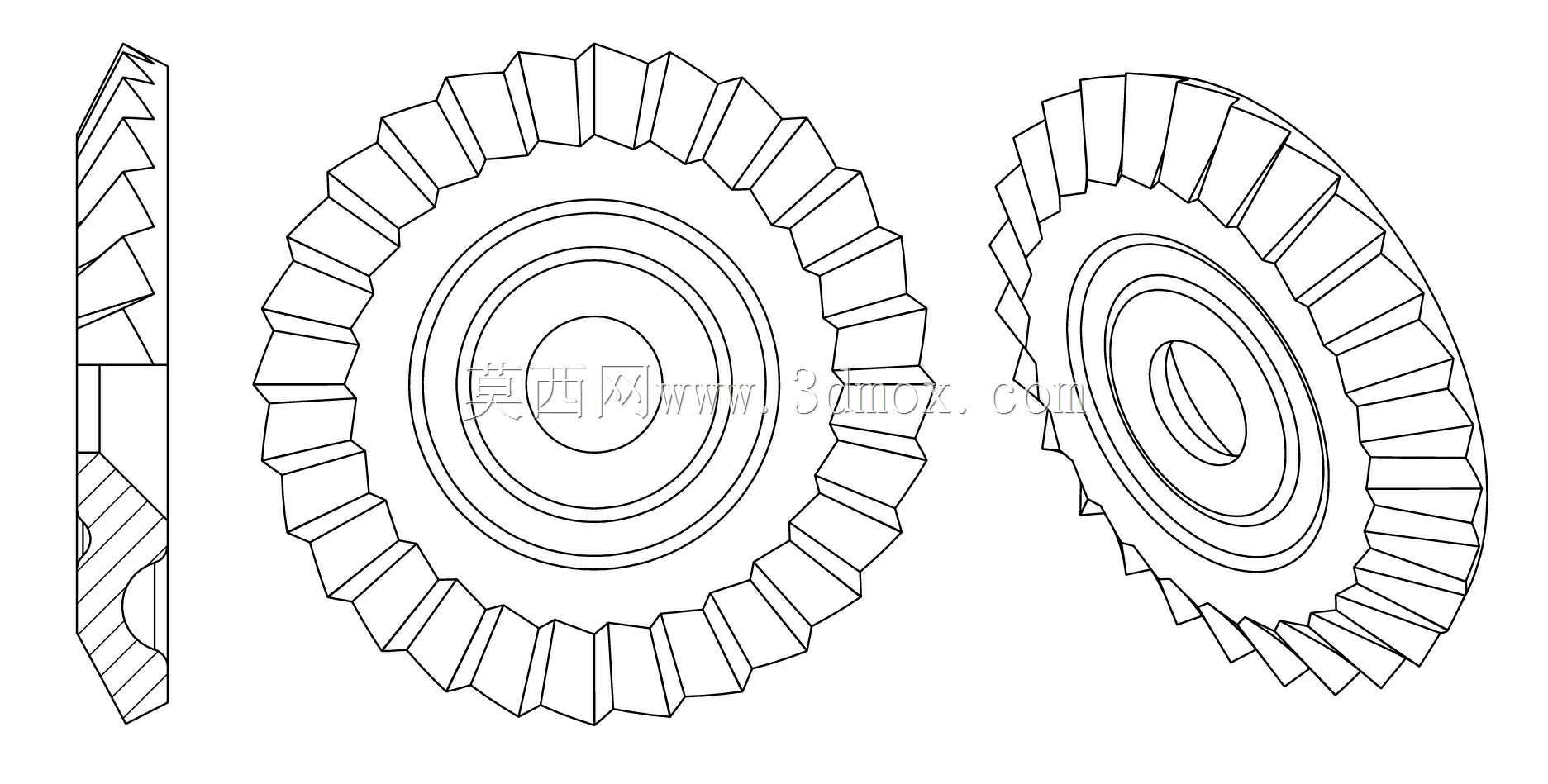

这类错齿侧铣切削轮，主要适配金属型材开槽、板材侧边铣削加工场景，在小型五金件加工、非标设备零件修配、型材预处理工序中应用广泛，区别于常规直齿三面刃铣刀，错齿排布的结构能有效降低单齿切削负载，减少加工过程中的振刀纹，提升槽壁表面加工质量。从结构设计逻辑来看，刀体采用整体圆盘式基体，中心设置标准安装孔，孔位周边做加厚凸台处理，保障刀具装夹后的同轴度，避免高速旋转时出现动平衡偏差；刀齿沿圆周方向呈交错倾斜排布，相邻刀齿的切削刃分别向两侧偏出，既可以完成槽底的平面切削，也能同步修整槽壁的侧面余量，单次走刀即可完成符合宽度要求的直槽加工，无需二次走刀修边，能有效缩短单件加工的辅助工时。刀齿的刃口做了等后角设计，每个切削齿的容屑槽深度根据切削进给量匹配设置，避免大进给切削时出现切屑堵塞容屑槽、刮伤已加工表面的问题；刀体的厚度公差控制在微米级，安装孔与机床刀杆的配合间隙严格控制在装配允许范围内，防止加工过程中出现刀具窜动，导致槽宽尺寸超差。在安装边界上，这类刀具适配常规卧式铣床、小型侧铣加工专机的刀杆装夹尺寸，刀体外径与加工槽深直接匹配，选型时需要根据待加工槽的深度、宽度参数对应选择刀具规格，安装时需要配合止动垫片锁紧，避免反向切削时刀具松脱。实际加工过程中，这类刀具针对碳钢、铝合金等常见工程材料都有较好的适配性，错齿结构能分散切削冲击力，延长单刀的连续加工时长，减少换刀频次；针对开槽工序的工艺需求，刀具的侧刃做了修光处理，加工出的槽壁无需额外打磨即可满足常规装配的粗糙度要求，在批量小型零件的开槽工序中，能有效稳定加工尺寸一致性，降低工序不良率。设计建模过程中，需要重点校验刀齿的排布角度、容屑槽的曲率过渡，避免应力集中导致刀齿在高速切削时出现崩损，同时要保证整体刀体的质量分布均匀，满足高速旋转的动平衡要求，减少加工时的机床主轴负载波动。
