直列四缸内燃发动机核心结构三维建模

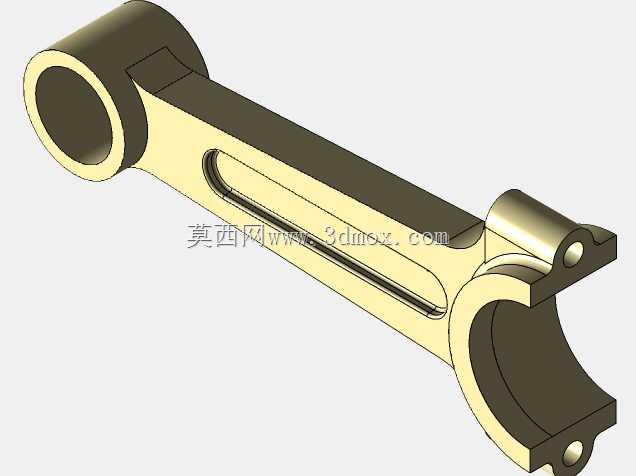

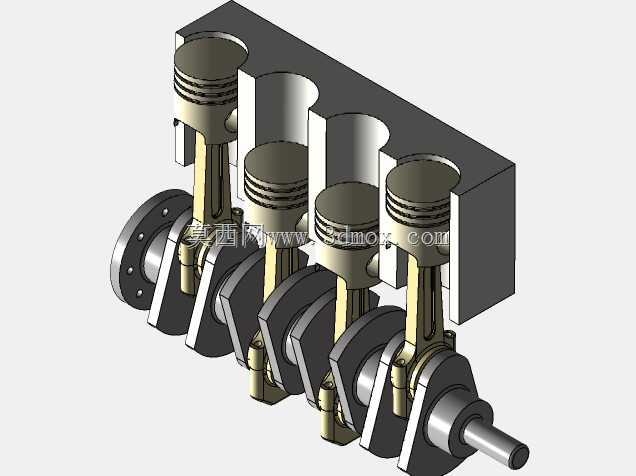

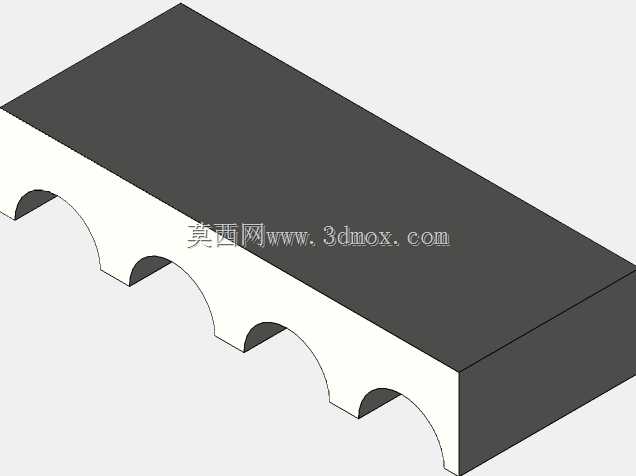

这套直列四缸动力单元的结构建模，完整还原了往复式内燃机核心做功单元的装配关系，可用于动力总成原理教学、结构认知实训以及初期方案的结构干涉校验场景。在车用动力、小型工程机械动力配套领域，直列四缸布局是当前中小排量动力段的主流构型，相比三缸机型拥有更优的运转平顺性，相比六缸机型又能兼顾紧凑的布置空间与更低的制造成本，广泛适配家用乘用车、轻型载货车辆、小型工程作业设备的动力输出需求。模型完整呈现了气缸体、活塞组件、连杆、曲轴、飞轮端连接法兰的全部配合结构，四个气缸沿曲轴轴向等距排布，相邻气缸做功行程错开180度曲轴转角，可实现动力输出的连续平稳，避免单缸动力的断续冲击问题。建模过程中优先保证了运动副的配合逻辑准确：活塞与气缸壁保留了合理的滑动配合间隙，连杆小头通过活塞销与活塞铰接，连杆大头与曲轴连杆轴颈采用剖分式装配结构，曲轴主轴颈与缸体主轴承座的同轴度在建模时做了严格约束，确保转动过程中无卡滞、无运动干涉。从安装边界来看，缸体采用整体式铸铁结构的等效建模，四个气缸筒为直列贯通式结构，曲轴输出端预留了与飞轮、离合器总成连接的法兰接口，前端预留了正时机构、水泵、发电机等附件轮系的安装轴段，整体横向尺寸适配前置前驱、前置后驱车型的动力舱布置需求，纵向高度可满足常规乘用车引擎舱的垂直安装空间限制。结构设计上重点还原了曲柄连杆机构的运动转换逻辑：燃料燃烧产生的高压气体推动活塞在气缸内做往复直线运动，通过连杆将直线作用力传递至曲轴的连杆轴颈，驱动曲轴绕主轴线做旋转运动，最终将化学能转化为可对外输出的旋转机械能。模型中活塞环槽、连杆油道、曲轴平衡块的细节都做了对应还原，平衡块的排布完全对应四缸机的二阶往复惯性力平衡需求，可有效抵消高转速下的整机振动，在教学场景中可直接用于拆解演示做功、排气、进气、压缩四个行程的部件运动状态，在产品研发初期也可作为基础构型，用于匹配不同排量、不同压缩比的性能参数调整，快速验证缸径、行程、连杆长度等核心参数对整机布置的影响，减少初期方案的反复修改成本。
