金布尔往复式动力机械结构展示

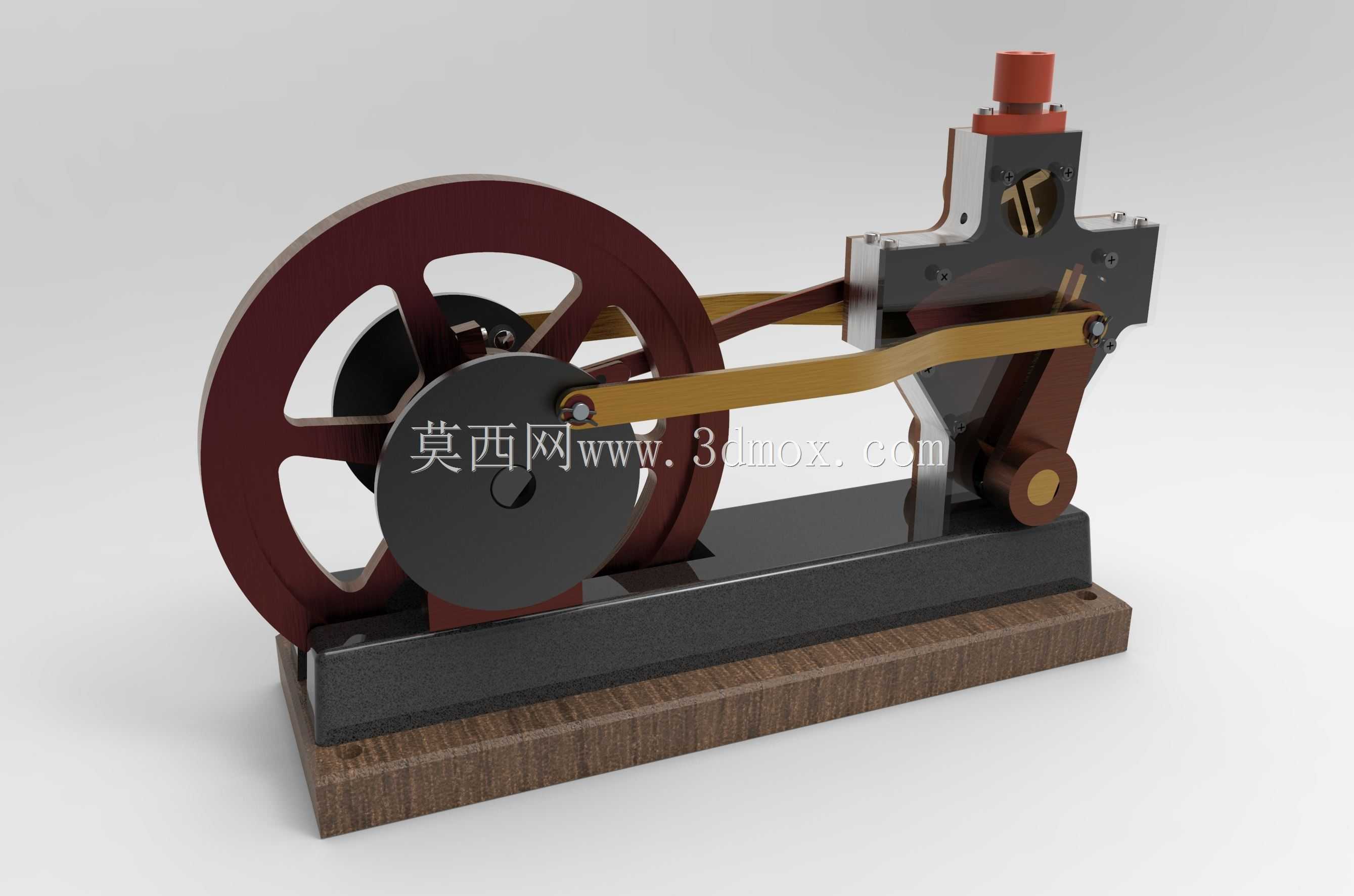

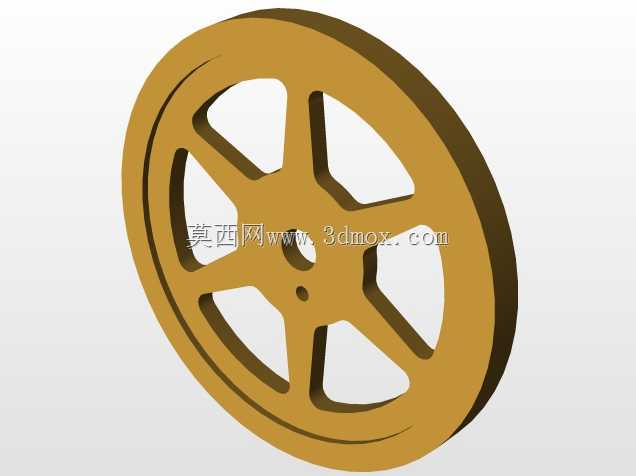

这款金布尔动力装置属于早期小型往复式动力机械范畴，在教学演示场景中多用于热机原理、曲柄连杆传动逻辑的具象化展示，也可作为小型复古动力装置的原型参考，适配科普场馆展品制作、高校机械原理课程教具开发等场景，帮助学习者直观理解往复运动到旋转运动的转换过程。从结构设计来看，装置采用卧式布局，大直径飞轮布置在机身左侧，通过配重平衡曲柄滑块机构的往复惯性力，保证运转过程的平顺性，飞轮轮缘做了加厚处理，利用转动惯量储存做功行程的能量，带动机构顺利越过止点完成非做功行程的动作。中部的连杆组件采用黄铜材质做结构示意，连接曲柄销与十字头滑块，将活塞的往复直线运动传递给曲轴，转化为飞轮的旋转输出，十字头导轨集成在机身铸造型腔内部，保证滑块运动的直线度，减少侧向力对活塞密封部位的偏磨影响。右侧的气缸组件采用立式阀组布局，配气机构集成在气缸体上部，通过齿轮与曲轴联动实现进排气的正时控制，气缸顶部设置了点火或喷油部件的安装位，还原真实动力装置的配气逻辑。整机安装底座采用分层设计，下部为木质减震基座，上部为铸铁材质的机身安装平台，通过螺栓将机身、曲轴轴承座、气缸支架等部件固定在平台上，安装边界需预留飞轮旋转的径向空间，以及气缸上部配气组件的维护操作空间，整体结构紧凑，所有运动部件的运动轨迹无干涉，连杆长度与曲柄半径的比值经过优化，降低活塞侧压力的同时保证传动效率。在实际功能层面，该结构完整还原了金布尔发动机的核心传动逻辑，可通过手动盘动飞轮演示完整的工作循环，清晰观察活塞往复、连杆摆动、配气机构动作的协同过程，对于机械设计从业者而言，可参考其曲柄连杆机构的布局比例、飞轮惯量匹配思路、机身集成化设计的方式，应用到小型动力装置、往复式泵类设备的结构设计中，其十字头导向结构的设计思路，也可迁移到需要长行程往复运动、对运动直线度有要求的自动化设备执行端设计中。
